Festo/DHDS-16-A-NC

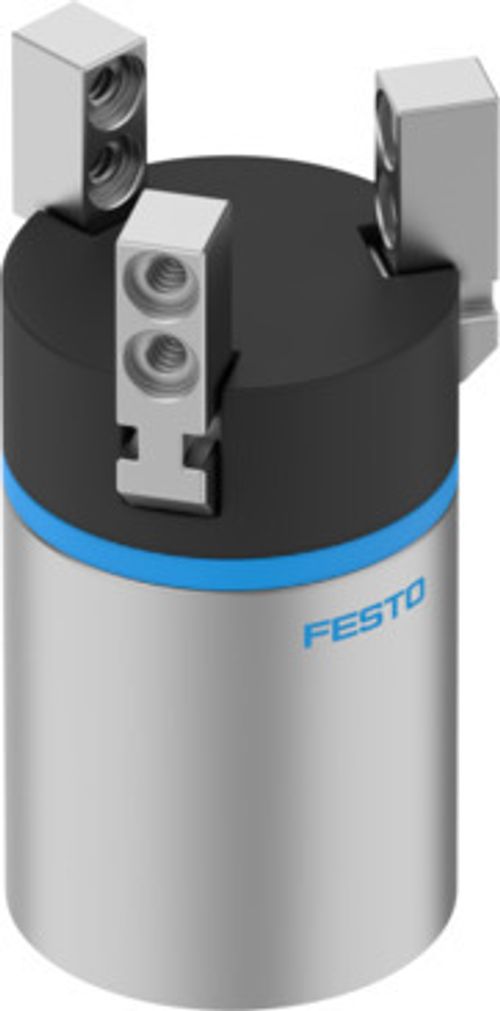

Üç Nokta Tutucu|Üç çeneli tutucu DHDS-16-A-NC 1259492

Üç Nokta Tutucu|Üç çeneli tutucu DHDS-16-A-NC 1259492
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Boyut
16
Tutma çenesi başına strok
2.5 mm
Maks. değişim doğruluğu
≤0.2 mm
Maks. tutma çenesi açı boşluğu ax, ay
≤0.5 drc
Maks. tutma çenesi boşluğu Sz
≤0.02 mm
Dönme simetrisi
≤0.2 mm
Tutucu tekrarlama hassasiyeti
≤0.04 mm
Tutma çenesi sayısı
3
Montaj konumu
herhangi bir
Çalışma şekli
çift etkili
Tutucu işlevi
3 noktalı
Tutma kuvveti güvencesi
kapanma sırasında
Tasarım
Kumanda kolu zorunlu hareket dizesi
Konum algılama
Hall sensörü için
Sembol
00995947
Çalışma basıncı
4 bar ... 8 bar
Maks. çalışma frekansı tutucusu
≤4 Hz
0,6 MPa'da (6 bar, 87 psi) min. açma süresi
31 ms
0,6 MPa'da (6 bar, 87 psi) min. kapanma süresi
34 ms
İşletim ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK
1 - korozyona düşük maruziyet
LABS uygunluğu
VDMA24364-B2-L
Lityum-iyon bataryaların üretimi için uygunluk
Kütle oranı olarak %5'den fazla bakır içeren metaller kullanılmaz. Baskılı devre kartları, kablolar, elektrik konnektörleri ve bobinler dahil değildir
Ortam sıcaklığı
5 °C ... 60 °C
Kütle atalet momenti
0.139 kgcm²
Tutma çenesindeki maks. kuvvet Fz statik
50 N
Tutma çenesindeki maks. moment Mx statik
2 Nm
Tutma çenesindeki maks. moment My statik
2 Nm
Tutma çenesindeki maks. moment Mz statik
2 Nm
Kılavuz elemanları tekrar yağlama aralığı
10 Mio çvr
Harici tutma parmağı başına maks. kütle
50 g
Ürün ağırlığı
99 g
Montaj türü
dişi dişli ve saplamalı
Pnömatik bağlantı
M3
Malzeme hakkında not
RoHS uyumlu
Kapak malzemesi
PA
Gövde malzemesi
Dövme alüminyum alaşım, sert eloksallı
Tutma çenelerii malzemesi
yüksek alaşımlı paslanmaz çelik

Aksesuarlar

Hortum 197382
Hortum 197382

PUN-H-3X0,5-BL
