Festo/DHDS-50-A-NC

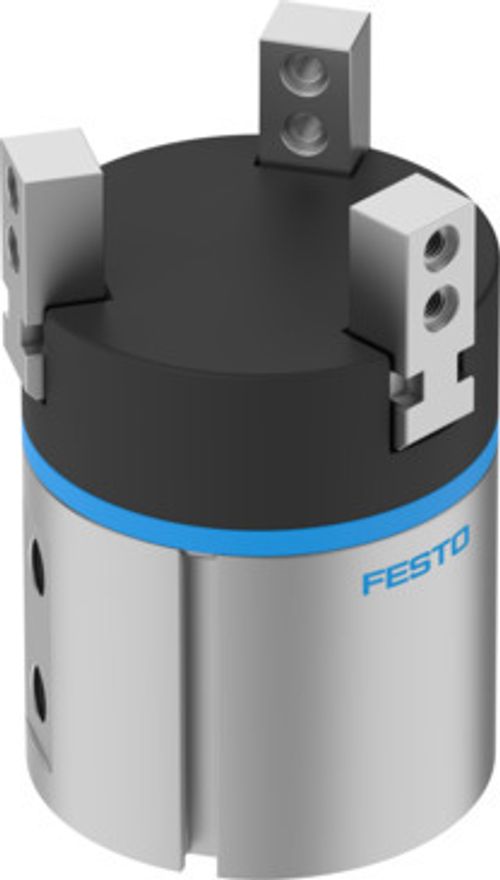

Üç Nokta Tutucu|Üç çeneli tutucu DHDS-50-A-NC 1259496

Ürün verileri
39 parametreTeknik Özellikler
- Boyut
- 50
- Tutma çenesi başına strok
- 6 mm
- Maks. değişim doğruluğu
- ≤0.2 mm
- Maks. tutma çenesi açı boşluğu ax, ay
- ≤0.2 drc
- Maks. tutma çenesi boşluğu Sz
- ≤0.02 mm
- Dönme simetrisi
- ≤0.2 mm
- Tutucu tekrarlama hassasiyeti
- ≤0.04 mm
- Tutma çenesi sayısı
- 3
- Montaj konumu
- herhangi bir
- Çalışma şekli
- çift etkili
- Tutucu işlevi
- 3 noktalı
- Tutma kuvveti güvencesi
- kapanma sırasında
- Tasarım
- Kumanda kolu zorunlu hareket dizesi
- Konum algılama
- yaklaşım sensörü için
- Sembol
- 00995947
- Çalışma basıncı
- 4 bar ... 8 bar
- Maks. çalışma frekansı tutucusu
- ≤4 Hz
- 0,6 MPa'da (6 bar, 87 psi) min. açma süresi
- 73 ms
- 0,6 MPa'da (6 bar, 87 psi) min. kapanma süresi
- 50 ms
- İşletim ortamı
- ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
- İşletim / kontrol ortamı hakkında not
- Yağlı işletim mümkün (diğer işletimde gerekli)
- Korozyon direnci sınıfı KBK
- 1 - korozyona düşük maruziyet
- LABS uygunluğu
- VDMA24364-B2-L
- Lityum-iyon bataryaların üretimi için uygunluk
- Kütle oranı olarak %5'den fazla bakır içeren metaller kullanılmaz. Baskılı devre kartları, kablolar, elektrik konnektörleri ve bobinler dahil değildir
- Ortam sıcaklığı
- 5 °C ... 60 °C
- Kütle atalet momenti
- 6.18 kgcm²
- Tutma çenesindeki maks. kuvvet Fz statik
- 250 N
- Tutma çenesindeki maks. moment Mx statik
- 24 Nm
- Tutma çenesindeki maks. moment My statik
- 24 Nm
- Tutma çenesindeki maks. moment Mz statik
- 24 Nm
- Kılavuz elemanları tekrar yağlama aralığı
- 10 Mio çvr
- Harici tutma parmağı başına maks. kütle
- 250 g
- Ürün ağırlığı
- 932 g
- Montaj türü
- dişi dişli ve saplamalı
- Pnömatik bağlantı
- G1/8
- Malzeme hakkında not
- RoHS uyumlu
- Kapak malzemesi
- PA
- Gövde malzemesi
- Dövme alüminyum alaşım, sert eloksallı
- Tutma çenelerii malzemesi
- yüksek alaşımlı paslanmaz çelik
