Festo/HGDD-35-A

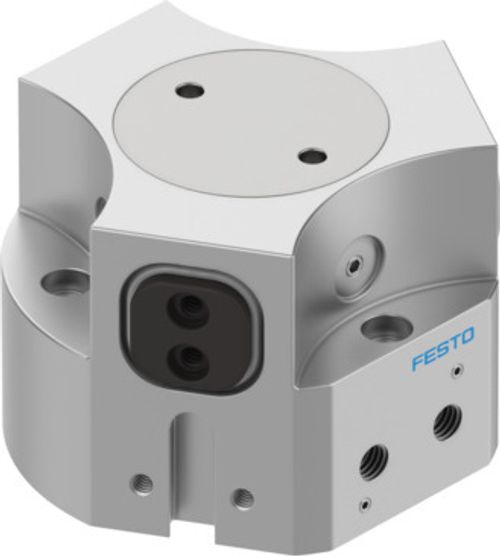

Üç Nokta Tutucu|Üç çeneli tutucu HGDD-35-A 1163037

Üç Nokta Tutucu|Üç çeneli tutucu HGDD-35-A 1163037
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Boyut
35
Tutma çenesi başına strok
4 mm
Maks. değişim doğruluğu
≤0.2 mm
Maks. tutma çenesi açı boşluğu ax, ay
≤0.1 drc
Maks. tutma çenesi boşluğu Sz
≤0.05 mm
Dönme simetrisi
≤0.2 mm
Tutucu tekrarlama hassasiyeti
≤0.03 mm
Tutma çenesi sayısı
3
Montaj konumu
herhangi bir
Çalışma şekli
çift etkili
Tutucu işlevi
3 noktalı
Tasarım
Eğik düzlem zorunlu hareket dizesi
Konum algılama
yaklaşım sensörü için
Sembol
00991894
0,6 MPa'da (6 bar, 87 psi) toplam tutma kuvveti, açma
366 N
0,6 MPa'da (6 bar, 87 psi) toplam tutma kuvveti, kapatma
336 N
Çalışma basıncı
3 bar ... 8 bar
Çalışma basıncı sızdırmazlık havası
0 bar ... 0.5 bar
Maks. çalışma frekansı tutucusu
≤4 Hz
0,6 MPa'da (6 bar, 87 psi) min. açma süresi
44 ms
0,6 MPa'da (6 bar, 87 psi) min. kapanma süresi
52 ms
İşletim ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK
2 - orta derece korozyona maruziyet
LABS uygunluğu
VDMA24364-B2-L
Koruma türü
IP65
Ortam sıcaklığı
5 °C ... 60 °C
0,6 MPa'da (6 bar, 87 psi) açma tutma çenesi başına tutma kuvveti
122 N
0,6 MPa'da (6 bar, 87 psi) kapatma tutma çenesi başına tutma kuvveti
112 N
Kütle atalet momenti
1.01 kgcm²
Tutma çenesindeki maks. kuvvet Fz statik
300 N
Tutma çenesindeki maks. moment Mx statik
12 Nm
Tutma çenesindeki maks. moment My statik
8 Nm
Tutma çenesindeki maks. moment Mz statik
8 Nm
Kılavuz elemanları tekrar yağlama aralığı
5 Mio çvr
Harici tutma parmağı başına maks. kütle
57 g
Ürün ağırlığı
309 g
Montaj türü
isteğe bağlı olarak: geçiş deliği ve saplama ile dişi dişli ve saplamalı
Sızdırmazlık havası pnömatik bağlantı
M3
Pnömatik bağlantı
M5
Malzeme hakkında not
RoHS uyumlu
Kapak malzemesi
yüksek alaşımlı paslanmaz çelik
Gövde malzemesi
Dövme alüminyum alaşımı, sürgülü eloksallı
Tutma çenelerii malzemesi
Güçlendirilmiş çelik

Aksesuarlar

Tutucu çenesi 1180955
Tutucu çenesi 1180955

BUB-HGDD-35

Merkezleme Parçası 8146543
Merkezleme Parçası 8146543

ZBH-5-B

Hortum 197377
Hortum 197377

PUN-H-6X1-NT

Hortum 197384
Hortum 197384

PUN-H-6X1-BL

Hortum 197391
Hortum 197391

PUN-H-6X1-SW

Hortum 8048681
Hortum 8048681

PUN-H-6X1-TBL

Tek yönlü akış kontrol valfleri 193139
Tek yönlü akış kontrol valfleri 193139

GRLA-M5-QS-6-D

Çabuk Bağlantı Rakoru 153306
Çabuk Bağlantı Rakoru 153306

QSM-M5-6

Çabuk Bağlantı Rakoru 153317
Çabuk Bağlantı Rakoru 153317

QSM-M5-6-I

L-Çabuk Bağlantı Rakoru 153335
L-Çabuk Bağlantı Rakoru 153335

QSML-M5-6

Yaklaşım sensörü|Silindir Sensörü 547859
Yaklaşım sensörü|Silindir Sensörü 547859

SMT-8G-PS-24V-E-2,5Q-OE

Yaklaşım sensörü|Silindir Sensörü 547860
Yaklaşım sensörü|Silindir Sensörü 547860

SMT-8G-PS-24V-E-0,3Q-M8D

Yaklaşım sensörü|Silindir Sensörü 8065027
Yaklaşım sensörü|Silindir Sensörü 8065027

SMT-8G-NS-24V-E-0,3Q-M8D

Yaklaşım sensörü|Silindir Sensörü 8065028
Yaklaşım sensörü|Silindir Sensörü 8065028

SMT-8G-NS-24V-E-2,5Q-OE
