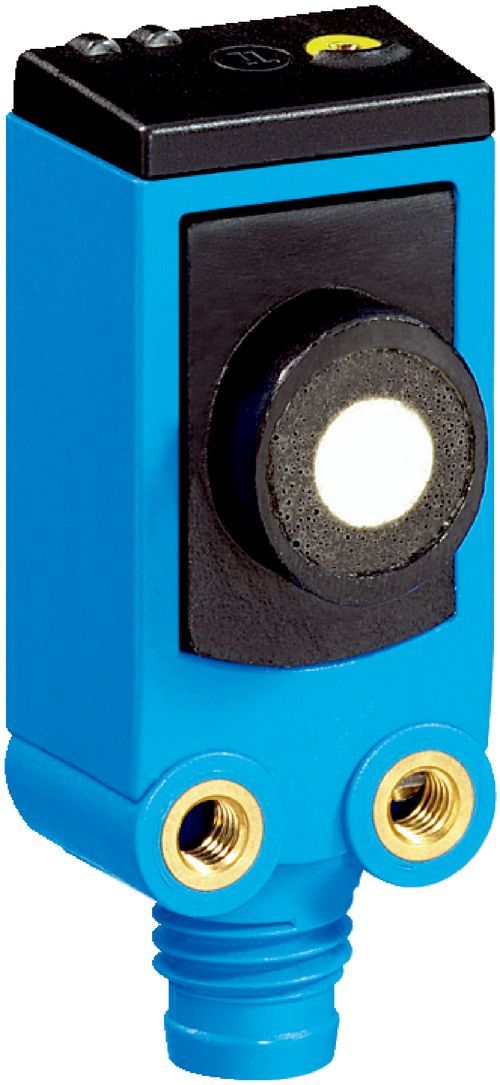

UC4-1344B



Ultrasonik mesafe sensörleri | UC4, UC4-1344B | İletişim arayüzü: IO-Link | Algılama mesafesi, mesafe sınırı: 13 mm ... 150 mm, 250 mm | Bağlantı tipi: Erkek konnektör, M8, 4 pinli | Gönderi çıkışı: Düz | Tepki süresi: 24 ms | Dijital çıkış: 1 x İtme-çekme: PNP/NPN | İletişim arayüzü ayrıntısı: IO-Link V1.1
UC4-1344B
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Algılama mesafesi, mesafe sınırı
13 mm ... 150 mm, 250 mm 1)
Ölçülen nesne
Doğal nesneler
Çözünürlük
≥ 0,1 mm
Tekrarlanabilirlik
± 0,15 % 2)
Ölçüm hassasiyeti
± 1 % 3)
Sıcaklık kompanzasyonu
✔
Tepki süresi
24 ms
Anahtarlama frekansı
30 Hz
Çıkış süresi
8 ms
Ultrasonik frekans (tipik)
380 kHz
Algılama mesafesi (tipik)
Bkz. diyagramlar
Ek fonksiyon
Ayarlanabilen çalışma modları: anahtarlama noktası (DtO) / anahtarlama penceresi/arka fon (ObSB), öğretilebilen dijital çıkış, ters çevrilebilen dijital çıkış, öğretme tuşu/tuşları (devre dışı bırakılabilir), Fabrika ayarlarına sıfırlama 4)
IO-Link
✔ , IO-Link V1.1
Fonksiyon
Proses verileri, Parametreleme, Arıza teşhis, Veri depolama
Dijital çıkış
Adet
1 1)
Tür
İtme-çekme: PNP/NPN
Maksimum çıkış akımı IA
≤ 100 mA
Histerezis
2 mm
Gerilim kaynağı UB
DC 15 V ... 30 V 1)
Güç tüketimi
≤ 0,75 W 2)
Başlatma süresi
< 300 ms
Gösterge
2 x LED
Koruma sınıfı
IP65 / IP67
Koruma sınıfı
III
Boyutlar ( G x Y x D)
16 mm x 40,1 mm x 16,7 mm
Gövde şekli
Dört köşeli form
Gönderi çıkışı
Düz
Gövde malzemesi
Plastik (ABS, Ultrasonik sensör: poliüretan köpük, cam parçalı epoksi reçine)
Ağırlık
10 g
Bağlantı tipi
Erkek konnektör, M8, 4 pinli
İşletim ortam sıcaklığı
–25 °C ... +70 °C 1)
Depo ortam sıcaklığı
–40 °C ... +85 °C
ECLASS 5.0
27270804
ECLASS 5.1.4
27270804
ECLASS 6.0
27270804
ECLASS 6.2
27270804
ECLASS 7.0
27270804
ECLASS 8.0
27270804
ECLASS 8.1
27270804
ECLASS 9.0
27270804
ECLASS 10.0
27270804
ECLASS 11.0
27270804
ECLASS 12.0
27272806
ETIM 5.0
EC001846
ETIM 6.0
EC001846
ETIM 7.0
EC001846
ETIM 8.0
EC001846
UNSPSC 16.0901
41111960
