Sick/Ultrasonik mesafe sensörleri

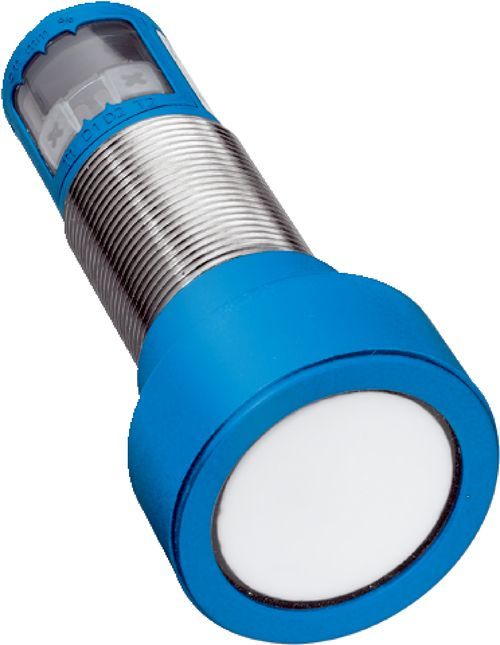

UM30-214112



Ultrasonik mesafe sensörleri | UM30, UM30-214112 | İletişim arayüzü: - | Algılama mesafesi, mesafe sınırı: 350 mm ... 3.400 mm, 5.000 mm | Bağlantı tipi: Erkek konnektör, M12, 5 pinli | Gönderi çıkışı: Düz | Tepki süresi: 180 ms | Dijital çıkış: 2 x PNP
UM30-214112
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Algılama mesafesi, mesafe sınırı
350 mm ... 3.400 mm, 5.000 mm
Ölçülen nesne
Doğal nesneler
Çözünürlük
≥ 0,18 mm
Tekrarlanabilirlik
± 0,15 % 1)
Ölçüm hassasiyeti
± 1 % 2) 3)
Sıcaklık kompanzasyonu
✔
Tepki süresi
180 ms
Anahtarlama frekansı
4 Hz
Çıkış süresi
43 ms
Ultrasonik frekans (tipik)
120 kHz
Algılama mesafesi (tipik)
Bkz. diyagramlar
Ek fonksiyon
Ayarlanabilen çalışma modları: anahtarlama noktası (DtO) / anahtarlama penceresi/arka fon (ObSB), öğretilebilen dijital çıkış, parametrelenebilen dijital çıkış, ters çevrilebilen dijital çıkış, dijital çıkışın ayarlanabilen açılma gecikmesi, 50 sensöre kadar senkronizasyon, Multiplex'leme: 50 sensöre kadar hiçbir karşılıklı etkileşim yok, ayarlanabilen ölçüm filtreleri: ölçüm değeri filtresi/filtre gücü/ön fon bastırma/algılama mesafesi/hassasiyet ve ses huzmesi, Ekran (devre dışı bırakılabilir), Fabrika ayarlarına sıfırlama
Emniyet tekniği parametreleri
MTTFD
101 yıl
DCavg
%0
Dijital çıkış
Adet
2 1)
Tür
PNP
Maksimum çıkış akımı IA
≤ 200 mA
Çok fonksiyonlu giriş (MF)
1 x MF
Histerezis
50 mm
Gerilim kaynağı UB
DC 9 V ... 30 V 1)
Güç tüketimi
≤ 2,4 W 2)
Başlatma süresi
< 300 ms
Gösterge
LED Ekran, 2 x LED
Koruma sınıfı
IP65 / IP67
Koruma sınıfı
III
Boyutlar ( G x Y x D)
47,5 mm x 47,5 mm x 102 mm
Gövde şekli
Silindirik
Gönderi çıkışı
Düz
Gövde malzemesi
Metal (Nikel kaplı pirinç (sarı), PBT, Ultrasonik sensör: poliüretan köpük, cam parçalı epoksi reçine)
Ağırlık
210 g
Vida dişi büyüklüğü
M30 x 1,5
Bağlantı tipi
Erkek konnektör, M12, 5 pinli
İşletim ortam sıcaklığı
–25 °C ... +70 °C
Depo ortam sıcaklığı
–40 °C ... +85 °C
EU declaration of conformity
✔
UK declaration of conformity
✔
ACMA declaration of conformity
✔
MAR declaration of conformity
✔
China-RoHS
✔
cULus sertifikası
✔
ECLASS 5.0
27270804
ECLASS 5.1.4
27270804
ECLASS 6.0
27270804
ECLASS 6.2
27270804
ECLASS 7.0
27270804
ECLASS 8.0
27270804
ECLASS 8.1
27270804
ECLASS 9.0
27270804
ECLASS 10.0
27270804
ECLASS 11.0
27270804
ECLASS 12.0
27272806
ETIM 5.0
EC001846
ETIM 6.0
EC001846
ETIM 7.0
EC001846
ETIM 8.0
EC001846
UNSPSC 16.0901
41111960
