Festo/OVEL-10-H-15-P-VQ6-UC-C-A-H3

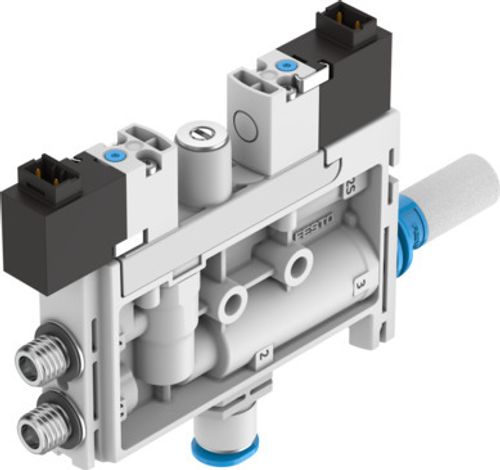

Vakum jeneratörü OVEL-10-H-15-P-VQ6-UC-C-A-H3 8141097

Ürün verileri
61 parametreTeknik Özellikler
- Laval nozulun nominal genişliği
- 0.95 mm
- Izgara ölçüsü
- 15 mm
- Susturucu yapı şekli
- kapalı
- Montaj konumu
- herhangi bir
- Ejektör karakteristiği
- yüksek vakum Standart
- Filtre hassasiyeti
- 40 µm
- Manuel kumanda
- basmalı
- Entegre işlev
- Elektrikli üfleme fonksiyonu Kısma valfi Elektrikli açma/kapama valfi Filtre Susturucu kapalı
- Tasarım
- T şekli
- Sembol
- 00995808
- Valf fonksiyonu
- kapalı
- Maks. emiş debisi için çalışma basıncı
- 0.4 MPa
- Maks. emiş debisi için çalışma basıncı
- 4 bar
- Maks. emiş debisi için çalışma basıncı
- 58 psi
- Çalışma basıncı
- 0.2 MPa ... 0.7 MPa
- Çalışma basıncı
- 2 bar ... 7 bar
- Çalışma basıncı
- 29 psi ... 101.5 psi
- Maks. vakum için çalışma basıncı
- 0.41 MPa
- Maks. vakum için çalışma basıncı
- 4.1 bar
- Maks. vakum için çalışma basıncı
- 59.45 psi
- Maks. vakum
- 92 %
- Nominal çalışma basıncı
- 0.4 MPa
- Nominal çalışma basıncı
- 4 bar
- Nominal çalışma basıncı
- 58 psi
- Atmosfere karşı maks. emiş debisi
- 21 l/dak
- Üfleme fonksiyonu nominal çalışma basıncında hava verme süresi
- 1 sn
- Çalışma gerilimi aralığı DC
- 21.6 V ... 26.4 V
- Devreye girme süresi
- 100%
- Bobin karakteristik değerleri
- 24 V DC: 1,0 W
- Ruhsat
- c UL us - Listelenmiş (OL)
- CE işareti (bkz. Uygunluk Beyanı)
- AB EMC direktifine göre
- İşletim ortamı
- ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
- İşletim / kontrol ortamı hakkında not
- Yağlı işletim mümkün değil
- Korozyon direnci sınıfı KBK
- 2 - orta derece korozyona maruziyet
- LABS uygunluğu
- VDMA24364-B1/B2-L
- Akışkan sıcaklığı
- 0 °C ... 50 °C
- Nominal çalışma basıncında ses basınç seviyesi
- 56 dB(A)
- Koruma türü
- IP40
- Ortam sıcaklığı
- 0 °C ... 50 °C
- Ürün ağırlığı
- 58 g
- Giriş elektrik bağlantısı, işlev
- Üfleme fonksiyonu Vakum üretimi
- Giriş elektrik bağlantısı, bağlantı türü
- 2x Soket
- Elektrik bağlantısı giriş, bağlantı teknolojisi
- Bağlantı şeması H
- Elektrik bağlantısı giriş, kutup/damar sayısı
- 2
- Elektrik bağlantısı giriş, bağlantı şeması
- 00995626
- Elektrik bağlantısı giriş, montaj türü
- Geçmeli kilit
- Montaj türü
- Terminal şeridina
- Pnömatik bağlantı 1
- Toplayıcı bağlantı
- Pnömatik bağlantı 3
- Susturucu kapalı
- Vakum portu
- dış çapı Ø 6 mm olan hortum için
- Bağlantı dişi malzemesi
- POM
- Malzeme hakkında not
- RoHS uyumlu
- Sızdırmazlık elemanları malzemesi
- NBR
- Alıcı nozul malzemesi
- POM
- Filtre malzemesi
- POM
- Gövde malzemesi
- PA takviyeli
- İçi boş cıvata malzemesi
- Dövme alüminyum alaşım
- Ayar vidası malzemesi
- Çelik
- Susturucu malzemesi
- PA takviyeli PE
- Vida malzemesi
- Çelik
- Jet nozulu malzemesi
- Dövme alüminyum alaşım
Aksesuarlar

Basınç transmiteri 8025976
SPTE-B2R-PC10-V-2.5K

Basınç sensörü 8025978
SPAE-V1R-PC10-PNLK-2.5K

Basınç sensörü 8025979
SPAE-B2R-PC10-PNLK-2.5K
