Festo/OVEL-10-H-15-PQ-VQ6-UA-C-A-V1V-R8

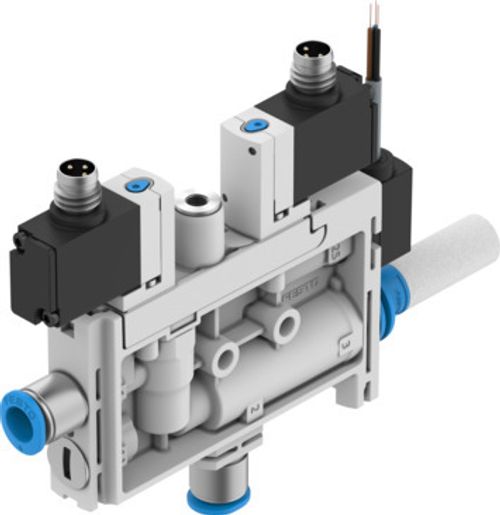

Vakum jeneratörü OVEL-10-H-15-PQ-VQ6-UA-C-A-V1V-R8 8152245

Ürün verileri
79 parametreTeknik Özellikler
- Laval nozulun nominal genişliği
- 0.95 mm
- Izgara ölçüsü
- 15 mm
- Susturucu yapı şekli
- Açık
- Montaj konumu
- herhangi bir
- Ejektör karakteristiği
- yüksek vakum Standart
- Filtre hassasiyeti
- 40 µm
- Manuel kumanda
- basmalı
- Entegre işlev
- Elektrikli üfleme fonksiyonu Kısma valfi Basınç transmiteri Elektrikli açma/kapama valfi Filtre Susturucu açık
- Tasarım
- T şekli
- Sembol
- 00995804
- Valf fonksiyonu
- kapalı
- Ölçüm metodu
- Piezodirençli basınç sensörü
- Maks. emiş debisi için çalışma basıncı
- 0.4 MPa
- Maks. emiş debisi için çalışma basıncı
- 4 bar
- Maks. emiş debisi için çalışma basıncı
- 58 psi
- Çalışma basıncı
- 0.2 MPa ... 0.7 MPa
- Çalışma basıncı
- 2 bar ... 7 bar
- Çalışma basıncı
- 29 psi ... 101.5 psi
- Maks. vakum için çalışma basıncı
- 0.38 MPa
- Maks. vakum için çalışma basıncı
- 3.8 bar
- Maks. vakum için çalışma basıncı
- 55.1 psi
- Maks. vakum
- 92 %
- Nominal çalışma basıncı
- 0.4 MPa
- Nominal çalışma basıncı
- 4 bar
- Nominal çalışma basıncı
- 58 psi
- Atmosfere karşı maks. emiş debisi
- 21 l/dak
- Üfleme fonksiyonu nominal çalışma basıncında hava verme süresi
- 1 sn
- Analog çıkış
- 0 - 10 V
- Çalışma gerilimi aralığı DC
- 21.6 V ... 26.4 V
- Devreye girme süresi
- 100%
- Bobin karakteristik değerleri
- 24 V DC: 1,28 W
- Ruhsat
- c UL us - Listelenmiş (OL)
- KC işareti
- KC-EMC
- CE işareti (bkz. Uygunluk Beyanı)
- AB EMC direktifine göre
- UKCA işareti (bkz. Uygunluk Beyanı)
- EMC için Birleşik Krallık düzenlemelerine göre
- İşletim ortamı
- ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
- İşletim / kontrol ortamı hakkında not
- Yağlı işletim mümkün değil
- Korozyon direnci sınıfı KBK
- 2 - orta derece korozyona maruziyet
- LABS uygunluğu
- VDMA24364-B1/B2-L
- Akışkan sıcaklığı
- 0 °C ... 50 °C
- Nominal çalışma basıncında ses basınç seviyesi
- 68 dB(A)
- Koruma türü
- IP40
- Ortam sıcaklığı
- 0 °C ... 50 °C
- Ürün ağırlığı
- 98 g
- Çalışma gerilimi aralığı DC sensör
- 18 V ... 30 V
- Basınç ölçüm aralığı
- -0.1 MPa ... 0 MPa
- Basınç ölçüm aralığı
- -1 bar ... 0 bar
- Basınç ölçüm aralığı
- -14.5 psi ... 0 psi
- Giriş elektrik bağlantısı, işlev
- Üfleme fonksiyonu Vakum üretimi
- Giriş elektrik bağlantısı, bağlantı türü
- 2x Soket
- Elektrik bağlantısı giriş, bağlantı teknolojisi
- M8x1, EN 61076-2-104'e göre A kodlu
- Elektrik bağlantısı giriş, kutup/damar sayısı
- 2
- Elektrik bağlantısı giriş, bağlantı şeması
- 00991155
- Elektrik bağlantısı giriş, montaj türü
- Geçmeli kilit
- Elektrik bağlantısı çıkış, işlev
- Sensör
- Elektrik bağlantısı çıkış, bağlantı türü
- Kablo
- Elektrik bağlantısı çıkış, bağlantı teknolojisi
- açık uç
- Elektrik bağlantısı çıkış, kutup/damar sayısı
- 3
- Kablo özelliği
- Enerji zincirleri için uygun
- Kablo çapı
- 2.9 mm
- Kablo çapı toleransı
- ± 0,1 mm
- Kablo uzunluğu
- 2.5 m
- İletkenin nominal kesiti
- 0.14 mm²
- Montaj türü
- geçiş deliği ile
- Pnömatik bağlantı 1
- dış çapı Ø 6 mm olan hortum için
- Pnömatik bağlantı 3
- Susturucu açık
- Vakum portu
- dış çapı Ø 6 mm olan hortum için
- Kablo kılıfının rengi
- gri
- Bağlantı dişi malzemesi
- POM
- Malzeme hakkında not
- RoHS uyumlu
- Sızdırmazlık elemanları malzemesi
- NBR
- Alıcı nozul malzemesi
- POM
- Filtre malzemesi
- POM
- Gövde malzemesi
- PA takviyeli
- Kablo kılıfı malzemesi
- PVC
- Ayar vidası malzemesi
- Çelik
- Susturucu malzemesi
- PA takviyeli PE
- Vida malzemesi
- Çelik
- Jet nozulu malzemesi
- Dövme alüminyum alaşım
