Festo/OVEL-7-H-15-PQ-VQ4-UA-C-A-V1PNLK-R8

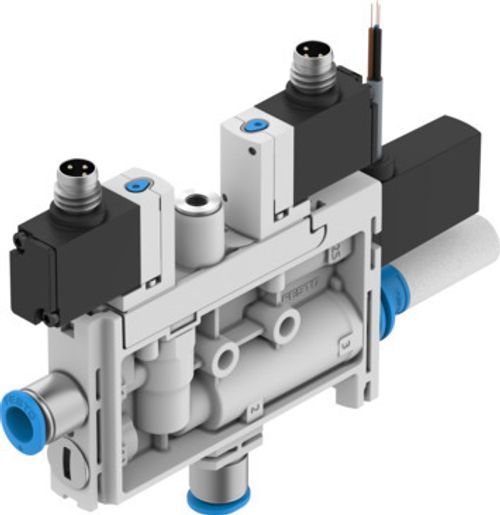

Vakum jeneratörü OVEL-7-H-15-PQ-VQ4-UA-C-A-V1PNLK-R8 8152241

Vakum jeneratörü OVEL-7-H-15-PQ-VQ4-UA-C-A-V1PNLK-R8 8152241
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Laval nozulun nominal genişliği
0.7 mm
Izgara ölçüsü
15 mm
Susturucu yapı şekli
Açık
Montaj konumu
herhangi bir
Ejektör karakteristiği
yüksek vakum Standart
Filtre hassasiyeti
40 µm
Manuel kumanda
basmalı
Entegre işlev
Elektrikli üfleme fonksiyonu Kısma valfi Basınç sensörü Elektrikli açma/kapama valfi Filtre Susturucu açık
Tasarım
T şekli
Anahtarlama elemanı işlevi
Değiştirilebilir normalde kapalı kontakt/normalde açık kontakt
Anahtarlama fonksiyonu
Serbestçe programlanabilir
Sembol
00995804
Valf fonksiyonu
kapalı
Ölçüm metodu
Göstergeli piezodirençli basınç sensörü
Gösterge türü
LED gösterge 2 haneli
Ayar seçenekleri
IO-Link Öğretmek ekran ve butonlar aracılığıyla
Maks. emiş debisi için çalışma basıncı
0.4 MPa
Maks. emiş debisi için çalışma basıncı
4 bar
Maks. emiş debisi için çalışma basıncı
58 psi
Çalışma basıncı
0.2 MPa ... 0.7 MPa
Çalışma basıncı
2 bar ... 7 bar
Çalışma basıncı
29 psi ... 101.5 psi
Maks. vakum için çalışma basıncı
0.45 MPa
Maks. vakum için çalışma basıncı
4.5 bar
Maks. vakum için çalışma basıncı
65.25 psi
Maks. vakum
92 %
Nominal çalışma basıncı
0.4 MPa
Nominal çalışma basıncı
4 bar
Nominal çalışma basıncı
58 psi
Atmosfere karşı maks. emiş debisi
17 l/dak
Üfleme fonksiyonu nominal çalışma basıncında hava verme süresi
1.2 sn
Çalışma gerilimi aralığı DC
21.6 V ... 26.4 V
Devreye girme süresi
100%
Anahtarlama çıkışı
PNP/NPN değiştirilebilir
Bobin karakteristik değerleri
24 V DC: 1,28 W
Ruhsat
c UL us - Listelenmiş (OL)
KC işareti
KC-EMC
CE işareti (bkz. Uygunluk Beyanı)
AB EMC direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı)
EMC için Birleşik Krallık düzenlemelerine göre
İşletim ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün değil
Korozyon direnci sınıfı KBK
2 - orta derece korozyona maruziyet
LABS uygunluğu
VDMA24364-B1/B2-L
Akışkan sıcaklığı
0 °C ... 50 °C
Nominal çalışma basıncında ses basınç seviyesi
61 dB(A)
Koruma türü
IP40
Ortam sıcaklığı
0 °C ... 50 °C
Ürün ağırlığı
99 g
Çalışma gerilimi aralığı DC sensör
18 V ... 30 V
Basınç ölçüm aralığı
-0.1 MPa ... 0 MPa
Basınç ölçüm aralığı
-1 bar ... 0 bar
Basınç ölçüm aralığı
-14.5 psi ... 0 psi
Giriş elektrik bağlantısı, işlev
Üfleme fonksiyonu Vakum üretimi
Giriş elektrik bağlantısı, bağlantı türü
2x Soket
Elektrik bağlantısı giriş, bağlantı teknolojisi
M8x1, EN 61076-2-104'e göre A kodlu
Elektrik bağlantısı giriş, kutup/damar sayısı
2
Elektrik bağlantısı giriş, bağlantı şeması
00991155
Elektrik bağlantısı giriş, montaj türü
Geçmeli kilit
Elektrik bağlantısı çıkış, işlev
Sensör
Elektrik bağlantısı çıkış, bağlantı türü
Kablo
Elektrik bağlantısı çıkış, bağlantı teknolojisi
açık uç
Elektrik bağlantısı çıkış, kutup/damar sayısı
3
Kablo özelliği
Enerji zincirleri için uygun
Kablo çapı
2.9 mm
Kablo çapı toleransı
± 0,1 mm
Kablo uzunluğu
2.5 m
İletkenin nominal kesiti
0.14 mm²
Montaj türü
geçiş deliği ile
Pnömatik bağlantı 1
dış çapı Ø 4 mm olan hortum için
Pnömatik bağlantı 3
Susturucu açık
Vakum portu
dış çapı Ø 4 mm olan hortum için
Kablo kılıfının rengi
gri
Bağlantı dişi malzemesi
POM
Malzeme hakkında not
RoHS uyumlu
Sızdırmazlık elemanları malzemesi
NBR
Alıcı nozul malzemesi
POM
Filtre malzemesi
POM
Gövde malzemesi
PA takviyeli
Kablo kılıfı malzemesi
PVC
Ayar vidası malzemesi
Çelik
Susturucu malzemesi
PA takviyeli PE
Vida malzemesi
Çelik
Jet nozulu malzemesi
Dövme alüminyum alaşım

Aksesuarlar

Basınç sensörü 8025979
Basınç sensörü 8025979

SPAE-B2R-PC10-PNLK-2.5K

P-Bağlantı Manifoldu 8049146
P-Bağlantı Manifoldu 8049146

OABM-P-G3-15-8

Vakum filtresi 8068945
Vakum filtresi 8068945

OAFF-G3-7

Basınç transmiteri 8025974
Basınç transmiteri 8025974

SPTE-V1R-PC10-V-2.5K

P-Bağlantı Manifoldu 8049145
P-Bağlantı Manifoldu 8049145

OABM-P-G3-15-4

Basınç sensörü 8025978
Basınç sensörü 8025978

SPAE-V1R-PC10-PNLK-2.5K

Basınç transmiteri 8025976
Basınç transmiteri 8025976

SPTE-B2R-PC10-V-2.5K

Basınç transmiteri 8025977
Basınç transmiteri 8025977

SPTE-B2R-PC10-B-2.5K

Sinyal dönüştürücü 8035555
Sinyal dönüştürücü 8035555

SCDN-2V-EC4-PNLK-L1

P-Bağlantı Manifoldu 8049144
P-Bağlantı Manifoldu 8049144

OABM-P-G3-15-2

Basınç transmiteri 8025975
Basınç transmiteri 8025975

SPTE-V1R-PC10-B-2.5K
