Festo/OVEM-10-H-B-GO-CE-N-1P

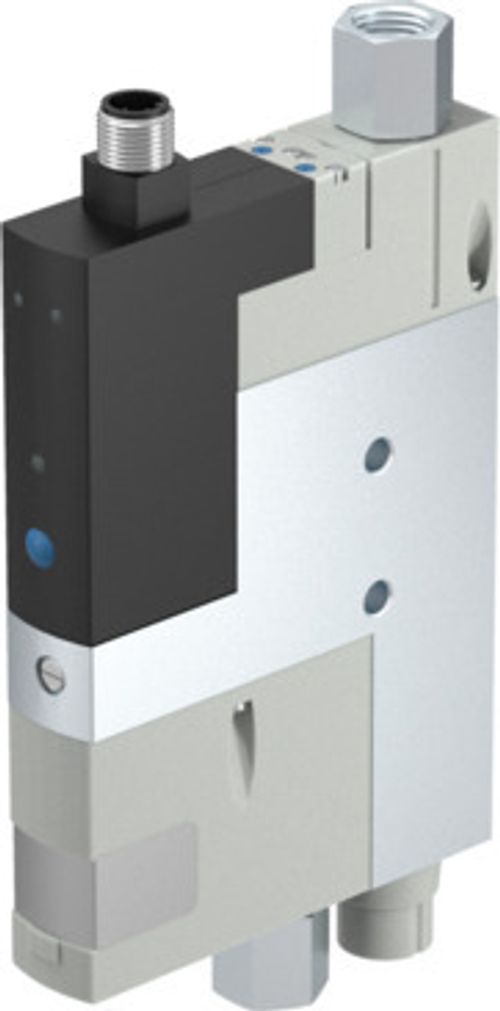

Vakum jeneratörü OVEM-10-H-B-GO-CE-N-1P 540027

Vakum jeneratörü OVEM-10-H-B-GO-CE-N-1P 540027
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Laval nozulun nominal genişliği
0.95 mm
Izgara ölçüsü
20 mm
Susturucu yapı şekli
Açık
Montaj konumu
herhangi bir
Ejektör karakteristiği
yüksek vakum Standart
Filtre hassasiyeti
40 µm
Manuel kumanda
basmalı
Entegre işlev
Elektrikli ejektör darbe valfi Kısma valfi Elektrikli açma/kapama valfi Filtre Çek valf Susturucu açık Vakum anahtarı
Tasarım
modüler
Kısa devre dayanımı
evet
Ölçme büyüklüğü
Bağıl basınç
Ölçüm prensibi
piezodirençli
Anahtarlama elemanı işlevi
Normalde açık kontak
Anahtarlama fonksiyonu
Eşik değeri karşılaştırıcı Sabit histerezisli eşik değer
Sembol
00992094
Valf fonksiyonu
kapalı
Ters polarite koruması
tüm elektrik bağlantıları için
Standarda göre anahtarlama girişi
IEC 61131-2
Gösterge türü
LED
Ayar seçenekleri
Öğretmek
Anahtarlama konumu göstergesi
LED
Anahtarlama durumu göstergesi
optik
Eşik değerlerin ayar aralığı
-1 bar ... 0 bar
Çalışma basıncı
2 bar ... 8 bar
Maks. vakum için çalışma basıncı
3.5 bar
Maks. vakum
93 %
Nominal çalışma basıncı
6 bar
Atmosfere karşı maks. emiş debisi
19.5 l/dak
Nominal çalışma basıncında hava verme süresi
0.2 sn
Çalışma gerilimi aralığı DC
20.4 V ... 27.6 V
Devreye girme süresi
100%
Endüktif koruyucu devre
MZ, MY, ME bobinlerine uyarlanmıştır
İzolasyon gerilimi
50 V
Boşta çalışma akımı
<80 mA
Maks. çıkış akımı
100 mA
Artık akım
0.1 mA
Anahtarlama çıkışı
PNP
Gerilim düşüşü
≤1.5 V
Bobin karakteristik değerleri
24 V DC: düşük akım fazı 0,3 W, yüksek akım fazı 2,55 W
Aşırı gerilim direnci
0.8 kV
Aşırı yük dayanımı
mevcut
Kirlenme derecesi
3
Ruhsat
RCM işareti c UL us - Listelenmiş (OL)
KC işareti
KC-EMC
CE işareti (bkz. Uygunluk Beyanı)
AB EMC direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı)
EMC için Birleşik Krallık düzenlemelerine göre
İşletim ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün değil
Korozyon direnci sınıfı KBK
2 - orta derece korozyona maruziyet
LABS uygunluğu
VDMA24364 Zone III
Akışkan sıcaklığı
0 °C ... 50 °C
Bağıl nem
% 5 - 85
Nominal çalışma basıncında ses basınç seviyesi
73 dB(A)
Koruma türü
IP65
Koruma sınıfı
III
Ortam sıcaklığı
0 °C ... 50 °C
Maks. sıkma torku
Dişi diş ile 0,8 Nm Açık delik ile 2,5 Nm
Ürün ağırlığı
325 g
Basınç ölçüm aralığı
-1 bar ... 0 bar
Doğruluk ±% FS
0.5 %FS
Histerezis
0.02 bar
Tekrarlanabilirlik anahtarlama değeri FS
0.6 %
Anahtarlamalı mantığı girişler
PNP (pozitif anahtarlama)
Elektrik bağlantısı
5 kutuplu M12x1 Soket
Montaj türü
geçiş deliği ile dişi diş ile aksesuarlarla
Pnömatik bağlantı 1
G1/4
Pnömatik bağlantı 3
Entegre susturucu
Vakum portu
G1/4
Malzeme hakkında not
RoHS uyumlu
Sızdırmazlık elemanları malzemesi
NBR
Alıcı nozul malzemesi
POM
Filtre malzemesi
Dokuma PA Sinterlenmiş çelik
Filtre gövdesi malzemesi
PA takviyeli
Gövde malzemesi
Alüminyum pres döküm PA takviyeli
Ayar vidası malzemesi
Çelik
Susturucu malzemesi
Dövme alüminyum alaşım Poliüretan köpük
Vida malzemesi
Çelik
Soket gövdesi malzemesi
Pirinç, nikel kaplı
Fiş kontakları malzemesi
Pirinç, altın kaplı
Pimlerin malzemesi
Çelik
Jet nozulu malzemesi
Dövme alüminyum alaşım
Tuş takımı malzemesi
PA takviyeli
Bağlantı elemanı malzemesi
Dövme alüminyum alaşım, anodize
