Festo/OVEM-10-H-B-QO-CE-N-LK

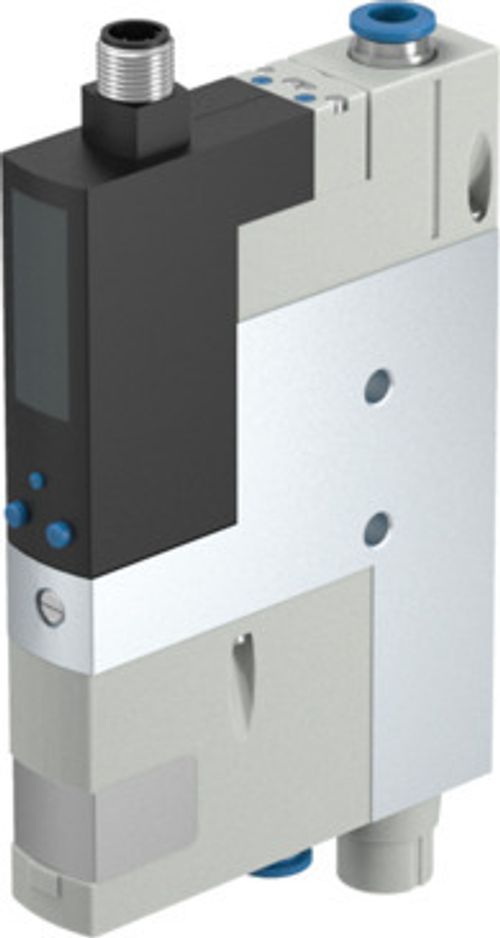

Vakum jeneratörü OVEM-10-H-B-QO-CE-N-LK 8037695

Ürün verileri
96 parametreTeknik Özellikler
- Laval nozulun nominal genişliği
- 0.95 mm
- Izgara ölçüsü
- 20 mm
- Susturucu yapı şekli
- Açık
- Montaj konumu
- herhangi bir
- Ejektör karakteristiği
- yüksek vakum Standart
- Filtre hassasiyeti
- 40 µm
- Manuel kumanda
- basmalı ayrıca kontrol düğmeleri aracılığıyla
- Entegre işlev
- Elektrikli ejektör darbe valfi Kısma valfi Elektrikli açma/kapama valfi Filtre Elektrikli hava tasarrufu fonksiyonu Çek valf Susturucu açık Vakum anahtarı
- Tasarım
- modüler
- Kısa devre dayanımı
- evet
- Ölçme büyüklüğü
- Bağıl basınç
- Ölçüm prensibi
- piezodirençli
- Anahtarlama elemanı işlevi
- Normalde kapalı kontak Normalde açık kontak
- Anahtarlama fonksiyonu
- Pencere karşılaştırıcı Eşik değeri karşılaştırıcı
- Sembol
- 00992094
- Valf fonksiyonu
- kapalı
- Ters polarite koruması
- tüm elektrik bağlantıları için
- Standarda göre anahtarlama girişi
- IEC 61131-2
- Gösterge türü
- 4 haneli alfanümerik arka plan aydınlatmalı LCD
- Gösterge aralığı
- -0.999 bar ... 0 bar
- Görüntülenebilir birim(ler)
- bar
- Histerezis ayar aralığı
- -0.9 bar ... 0 bar
- Ayar seçenekleri
- IO-Link ekran ve butonlar aracılığıyla
- Anahtarlama konumu göstergesi
- LCD
- Anahtarlama durumu göstergesi
- optik
- Eşik değerlerin ayar aralığı
- -0.999 bar ... 0 bar
- Çalışma basıncı
- 2 bar ... 8 bar
- Maks. vakum için çalışma basıncı
- 3.5 bar
- Maks. vakum
- 93 %
- Nominal çalışma basıncı
- 6 bar
- Atmosfere karşı maks. emiş debisi
- 19.5 l/dak
- Nominal çalışma basıncında hava verme süresi
- 0.2 sn
- Çalışma gerilimi aralığı DC
- 20.4 V ... 27.6 V
- Devreye girme süresi
- 100%
- İzolasyon gerilimi
- 50 V
- Maks. çıkış akımı
- 100 mA
- Artık akım
- 0.1 mA
- Anahtarlama çıkışı
- 2xPNP
- Gerilim düşüşü
- ≤1.8 V
- Bobin karakteristik değerleri
- 24 V DC: düşük akım fazı 0,3 W, yüksek akım fazı 2,55 W
- Aşırı gerilim direnci
- 0.8 kV
- Aşırı yük dayanımı
- mevcut
- Kirlenme derecesi
- 3
- Ruhsat
- RCM işareti c UL us - Listelenmiş (OL)
- KC işareti
- KC-EMC
- CE işareti (bkz. Uygunluk Beyanı)
- AB EMC direktifine göre
- UKCA işareti (bkz. Uygunluk Beyanı)
- EMC için Birleşik Krallık düzenlemelerine göre
- İşletim ortamı
- ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
- İşletim / kontrol ortamı hakkında not
- Yağlı işletim mümkün değil
- Korozyon direnci sınıfı KBK
- 2 - orta derece korozyona maruziyet
- LABS uygunluğu
- VDMA24364 Zone III
- Akışkan sıcaklığı
- 0 °C ... 50 °C
- Bağıl nem
- % 5 - 85
- Nominal çalışma basıncında ses basınç seviyesi
- 73 dB(A)
- Koruma türü
- IP65
- Koruma sınıfı
- III
- Ortam sıcaklığı
- 0 °C ... 50 °C
- Maks. sıkma torku
- Dişi diş ile 0,8 Nm Açık delik ile 2,5 Nm
- Ürün ağırlığı
- 330 g
- Basınç ölçüm aralığı
- -1 bar ... 0 bar
- Doğruluk ±% FS
- 3 %FS
- Tekrarlanabilirlik anahtarlama değeri FS
- 0.6 %
- Protokol
- IO-Link
- IO-Link, protokol versiyonu
- Cihaz V 1.1
- IO-Link, profil
- Akıllı sensör profili
- IO-Link, işlev sınıfları
- İkili veri kanalı (BDC) İşlem verisi değişkeni (PDV) Kimlik Diagnostik Öğretme kanalı
- IO-Link, Communication mode
- COM2 (38,4 kBaud)
- IO-Link, Port class
- A
- IO-Link, işlem verileri genişliği çıkış
- 1 Byte
- IO-Link, proses verileri içeriği OUT
- 1 bit (üfleme fonksiyonu AÇIK/KAPALI) 1 bit (vakum ON/OFF)
- IO-Link, işlem verileri genişliği IN
- 2 bayt
- IO-Link, proses verileri içeriği IN
- 14 bit PDV (basınç ölçüm değeri) 2 bit BDC (basınç denetimi)
- IO-Link, minimum çevrim süresi
- 3,5 ms
- IO-Link, veri belleği gerekli
- 500 Bayt
- IO-Link, aygıt kimliği
- 0x00003E
- Elektrik bağlantısı
- 5 kutuplu M12x1 Soket
- Manipülasyon koruması
- elektronik kilit
- Montaj türü
- geçiş deliği ile dişi diş ile aksesuarlarla
- Pnömatik bağlantı 1
- QS-8
- Pnömatik bağlantı 3
- QS-8
- Vakum portu
- QS-8
- Malzeme hakkında not
- RoHS uyumlu
- Sızdırmazlık elemanları malzemesi
- NBR
- Alıcı nozul malzemesi
- POM
- Filtre malzemesi
- Dokuma PA Sinterlenmiş çelik
- Gövde malzemesi
- Alüminyum pres döküm PA takviyeli
- Ayar vidası malzemesi
- Çelik
- Susturucu malzemesi
- Dövme alüminyum alaşım Poliüretan köpük
- Vida malzemesi
- Çelik
- Kontrol camı malzemesi
- PA
- Soket gövdesi malzemesi
- Pirinç, nikel kaplı
- Fiş kontakları malzemesi
- Pirinç, altın kaplı
- Pimlerin malzemesi
- Çelik
- Jet nozulu malzemesi
- Dövme alüminyum alaşım
- Tuş takımı malzemesi
- TPE-U
- Bağlantı elemanı malzemesi
- Pirinç, nikel kaplı
Aksesuarlar

Montaj braketi 9769
HRM-1

Klemens Rayı için Bağlantı 549461
OABM-H

Susturucu uzatma|Ekli susturucu 538436
UOMS-1/4

Hortum 197378
PUN-H-8X1,25-NT

Hortum 197385
PUN-H-8X1,25-BL

Hortum 197392
PUN-H-8X1,25-SW

Hortum 8048691
PUN-H-8X1,25-TBL
