Festo/VN-10-H-T3-PQ2-VQ2-RQ2

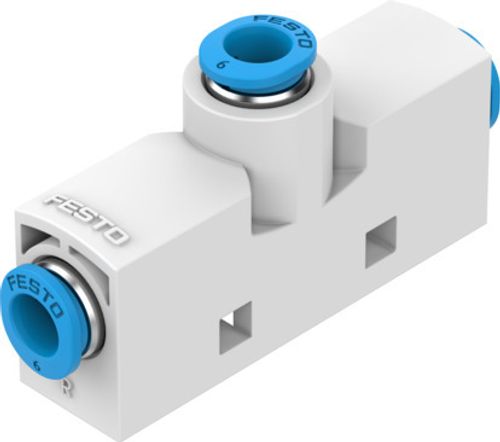

Vakum jeneratörü VN-10-H-T3-PQ2-VQ2-RQ2 193480

Vakum jeneratörü VN-10-H-T3-PQ2-VQ2-RQ2 193480
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Laval nozulun nominal genişliği
0.95 mm
Izgara ölçüsü
14 mm
Montaj konumu
herhangi bir
Ejektör karakteristiği
yüksek vakum Standart
Tasarım
T şekli
Sembol
00991490
Maks. emiş debisi için çalışma basıncı
3.1 bar
Çalışma basıncı
1 bar ... 8 bar
Maks. vakum için çalışma basıncı
4.5 bar
Maks. vakum
89 %
Nominal çalışma basıncı
6 bar
Atmosfere karşı maks. emiş debisi
25 l/dak
Nominal çalışma basıncında hava verme süresi
1.1 sn
İşletim ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün değil
Korozyon direnci sınıfı KBK
1 - korozyona düşük maruziyet
LABS uygunluğu
VDMA24364-B1/B2-L
Akışkan sıcaklığı
0 °C ... 60 °C
Ortam sıcaklığı
0 °C ... 60 °C
Maks. sıkma torku
0.5 Nm
Ürün ağırlığı
22 g
Montaj türü
geçiş deliği ile aksesuarlarla
Pnömatik bağlantı 1
QS-6
Pnömatik bağlantı 3
QS-6
Vakum portu
QS-6
Malzeme hakkında not
RoHS uyumlu
Sızdırmazlık elemanları malzemesi
NBR
Alıcı nozul malzemesi
POM
Gövde malzemesi
POM takviyeli
Jet nozulu malzemesi
Dövme alüminyum alaşım
Bağlantı elemanı malzemesi
Pirinç nikel kaplı

Aksesuarlar

Montaj plakası 193641
Montaj plakası 193641

VN-T3-BP-NRH

Hortum 8048681
Hortum 8048681

PUN-H-6X1-TBL

Hortum 197377
Hortum 197377

PUN-H-6X1-NT

Hortum 197384
Hortum 197384

PUN-H-6X1-BL

Hortum 197391
Hortum 197391

PUN-H-6X1-SW
