Festo/VN-10-H-T4-PQ2-VQ2-O2-P

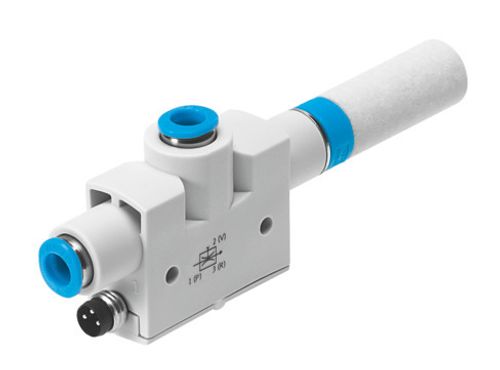

Vakum jeneratörü VN-10-H-T4-PQ2-VQ2-O2-P 536805

Ürün verileri
80 parametreTeknik Özellikler
- Laval nozulun nominal genişliği
- 0.95 mm
- Izgara ölçüsü
- 16 mm
- Susturucu yapı şekli
- Açık
- Montaj konumu
- herhangi bir
- Ejektör karakteristiği
- yüksek vakum Standart
- Entegre işlev
- Basınç sensörü Susturucu açık
- Tasarım
- T şekli
- Kısa devre dayanımı
- saat ayarı
- Ölçme büyüklüğü
- Bağıl basınç
- Ölçüm prensibi
- piezodirençli
- Ölçüm metodu
- bağıl
- Anahtarlama elemanı işlevi
- Normalde açık kontak
- Anahtarlama fonksiyonu
- Eşik değeri karşılaştırıcı Değişken histerezisli eşik değer
- Sembol
- 00991917
- Ters polarite koruması
- tüm elektrik bağlantıları için
- Gösterge türü
- LED
- Eşik değerlerinin ayar aralığı
- -0.1 MPa ... 0 MPa
- Ayar seçenekleri
- Öğretmek
- Anahtarlama durumu göstergesi
- LED
- Eşik değerlerin ayar aralığı
- -1 bar ... 0 bar
- Eşik değerlerinin ayar aralığı
- -14.5 psi ... 0 psi
- Maks. emiş debisi için çalışma basıncı
- 0.3 MPa
- Maks. emiş debisi için çalışma basıncı
- 3 bar
- Maks. emiş debisi için çalışma basıncı
- 43.5 psi
- Çalışma basıncı
- 0.1 MPa ... 0.8 MPa
- Çalışma basıncı
- 1 bar ... 8 bar
- Çalışma basıncı
- 14.5 psi ... 116 psi
- Maks. vakum için çalışma basıncı
- 0.35 MPa
- Maks. vakum için çalışma basıncı
- 3.5 bar
- Maks. vakum için çalışma basıncı
- 50.75 psi
- Maks. vakum
- 93 %
- Nominal çalışma basıncı
- 0.6 MPa
- Nominal çalışma basıncı
- 6 bar
- Nominal çalışma basıncı
- 87 psi
- Atmosfere karşı maks. emiş debisi
- 21.8 l/dak
- Kapanma zamanı
- ≤4 ms
- Açma süresi
- ≤4 ms
- Çalışma gerilimi aralığı DC
- 15 V ... 30 V
- Endüktif koruyucu devre
- MZ, MY, ME bobinlerine uyarlanmıştır
- Maks. çıkış akımı
- 100 mA
- Artık akım
- ≤0.3 mA
- Artakalan dalgalanma
- % 10
- Anahtarlama çıkışı
- PNP
- Gerilim düşüşü
- ≤1.5 V
- Aşırı yük dayanımı
- mevcut
- Ruhsat
- RCM işareti
- KC işareti
- KC-EMC
- CE işareti (bkz. Uygunluk Beyanı)
- AB EMC direktifine göre
- UKCA işareti (bkz. Uygunluk Beyanı)
- EMC için Birleşik Krallık düzenlemelerine göre
- İşletim ortamı
- ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
- İşletim / kontrol ortamı hakkında not
- Yağlı işletim mümkün değil
- Korozyon direnci sınıfı KBK
- 1 - korozyona düşük maruziyet
- LABS uygunluğu
- VDMA24364-B1/B2-L
- Akışkan sıcaklığı
- 0 °C ... 60 °C
- Temizleme önerisi
- Sabunlu su
- Nominal çalışma basıncında ses basınç seviyesi
- 70 dB(A)
- Koruma türü
- IP40
- Ortam sıcaklığı
- 0 °C ... 50 °C
- Maks. sıkma torku
- 0.6 Nm
- Basınç ölçüm aralığı
- -0.1 MPa ... 0 MPa
- Basınç ölçüm aralığı
- -1 bar ... 0 bar
- Basınç ölçüm aralığı
- -14.5 psi ... 0 psi
- Ürün ağırlığı
- 36 g
- Doğruluk ±% FS
- 1.5 %FS
- Uzun vadeli sürüklenme
- maks. ±% 0,5 FS
- Anahtarlama noktası sıcaklık katsayısı
- 0.05 %/K
- Elektrik bağlantısı
- 3 kutuplu M8
- Montaj türü
- geçiş deliği ile
- Pnömatik bağlantı 1
- QS-6
- Pnömatik bağlantı 3
- Susturucu açık
- Vakum portu
- QS-6
- Sızdırmazlık elemanları malzemesi
- NBR
- Alıcı nozul malzemesi
- POM
- Gövde malzemesi
- POM takviyeli
- Fiber optik kablo malzemesi
- PC
- Susturucu malzemesi
- PE
- Soket gövdesi malzemesi
- Pirinç PA krom kaplaı ve nikel kaplı
- Jet nozulu malzemesi
- Dövme alüminyum alaşım
- Tuş takımı malzemesi
- POM
- Bağlantı elemanı malzemesi
- Pirinç nikel kaplı
Aksesuarlar

Bağlantı kablosu 8078223
NEBA-M8G3-U-2.5-N-LE3
