Festo/VN-10-H-T4-PQ2-VQ3-RQ3

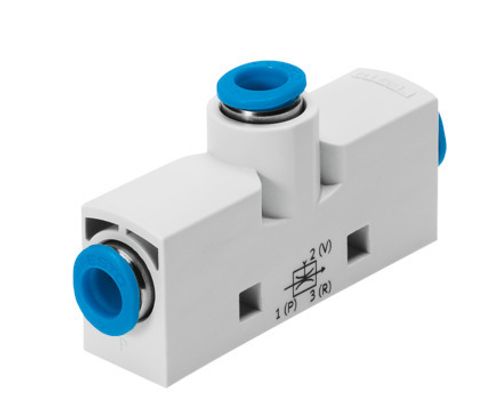

Vakum jeneratörü VN-10-H-T4-PQ2-VQ3-RQ3 526147

Vakum jeneratörü VN-10-H-T4-PQ2-VQ3-RQ3 526147
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Laval nozulun nominal genişliği
0.95 mm
Izgara ölçüsü
18 mm
Montaj konumu
herhangi bir
Ejektör karakteristiği
yüksek vakum Standart
Tasarım
T şekli
Sembol
00991490
Maks. emiş debisi için çalışma basıncı
3.1 bar
Çalışma basıncı
1 bar ... 8 bar
Maks. vakum için çalışma basıncı
4.5 bar
Maks. vakum
89 %
Nominal çalışma basıncı
6 bar
Atmosfere karşı maks. emiş debisi
25 l/dak
Nominal çalışma basıncında hava verme süresi
1.1 sn
İşletim ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün değil
Korozyon direnci sınıfı KBK
1 - korozyona düşük maruziyet
LABS uygunluğu
VDMA24364-B1/B2-L
Akışkan sıcaklığı
0 °C ... 60 °C
Ortam sıcaklığı
0 °C ... 60 °C
Maks. sıkma torku
0.5 Nm
Ürün ağırlığı
27 g
Montaj türü
geçiş deliği ile aksesuarlarla
Pnömatik bağlantı 1
QS-6
Pnömatik bağlantı 3
QS-8
Vakum portu
QS-8
Malzeme hakkında not
RoHS uyumlu
Sızdırmazlık elemanları malzemesi
NBR
Alıcı nozul malzemesi
POM
Gövde malzemesi
POM takviyeli
Jet nozulu malzemesi
Dövme alüminyum alaşım
Bağlantı elemanı malzemesi
Pirinç nikel kaplı

Aksesuarlar

Montaj plakası 195279
Montaj plakası 195279

VN-T4-BP-NRH

Hortum 197379
Hortum 197379

PUN-H-10X1,5-NT

Hortum 197384
Hortum 197384

PUN-H-6X1-BL

Hortum 197386
Hortum 197386

PUN-H-10X1,5-BL

Hortum 197391
Hortum 197391

PUN-H-6X1-SW

Hortum 197393
Hortum 197393

PUN-H-10X1,5-SW

Hortum 8048681
Hortum 8048681

PUN-H-6X1-TBL

Hortum 8048701
Hortum 8048701

PUN-H-10X1,5-TBL

Hortum 197377
Hortum 197377

PUN-H-6X1-NT
