Festo/MPAL-VI

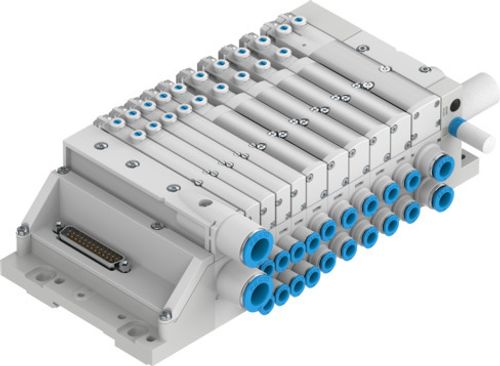

Valf terminali MPAL-VI 569926

Valf terminali MPAL-VI 569926
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Elektrik kontrolü
Fieldbus I-Port IO-Link Multi pin
Elektrikli G/Ç sistemi
evet
Ada tipi
34
İşletim ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün (diğer işletimde gerekli)
Akışkan sıcaklığı
-5 °C ... 50 °C
Ortam sıcaklığı
-5 °C ... 50 °C
Depolama sıcaklığı
-20 °C ... 40 °C
Koruma türü
IP65 IP67
Korozyon direnci sınıfı KBK
3 - yoğun korozyona maruziyet
Çalışma basıncı
-0.09 MPa ... 1 MPa
Çalışma basıncı
-0.9 bar ... 10 bar
Kontrol basıncı
0.3 MPa ... 0.8 MPa
Kontrol basıncı
3 bar ... 8 bar
LABS uygunluğu
VDMA24364-B1/B2-L
CE işareti (bkz. Uygunluk Beyanı)
AB EMC direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı)
EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
KC işareti
KC-EMC
Ruhsat
RCM işareti c UL us - Listelenmiş (OL)
Malzeme hakkında not
RoHS uyumlu
Valf terminal yapısı
Karıştırılabilir valf boyutları
Maks. valf yeri sayısı
32
Maks. basınç bölgesi sayısı
20
Çalıştırma türü
elektrikli
Valf fonksiyonu
2/2 kapalı tek bobinli 2x3/2 kapalı tek bobinli 2x3/2 açık tek bobinli 2x3/2 açık/kapalı tek bobinli 3/2 kapalı tek bobinli 3/2 açık tek bobinli 5/2 çift bobinli 5/2 tek bobinli 5/3 basınçlandırılmış 5/3 tahliye edilmiş 5/3 kapalı
Tasarım
Piston sürgüsü Yay dönüşlü popet valf
Kontrol türü
elektrikli
Valf boyutu
10 mm
Pilot hava beslemesi
harici dahili
Maks. standart anma debisi
10 mm'de 360 l/dak 14 mm'de 670 l/dak 20 mm'de 870 l/dak
Vakum uygunluğu
evet
Anahtarlama konumu göstergesi
LED
Pnömatik çalışma bağlantısı
M7 G1/4 QS-3 QS-4 QS-6 QS-8 QS-10 QS-12 QS-5/32 QS-1/8 QS-3/16 QS-1/4 QS-5/16 QS-3/8 QS-1/2
Sinyal durumu göstergesi
LED
Nominal çalışma gerilimi DC
24 V
İzin verilen gerilim dalgalanmaları
% +/- 25

Aksesuarlar

Bus nodu 570038
Bus nodu 570038

CTEU-CO

Bus nodu 570039
Bus nodu 570039

CTEU-DN

Bus nodu 570040
Bus nodu 570040

CTEU-PB

Bus nodu 572555
Bus nodu 572555

CTEU-AS

Bus nodu 572556
Bus nodu 572556

CTEU-EC

Bus nodu 1544198
Bus nodu 1544198

CTEU-CC

Bus nodu 2149714
Bus nodu 2149714

CTEU-CP

Bus nodu 2201471
Bus nodu 2201471

CTEU-PN

Bus nodu 2798071
Bus nodu 2798071

CTEU-EP

Bus nodu 8087559
Bus nodu 8087559

CTEU-VN

Bus nodu 8107589
Bus nodu 8107589

CTEU-PN-EX1C

Bus nodu 8107588
Bus nodu 8107588

CTEU-PB-EX1C
