Festo/VTUS-30

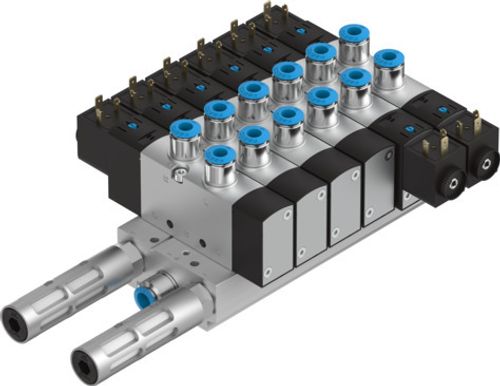

Manifold montaj VTUS-30 8022019

Manifold montaj VTUS-30 8022019
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Elektrik kontrolü
Tekli bağlantı
Elektrikli G/Ç sistemi
nein
Izgara ölçüsü
32 mm
İşletim ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
Akışkan sıcaklığı
-10 °C ... 50 °C
Ortam sıcaklığı
-10 °C ... 50 °C
Depolama sıcaklığı
-20 °C ... 60 °C
Koruma türü
IP65 IP67 soketli IEC 60529'a göre
Korozyon direnci sınıfı KBK
2 - orta derece korozyona maruziyet
Çalışma basıncı
-0.09 MPa ... 1 MPa
Çalışma basıncı
-0.9 bar ... 10 bar
Kontrol basıncı
0.15 MPa ... 1 MPa
Kontrol basıncı
1.5 bar ... 10 bar
Dahili pilot hava beslemeli valf terminali için çalışma basıncı
1.5 bar ... 10 bar
LABS uygunluğu
VDMA24364-B1/B2-L
Temiz oda sınıfı
ISO 14644-1 uyarınca Sınıf 6
CE işareti (bkz. Uygunluk Beyanı)
AB patlamaya karşı koruma direktifine (ATEX) göre
UKCA işareti (bkz. Uygunluk Beyanı)
UK EX düzenlemelerine göre
Ruhsat
c UL us - Tanınan (OL)
Patlamaya karşı koruma
Zone 2 (ATEX) Bölge 2 (UKEX) Zone 22 (ATEX) Bölge 22 (UKEX)
ATEX kategorisi, gaz
II 3G
ATEX kategorisi, toz
II 3D
AB dışında patlamaya karşı koruma onayı
EPL DC (GB) EPL Gc (GB)
Ex ateşleme koruma sınıfı
Ex ec IIC T4 Gc X
Ex ateşleme koruma sınıfı, toz
Ex tc IIIC T115°C Dc X
Ex ortam sıcaklığı
-10°C <= Ta <= +50°C
Malzeme hakkında not
RoHS uyumlu
Sızdırmazlık elemanları malzemesi
HNBR NBR TPE-U(PU)
Valf terminal yapısı
Sabit geçmeli kilit
Maks. valf yeri sayısı
16
Maks. basınç bölgesi sayısı
9
Valf fonksiyonu
2x3/2 kapalı tek bobinli 2x3/2 açık tek bobinli 2x3/2 açık/kapalı tek bobinli 3/2 kapalı tek bobinli 3/2 açık tek bobinli 5/2 çift bobinli 5/2 tek bobinli 5/3 basınçlandırılmış 5/3 tahliye edilmiş 5/3 kapalı
Tasarım
Piston sürgüsü Plaka yuvası
Sızdırmazlık prensibi
yumuşak
Valf boyutu
31 mm
Standart nominal debi (DIN 1343'e göre normalleştirilmiş)
1600 l/dak ... 2300 l/dak
Hava tahliye fonksiyonu
kısılabilir
Pnömatik çalışma bağlantısı
G3/8 3/8 NPT QS-8 QS-10 QS-12 QS-5/16 QS-3/8 QS-1/2

Aksesuarlar

Selenoid valf 575627
Selenoid valf 575627

VUVS-L30-P53U-MD-G38-F8-1B2

Selenoid valf 575630
Selenoid valf 575630

VUVS-L30-P53E-MD-G38-F8

Selenoid valf 8036680
Selenoid valf 8036680

VUVS-LT30-M32U-MZD-G38-F8

Selenoid valf 8036718
Selenoid valf 8036718

VUVS-LT30-T32H-MD-G38-F8-1B2

Selenoid valf 8036723
Selenoid valf 8036723

VUVS-LT30-M32U-MD-N38-F8

Selenoid valf 8022017
Selenoid valf 8022017

VUVS-30

Selenoid valf 8036673
Selenoid valf 8036673

VUVS-LT30-M32C-MZD-G38-F8

Selenoid valf 8036684
Selenoid valf 8036684

VUVS-LT30-M32U-MZD-G38-F8-1B2

Selenoid valf 575588
Selenoid valf 575588

VUVS-L30-M32U-AZD-G38-F8-1B2

Selenoid valf 575637
Selenoid valf 575637

VUVS-L30-M32C-AD-N38-F8

Selenoid valf 8036711
Selenoid valf 8036711

VUVS-LT30-T32U-MD-G38-F8-1B2

Selenoid valf 575589
Selenoid valf 575589

VUVS-L30-M32U-MD-G38-F8-1B2

Selenoid valf 575634
Selenoid valf 575634

VUVS-L30-P53E-MD-G38-F8-1B2

Selenoid valf 8036729
Selenoid valf 8036729

VUVS-LT30-T32C-MD-N38-F8

Selenoid valf 575623
Selenoid valf 575623

VUVS-L30-P53U-MD-G38-F8

Selenoid valf 8049881
Selenoid valf 8049881

VUVS-LK30-M52-AD-G38-1B2-S

Selenoid valf 575579
Selenoid valf 575579

VUVS-L30-M32U-AD-G38-F8

Selenoid valf 575624
Selenoid valf 575624

VUVS-L30-P53U-MZD-G38-F8

Selenoid valf 8036687
Selenoid valf 8036687

VUVS-LT30-M52-MZD-G38-F8

Selenoid valf 575651
Selenoid valf 575651

VUVS-L30-P53C-MD-N38-F8

Selenoid valf 575605
Selenoid valf 575605

VUVS-L30-M52-MZD-G38-F8-1C1

Selenoid valf 8036721
Selenoid valf 8036721

VUVS-LT30-M32C-MD-N38-F8

Selenoid valf 575645
Selenoid valf 575645

VUVS-L30-M52-AD-N38-F8

Pnömatik Valf|Hava tetiklemeli valf 575629
Pnömatik Valf|Hava tetiklemeli valf 575629

VUWS-L30-P53U-M-G38

Pnömatik Valf|Hava tetiklemeli valf 575656
Pnömatik Valf|Hava tetiklemeli valf 575656

VUWS-L30-P53E-M-N38

Selenoid valf 8036701
Selenoid valf 8036701

VUVS-LT30-T32C-MZD-G38-F8

Selenoid valf 8036727
Selenoid valf 8036727

VUVS-LT30-B52-D-N38-F8

Pnömatik Valf|Hava tetiklemeli valf 575615
Pnömatik Valf|Hava tetiklemeli valf 575615

VUWS-L30-B52-G38

Selenoid valf 575599
Selenoid valf 575599

VUVS-L30-M52-AZD-G38-F8-1B2

Selenoid valf 8036702
Selenoid valf 8036702

VUVS-LT30-T32C-MD-G38-F8-1C1

Selenoid valf 575617
Selenoid valf 575617

VUVS-L30-P53C-MZD-G38-F8

Pnömatik Valf|Hava tetiklemeli valf 575640
Pnömatik Valf|Hava tetiklemeli valf 575640

VUWS-L30-M32C-M-N38

Selenoid valf 575626
Selenoid valf 575626

VUVS-L30-P53U-MZD-G38-F8-1C1

Selenoid valf 575633
Selenoid valf 575633

VUVS-L30-P53E-MZD-G38-F8-1C1

Selenoid valf 575567
Selenoid valf 575567

VUVS-L30-M32C-MZD-G38-F8

Pnömatik Valf|Hava tetiklemeli valf 575608
Pnömatik Valf|Hava tetiklemeli valf 575608

VUWS-L30-M52-M-G38

Selenoid valf 575585
Selenoid valf 575585

VUVS-L30-M32U-MD-G38-F8-1C1

Selenoid valf 575610
Selenoid valf 575610

VUVS-L30-B52-ZD-G38-F8

Selenoid valf 575597
Selenoid valf 575597

VUVS-L30-M52-AZD-G38-F8-1C1

Selenoid valf 575613
Selenoid valf 575613

VUVS-L30-B52-D-G38-F8-1B2

Selenoid valf 575583
Selenoid valf 575583

VUVS-L30-M32U-AD-G38-F8-1C1

Selenoid valf 575607
Selenoid valf 575607

VUVS-L30-M52-MZD-G38-F8-1B2

Selenoid valf 575572
Selenoid valf 575572

VUVS-L30-M32C-AD-G38-F8-1B2

Selenoid valf 575595
Selenoid valf 575595

VUVS-L30-M52-AZD-G38-F8

Selenoid valf 575565
Selenoid valf 575565

VUVS-L30-M32C-AZD-G38-F8

Selenoid valf 575570
Selenoid valf 575570

VUVS-L30-M32C-MD-G38-F8-1C1

Selenoid valf 575620
Selenoid valf 575620

VUVS-L30-P53C-MD-G38-F8-1B2

Selenoid valf 575586
Selenoid valf 575586

VUVS-L30-M32U-MZD-G38-F8-1C1

Selenoid valf 8036697
Selenoid valf 8036697

VUVS-LT30-B52-D-G38-F8-1B2

Selenoid valf 8059148
Selenoid valf 8059148

VUVS-L30-M52-MD-G38-F8-1C1+G

Selenoid valf 8036686
Selenoid valf 8036686

VUVS-LT30-M52-MD-G38-F8

Pnömatik Valf|Hava tetiklemeli valf 575576
Pnömatik Valf|Hava tetiklemeli valf 575576

VUWS-L30-M32C-A-G38

Selenoid valf 575641
Selenoid valf 575641

VUVS-L30-M32U-AD-N38-F8

Selenoid valf 8060311
Selenoid valf 8060311

VUVS-LK30-B52-D-G38-1B2+GL-S

Selenoid valf 575580
Selenoid valf 575580

VUVS-L30-M32U-AZD-G38-F8

Selenoid valf 575616
Selenoid valf 575616

VUVS-L30-P53C-MD-G38-F8

Selenoid valf 8036672
Selenoid valf 8036672

VUVS-LT30-M32C-MD-G38-F8

Pnömatik Valf|Hava tetiklemeli valf 575644
Pnömatik Valf|Hava tetiklemeli valf 575644

VUWS-L30-M32U-M-N38

Selenoid valf 8036683
Selenoid valf 8036683

VUVS-LT30-M32U-MD-G38-F8-1B2

Selenoid valf 575598
Selenoid valf 575598

VUVS-L30-M52-AD-G38-F8-1B2

Selenoid valf 8036709
Selenoid valf 8036709

VUVS-LT30-T32U-MD-G38-F8-1C1

Selenoid valf 8036695
Selenoid valf 8036695

VUVS-LT30-B52-D-G38-F8-1C1

Selenoid valf 575566
Selenoid valf 575566

VUVS-L30-M32C-MD-G38-F8

Selenoid valf 575596
Selenoid valf 575596

VUVS-L30-M52-AD-G38-F8-1C1

Pnömatik Valf|Hava tetiklemeli valf 575578
Pnömatik Valf|Hava tetiklemeli valf 575578

VUWS-L30-M32C-M-G38

Selenoid valf 575647
Selenoid valf 575647

VUVS-L30-M52-MD-N38-F8

Selenoid valf 575612
Selenoid valf 575612

VUVS-L30-B52-ZD-G38-F8-1C1

Selenoid valf 8036698
Selenoid valf 8036698

VUVS-LT30-B52-ZD-G38-F8-1B2

Pnömatik Valf|Hava tetiklemeli valf 575600
Pnömatik Valf|Hava tetiklemeli valf 575600

VUWS-L30-M52-A-G38

Selenoid valf 8036704
Selenoid valf 8036704

VUVS-LT30-T32C-MD-G38-F8-1B2

Selenoid valf 575611
Selenoid valf 575611

VUVS-L30-B52-D-G38-F8-1C1

Selenoid valf 8049880
Selenoid valf 8049880

VUVS-LK30-M32C-AD-G38-1B2-S

Selenoid valf 575594
Selenoid valf 575594

VUVS-L30-M52-AD-G38-F8

Selenoid valf 8036712
Selenoid valf 8036712

VUVS-LT30-T32U-MZD-G38-F8-1B2

Pnömatik Valf|Hava tetiklemeli valf 575601
Pnömatik Valf|Hava tetiklemeli valf 575601

VUWS-L30-M52-E-G38

Selenoid valf 8036690
Selenoid valf 8036690

VUVS-LT30-M52-MD-G38-F8-1B2

Selenoid valf 575582
Selenoid valf 575582

VUVS-L30-M32U-MZD-G38-F8

Pnömatik Valf|Hava tetiklemeli valf 575636
Pnömatik Valf|Hava tetiklemeli valf 575636

VUWS-L30-P53E-M-G38

Selenoid valf 8036679
Selenoid valf 8036679

VUVS-LT30-M32U-MD-G38-F8

Pnömatik Valf|Hava tetiklemeli valf 8022018
Pnömatik Valf|Hava tetiklemeli valf 8022018

VUWS-30

Pnömatik Valf|Hava tetiklemeli valf 575652
Pnömatik Valf|Hava tetiklemeli valf 575652

VUWS-L30-P53C-M-N38

Selenoid valf 8036719
Selenoid valf 8036719

VUVS-LT30-T32H-MZD-G38-F8-1B2

Selenoid valf 8049882
Selenoid valf 8049882

VUVS-LK30-B52-D-G38-1B2-S

Selenoid valf 575614
Selenoid valf 575614

VUVS-L30-B52-ZD-G38-F8-1B2

Selenoid valf 575571
Selenoid valf 575571

VUVS-L30-M32C-MZD-G38-F8-1C1

Selenoid valf 8059147
Selenoid valf 8059147

VUVS-L30-M52-AD-G38-F8-1C1+G

Selenoid valf 8036707
Selenoid valf 8036707

VUVS-LT30-T32U-MD-G38-F8

Selenoid valf 8036700
Selenoid valf 8036700

VUVS-LT30-T32C-MD-G38-F8

Selenoid valf 575574
Selenoid valf 575574

VUVS-L30-M32C-MD-G38-F8-1B2

Selenoid valf 575569
Selenoid valf 575569

VUVS-L30-M32C-AZD-G38-F8-1C1

Selenoid valf 575631
Selenoid valf 575631

VUVS-L30-P53E-MZD-G38-F8

Selenoid valf 575590
Selenoid valf 575590

VUVS-L30-M32U-MZD-G38-F8-1B2

Selenoid valf 575587
Selenoid valf 575587

VUVS-L30-M32U-AD-G38-F8-1B2

Pnömatik Valf|Hava tetiklemeli valf 575654
Pnömatik Valf|Hava tetiklemeli valf 575654

VUWS-L30-P53U-M-N38

Selenoid valf 575609
Selenoid valf 575609

VUVS-L30-B52-D-G38-F8

Selenoid valf 8036703
Selenoid valf 8036703

VUVS-LT30-T32C-MZD-G38-F8-1C1

Selenoid valf 8036682
Selenoid valf 8036682

VUVS-LT30-M32U-MZD-G38-F8-1C1

Selenoid valf 8036710
Selenoid valf 8036710

VUVS-LT30-T32U-MZD-G38-F8-1C1

Selenoid valf 575642
Selenoid valf 575642

VUVS-L30-M32U-MD-N38-F8

Selenoid valf 8036676
Selenoid valf 8036676

VUVS-LT30-M32C-MD-G38-F8-1B2

Selenoid valf 8036717
Selenoid valf 8036717

VUVS-LT30-T32H-MZD-G38-F8-1C1

Selenoid valf 575604
Selenoid valf 575604

VUVS-L30-M52-MD-G38-F8-1C1

Selenoid valf 8036733
Selenoid valf 8036733

VUVS-LT30-T32H-MD-N38-F8

Selenoid valf 575581
Selenoid valf 575581

VUVS-L30-M32U-MD-G38-F8

Pnömatik Valf|Hava tetiklemeli valf 575592
Pnömatik Valf|Hava tetiklemeli valf 575592

VUWS-L30-M32U-E-G38

Selenoid valf 8036705
Selenoid valf 8036705

VUVS-LT30-T32C-MZD-G38-F8-1B2

Selenoid valf 8060309
Selenoid valf 8060309

VUVS-LK30-M32C-AD-G38-1B2+GL-S

Selenoid valf 575573
Selenoid valf 575573

VUVS-L30-M32C-AZD-G38-F8-1B2

Selenoid valf 575632
Selenoid valf 575632

VUVS-L30-P53E-MD-G38-F8-1C1

Selenoid valf 8036689
Selenoid valf 8036689

VUVS-LT30-M52-MZD-G38-F8-1C1

Pnömatik Valf|Hava tetiklemeli valf 575577
Pnömatik Valf|Hava tetiklemeli valf 575577

VUWS-L30-M32C-E-G38

Selenoid valf 575649
Selenoid valf 575649

VUVS-L30-B52-D-N38-F8

Selenoid valf 8036716
Selenoid valf 8036716

VUVS-LT30-T32H-MD-G38-F8-1C1

Selenoid valf 8059150
Selenoid valf 8059150

VUVS-L30-P53C-MD-G38-F8-1C1+G

Pnömatik Valf|Hava tetiklemeli valf 575593
Pnömatik Valf|Hava tetiklemeli valf 575593

VUWS-L30-M32U-M-G38

Pnömatik Valf|Hava tetiklemeli valf 575646
Pnömatik Valf|Hava tetiklemeli valf 575646

VUWS-L30-M52-A-N38

Selenoid valf 8059145
Selenoid valf 8059145

VUVS-L30-M32C-AD-G38-F8-1C1+G

Selenoid valf 8036691
Selenoid valf 8036691

VUVS-LT30-M52-MZD-G38-F8-1B2

Pnömatik Valf|Hava tetiklemeli valf 575591
Pnömatik Valf|Hava tetiklemeli valf 575591

VUWS-L30-M32U-A-G38

Pnömatik Valf|Hava tetiklemeli valf 575639
Pnömatik Valf|Hava tetiklemeli valf 575639

VUWS-L30-M32C-A-N38

Selenoid valf 8036694
Selenoid valf 8036694

VUVS-LT30-B52-ZD-G38-F8

Selenoid valf 8059149
Selenoid valf 8059149

VUVS-L30-B52-D-G38-F8-1C1+G

Selenoid valf 8036675
Selenoid valf 8036675

VUVS-LT30-M32C-MZD-G38-F8-1C1

Selenoid valf 8060310
Selenoid valf 8060310

VUVS-LK30-M52-AD-G38-1B2+GL-S

Selenoid valf 8036714
Selenoid valf 8036714

VUVS-LT30-T32H-MD-G38-F8

Selenoid valf 8059146
Selenoid valf 8059146

VUVS-L30-M32C-MD-G38-F8-1C1+G

Selenoid valf 575584
Selenoid valf 575584

VUVS-L30-M32U-AZD-G38-F8-1C1

Selenoid valf 575619
Selenoid valf 575619

VUVS-L30-P53C-MZD-G38-F8-1C1

Selenoid valf 575606
Selenoid valf 575606

VUVS-L30-M52-MD-G38-F8-1B2

Pnömatik Valf|Hava tetiklemeli valf 575648
Pnömatik Valf|Hava tetiklemeli valf 575648

VUWS-L30-M52-M-N38

Selenoid valf 8036725
Selenoid valf 8036725

VUVS-LT30-M52-MD-N38-F8

Selenoid valf 575635
Selenoid valf 575635

VUVS-L30-P53E-MZD-G38-F8-1B2

Selenoid valf 8036731
Selenoid valf 8036731

VUVS-LT30-T32U-MD-N38-F8

Selenoid valf 575638
Selenoid valf 575638

VUVS-L30-M32C-MD-N38-F8

Pnömatik Valf|Hava tetiklemeli valf 575643
Pnömatik Valf|Hava tetiklemeli valf 575643

VUWS-L30-M32U-A-N38

Selenoid valf 8036688
Selenoid valf 8036688

VUVS-LT30-M52-MD-G38-F8-1C1

Selenoid valf 575655
Selenoid valf 575655

VUVS-L30-P53E-MD-N38-F8

Selenoid valf 575653
Selenoid valf 575653

VUVS-L30-P53U-MD-N38-F8

Pnömatik Valf|Hava tetiklemeli valf 575650
Pnömatik Valf|Hava tetiklemeli valf 575650

VUWS-L30-B52-N38

Selenoid valf 8036681
Selenoid valf 8036681

VUVS-LT30-M32U-MD-G38-F8-1C1

Selenoid valf 575564
Selenoid valf 575564

VUVS-L30-M32C-AD-G38-F8

Selenoid valf 575602
Selenoid valf 575602

VUVS-L30-M52-MD-G38-F8

Selenoid valf 8036677
Selenoid valf 8036677

VUVS-LT30-M32C-MZD-G38-F8-1B2

Selenoid valf 575575
Selenoid valf 575575

VUVS-L30-M32C-MZD-G38-F8-1B2

Selenoid valf 575603
Selenoid valf 575603

VUVS-L30-M52-MZD-G38-F8

Selenoid valf 575618
Selenoid valf 575618

VUVS-L30-P53C-MD-G38-F8-1C1

Selenoid valf 575621
Selenoid valf 575621

VUVS-L30-P53C-MZD-G38-F8-1B2

Selenoid valf 575628
Selenoid valf 575628

VUVS-L30-P53U-MZD-G38-F8-1B2

Selenoid valf 8036693
Selenoid valf 8036693

VUVS-LT30-B52-D-G38-F8

Selenoid valf 8036708
Selenoid valf 8036708

VUVS-LT30-T32U-MZD-G38-F8

Selenoid valf 8036696
Selenoid valf 8036696

VUVS-LT30-B52-ZD-G38-F8-1C1

Selenoid valf 8036674
Selenoid valf 8036674

VUVS-LT30-M32C-MD-G38-F8-1C1

Selenoid valf 575625
Selenoid valf 575625

VUVS-L30-P53U-MD-G38-F8-1C1

Pnömatik Valf|Hava tetiklemeli valf 575622
Pnömatik Valf|Hava tetiklemeli valf 575622

VUWS-L30-P53C-M-G38

Selenoid valf 8036715
Selenoid valf 8036715

VUVS-LT30-T32H-MZD-G38-F8

Selenoid valf 575568
Selenoid valf 575568

VUVS-L30-M32C-AD-G38-F8-1C1
