Festo/CPV14-VI

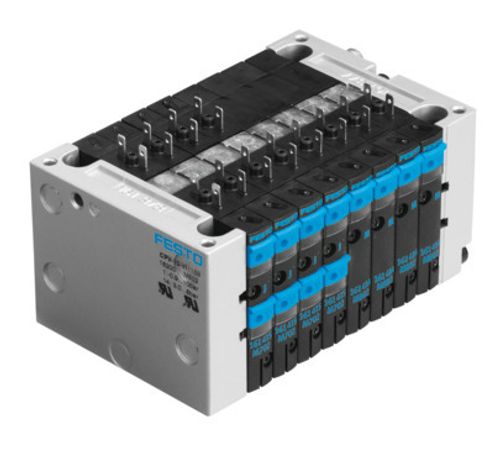

Valf terminali CPV14-VI 18210

Valf terminali CPV14-VI 18210
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Elektrik kontrolü
AS arayüzü CPI kurulum sistemi Tekli bağlantı Fieldbus Multi pin
Elektrikli G/Ç sistemi
evet
Ada tipi
10
İşletim ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün (diğer işletimde gerekli)
Akışkan sıcaklığı
-5 °C ... 50 °C
Ortam sıcaklığı
-5 °C ... 50 °C
Depolama sıcaklığı
-20 °C ... 40 °C
Koruma türü
IP65
Korozyon direnci sınıfı KBK
1 - korozyona düşük maruziyet 2 - orta derece korozyona maruziyet
Çalışma basıncı
-0.09 MPa ... 1 MPa
Çalışma basıncı
-0.9 bar ... 10 bar
Çalışma basıncına ilişkin not
Harici pilot havası ile 0 - 0,8 MPa 0 - 8 bar harici pilot havası ile
Kontrol basıncı
0.3 MPa ... 8 MPa
Kontrol basıncı
3 bar ... 80 bar
LABS uygunluğu
VDMA24364-B1/B2-L
CE işareti (bkz. Uygunluk Beyanı)
AB EMC direktifine göre AB patlamaya karşı koruma direktifine (ATEX) göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı)
EMC için Birleşik Krallık düzenlemelerine göre UK EX düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
KC işareti
KC-EMC
Ruhsat
RCM işareti c UL us - Tanınan (OL)
Patlamaya karşı koruma
Sınıf I, Böl. 2 (ABD) Zone 2 (ATEX) Bölge 2 (UKEX)
ATEX kategorisi, gaz
II 3G
AB dışında patlamaya karşı koruma onayı
EPL Gc (GB) NEC 500 Sınıf I, Böl. 2
Ex ateşleme koruma sınıfı
Ex ec IIC T4 Gc X
Ex ortam sıcaklığı
-5°C <= Ta <= +50°C
Malzeme hakkında not
RoHS uyumlu
Valf terminal yapısı
Sabit geçmeli kilit
Maks. valf yeri sayısı
8
Maks. valf fonksiyonları sayısı
16
Maks. basınç bölgesi sayısı
2
Çalıştırma türü
elektrikli
Valf fonksiyonu
2x2/2 kapalı tek bobinli 2x2/2 açık/kapalı tek bobinli 2x3/2 kapalı tek bobinli 2x3/2 açık tek bobinli 2x3/2 açık/kapalı tek bobinli 5/2 çift bobinli 5/2 tek bobinli Vakum jeneratörü Vakum jeneratörü + 2/2 kapalı tek bobinli
Tasarım
Piston sürgüsü
Sızdırmazlık prensibi
yumuşak
Valf boyutu
14 mm
Pilot hava beslemesi
harici dahili
Maks. standart anma debisi
14 mm'de 800 l/dak
Nominal genişlik
6 mm
Vakum uygunluğu
evet
Pnömatik çalışma bağlantısı
G1/8 QS-6 QS-8 QS-1/8 QS-1/4
Pnömatik bağlantı 1
Toplayıcı bağlantı
Pnömatik bağlantı 2
G1/8
Pnömatik bağlantı 3
Toplayıcı bağlantı
Pnömatik bağlantı 4
G1/8
Kontrol havası bağlantısı 12/14
Toplayıcı bağlantı
Kontrol tahliye havası bağlantısı 82/84
Toplayıcı bağlantı
Sinyal durumu göstergesi
LED
Nominal çalışma gerilimi DC
24 V

Aksesuarlar

Kilitleme klipsi 526203
Kilitleme klipsi 526203

CPV10/14-HS

Etiket 18576
Etiket 18576

IBS-6X10

Bağlantı kablosu 193017
Bağlantı kablosu 193017

KMP4-25P-10-PVC

Bağlantı kablosu 193013
Bağlantı kablosu 193013

KMP4-9P-10-PVC

Bağlantı kablosu 193019
Bağlantı kablosu 193019

KMP4-25P-10-PUR

Bağlantı kablosu 531184
Bağlantı kablosu 531184

KMP6-09P-8-2,5

Bağlantı kablosu 193014
Bağlantı kablosu 193014

KMP4-9P-5-PUR

Soket 1066354
Soket 1066354

NECU-M-S-B12G5-C2-PB

Bağlantı kablosu 531185
Bağlantı kablosu 531185

KMP6-09P-8-5

Bağlantı kablosu 530047
Bağlantı kablosu 530047

KMP6-25P-20-5

Bağlantı kablosu 193012
Bağlantı kablosu 193012

KMP4-9P-5-PVC

Bus Bağlantısı 525635
Bus Bağlantısı 525635

FBSD-KL-2X5POL

Bağlantı kablosu 193016
Bağlantı kablosu 193016

KMP4-25P-5-PVC

Bağlantı kablosu 193015
Bağlantı kablosu 193015

KMP4-9P-10-PUR

Bağlantı kablosu 193018
Bağlantı kablosu 193018

KMP4-25P-5-PUR

Bağlantı kablosu 530046
Bağlantı kablosu 530046

KMP6-25P-20-2,5

Bağlantı kablosu 530048
Bağlantı kablosu 530048

KMP6-25P-20-10

Bağlantı kablosu 531186
Bağlantı kablosu 531186

KMP6-09P-8-10

Priz 1067905
Priz 1067905

NECU-M-B12G5-C2-PB

Soket 8162292
Soket 8162292

NECB-M12W4-C2

Soket 8162290
Soket 8162290

NECB-M12G4-C2

Susturucu 6841
Susturucu 6841

U-1/8-B

Susturucu 6844
Susturucu 6844

U-1/2-B

Çabuk Bağlantı Rakoru 153018
Çabuk Bağlantı Rakoru 153018

QS-1/4-10-I

Körleme 3568
Körleme 3568

B-1/8

Körleme 3569
Körleme 3569

B-1/4

Körleme 3571
Körleme 3571

B-1/2

Çabuk Bağlantı Rakoru 153015
Çabuk Bağlantı Rakoru 153015

QS-1/8-8-I

Bus nodu 570039
Bus nodu 570039

CTEU-DN

Bus nodu 570040
Bus nodu 570040

CTEU-PB

Bus nodu 572555
Bus nodu 572555

CTEU-AS

Bus nodu 572556
Bus nodu 572556

CTEU-EC

Bus nodu 1544198
Bus nodu 1544198

CTEU-CC

Bus nodu 2149714
Bus nodu 2149714

CTEU-CP

Bus nodu 2201471
Bus nodu 2201471

CTEU-PN

Bus nodu 2798071
Bus nodu 2798071

CTEU-EP

Bus nodu 570038
Bus nodu 570038

CTEU-CO

Bus nodu 8087559
Bus nodu 8087559

CTEU-VN
