Sick/Motor-Feedback Sistemleri

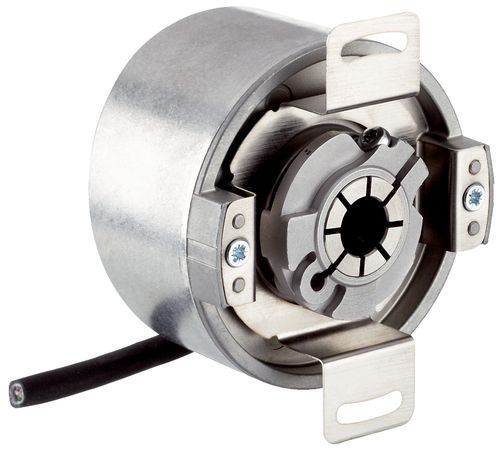

VFS60B-BHEJ01024
Rotatif artımsal Motor-Feedback sistemi | VFS60, VFS60B-BHEJ01024 | İletişim arayüzü: Artımlı HTL | Yapı türü: Gömme | Devir başına palsler: 1.024 | Güvenlik odaklı sistem: hayır | Mekanik uygulama: Blind hollow şaft | Bağlantı tipi: Kablo, 8 telli, radyal, 0,5 m | Çalışma sıcaklığı aralığı: –30 °C ... +100 °C

Ürün verileri
53 parametreTeknik Özellikler
- Devir başına hat sayısı
- 1.024
- Referans sinyali, sayı
- 1
- Referans sinyali, konum
- 90° elektrikli, A ve B ile mantıksal birleşim
- Ölçüm sapması
- ± 0,01°
- İletişim arayüzü
- Artımlı
- Bağlantı tipi
- Kablo, 8 telli, radyal, 0,5 m 1)
- Besleme Gerilimi
- 10 V ... 32 V
- Akım tüketimi
- 40 mA 2)
- Maksimum çıkış frekansı
- ≤ 600 kHz
- Maksimum yük akımı
- ≤ 30 mA
- Mil tipi
- Blind hollow şaft
- Mil çapı
- 15 mm
- Mil malzemesi
- Metal
- Flanş türü / tork desteği
- Standart
- Ölçüler/boyutlar
- Boyutsal çizimine bakınız
- Ağırlık
- + 0,2 kg
- Rotorun atalet momenti
- 40 gcm²
- Çalışma devir sayısı
- 6.000 min⁻¹ 1)
- Açısal ivme
- ≤ 500.000 rad/s²
- İşletme torku
- 0,6 Ncm (+20 °C)
- Çalışmaya başlama torku
- + 0,8 Ncm (+20 °C)
- Tahrik elemanı için izin verilen statik mil hareketi
± 0,3 mm radyal
± 0,5 mm düz
- Tahrik elemanı için izin verilen dinamik mil hareketi
± 0,1 mm radyal
± 0,2 mm düz
- Bilya yatağının çalışma süresi
- 3,0 x 10^9 devir
- Çalışma sıcaklığı aralığı
- –30 °C ... +100 °C
- Depolama sıcaklığı aralığı
- –40 °C ... +100 °C, Ambalajsız
- Bağıl nem/buğulanma
- 90 %, Çiğlenmeye izin verilmez
- Darbelere karşı direnç
- 70 g, 6 ms (EN 60068-2-27 uyarınca)
- Titreşimlere karşı direncin frekans aralığı
- 30 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
- EMVC
- EN 61000-6-2 ve EN 61000-6-4 uyarınca
- Koruma sınıfı
IP65, mil tarafı (IEC 60529)
IP67, gövde tarafında, kablo çıkışı (IEC 60529)
- EU declaration of conformity
- ✔
- UK declaration of conformity
- ✔
- ACMA declaration of conformity
- ✔
- MAR declaration of conformity
- ✔
- China-RoHS
- ✔
- cULus sertifikası
- ✔
- ECLASS 5.0
- 27270501
- ECLASS 5.1.4
- 27270501
- ECLASS 6.0
- 27270590
- ECLASS 6.2
- 27270590
- ECLASS 7.0
- 27270501
- ECLASS 8.0
- 27270501
- ECLASS 8.1
- 27270501
- ECLASS 9.0
- 27270501
- ECLASS 10.0
- 27273805
- ECLASS 11.0
- 27273901
- ECLASS 12.0
- 27273901
- ETIM 5.0
- EC001486
- ETIM 6.0
- EC001486
- ETIM 7.0
- EC001486
- ETIM 8.0
- EC001486
- UNSPSC 16.0901
- 41112113
