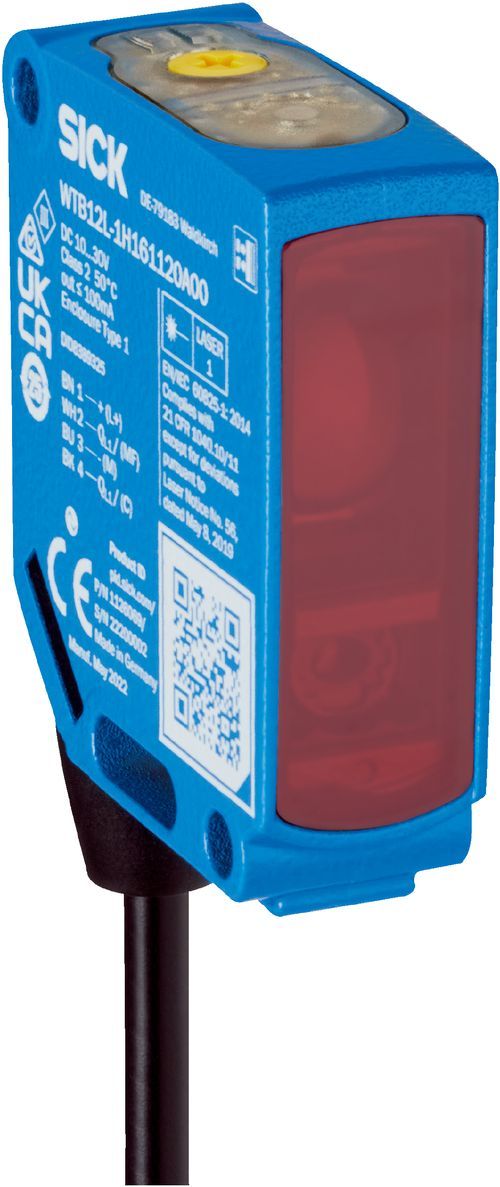

- Fonksiyon prensibi
- Cisimden yansımalı sensör
- Çalışma prensibi ayrıntısı
- Ön fon bastırma
- Algılama mesafesi
- Min. algılama mesafesi
- 20 mm
- Maksimum algılama mesafesi
- 150 mm
- Arka fon bastırma için anahtarlama eşiği ayar aralığı
- 35 mm ... 150 mm
- Referans nesne
- %90 remisyon derecesine sahip nesne (DIN 5033 uyarınca standart beyaza karşılık gelir)
- Siyah arka plan üzerinde ayarlanmış algılama mesafesindeki minimum nesne yüksekliği (%6 remisyon derecesi)
- 1,8 mm, 45 mm mesafede
- En iyi performans için önerilen algılama mesafesi aralığı
- 35 mm ... 70 mm
- Verici ışını
- Işık kaynağı
- Lazer
- Işık türü
- Görünebilir kırmızı ışık
- Işık noktası biçimi
- Elips şeklinde
- Işık demeti çapı (mesafe)
- 0,34 mm x 0,18 mm (45 mm)
- Gönderme ışık huzmesinin maksimum yayılması ve norm gönderme ekseni (meyilli açı)
- < +/- 1.0° (TU = +23 °C’de)
- Odak konumu
- 45 mm
- Lazer karakteristik verileri
- Normatif referans
- EN 60825-1:2014, IEC 60825-1:2014
- Lazer sınıfı
- 1
- Dalga uzunluğu
- 655 nm
- İvme süresi
- 4 µs
- Maksimum pals gücü
- < 4,03 mW
- Ortalama kullanım süresi
- TU = +25 °C'de 50.000
- Algılanabilir en küçük nesne (MDO), tipik.
- 0,15 mm (45 mm mesafede)
- %90 remisyon derecesine sahip nesne (DIN 5033 uyarınca standart beyaza karşılık gelir)
- Ayarlama
- Bastırma-döndürme elemanı
- BluePilot: anahtarlama mesafesinin ayarlanması için
- IO-Link
- Sensör parametrelerini ve Smart Task fonksiyonlarını ayarlamak için
- Gösterge
- Mavi LED
- BluePilot: Algılama mesafesi göstergesi
- Yeşil LED
- Durum göstergesi
Kalıcı açık: Power on
Yanıp sönüyor: IO-Link modu - Sarı LED
- Işık alımı durumu
Kalıcı açık: Nesne mevcut
Kalıcı kapalı: Nesne mevcut değil - Özel uygulamalar
- Küçük nesneleri algılar, Yüksek hızlı nesneleri algılar, Düz nesnelerin algılanması, Delikli nesnelerin algılanması
- MTTFD
- 280 yıl
- DCavg
- 0 %
- TM (kullanım ömrü)
- 10 yıl (EN ISO 13849, Kullanım oranı: %60)
- IO-Link
- ✔ , IO-Link V1.1
- Veri aktarma hızı
- COM2 (38,4 kBaud)
- Döngü süresi
- 2,3 ms
- Proses verisi uzunluğu
- 16 Bit
- Proses verisi yapısı
- Bit 0 = Anahtarlama sinyali QL1
- Bit 1 = Anahtarlama sinyali QL2
- Bit 2 ... 15 = Mevcut alıcı seviyesi (canlı)
- VendorID
- 26
- DeviceID HEX
- 0x8002D8
- DeviceID DEC
- 8389336
- Uyumlu Masterport tipi
- A
- SIO modu destek
- Evet
- Gerilim kaynağı UB
- 10 V DC ... 30 V DC 1)
- Sinyal taşıma
- ≤ 5 V
- Kullanım kategorisi
DC-12 (EN 60947-5-2 uyarınca)
DC-13 (EN 60947-5-2 uyarınca)
- Akım tüketimi
- ≤ 14 mA, yüksüz. UB = 24 V’ta
- Koruma sınıfı
- III
- Dijital çıkış
- Adet
- 2 (Tamamlayıcı)
- Tür
- İtme-çekme: PNP/NPN
- Anahtarlama tipi
- Aydınlık/karanlık ile anahtarlama
- Sinyal gerilimi PNP HIGH/LOW
- Yaklaşık UB-2,5 V / 0 V
- Sinyal gerilimi NPN HIGH/LOW
- Yaklaşık UB / < 2,5 V
- Çıkış akımı Imax.
- ≤ 100 mA
- Koruma devreleri Çıkışlar
- Ters kutup korumalı
- Aşırı akıma dayanıklı
- Kısa devre korumalı
- Tepki süresi
- ≤ 200 µs 2)
- Tekrarlama hassasiyeti (tepki süresi)
- 85 µs 2)
- Anahtarlama frekansı
- 2.500 Hz 3)
- Pin/damar düzeni
- BN
- + (L+)
- WH
- ǬL1/MF
Dijital çıkış, karanlık ile anahtarlama, nesne mevcut → ǬL1 YÜKSEK çıkışı 4)
Sensörün Pin 2 fonksiyonu yapılandırılabilirdiğer ayar olanakları, IO-Link üzerinden sunulur - BU
- - (M)
- BK
- QL1/C
Dijital çıkış, aydınlık ile anahtarlama, nesne mevcut → QL1 DÜŞÜK çıkışı 4)
Sensörün Pin 4 fonksiyonu yapılandırılabilirdiğer ayar olanakları, IO-Link üzerinden sunulur - Gövde yapısı
- Dört köşeli form
- Boyutlar ( G x Y x D)
- 15,6 mm x 49,5 mm x 43,1 mm
- Bağlantı
- Kablo, 4-telli, 2 m
- Bağlantı ayrıntısı
- Derin dondurma özelliği
- 0 °C altında kablo deforme edilmemelidir
- Kablo çapı
- 0,14 mm²
- Kablo çapı
- Ø 3,4 mm
- Kablo uzunluğu (L)
- 2 m
- Bükme yarıçapı
- Hareketli durumda > 12 x kablo çapı
- Bükme periyotları
- 1.000.000
- Malzeme
- Gövde
- Metal, Basınçlı çinko döküm
- Ön cam
- Plastik, PMMA
- Kablo
- Plastik, PVC
- Ağırlık
- Yakl. 132 g
- Sabitleme vidalarının maks. sıkma torku
- 1,4 Nm
- Koruma sınıfı
IP66 (EN 60529)
IP67 (EN 60529)
IP69 (EN 60529)
- Çalışma ortamı sıcaklığı
- –20 °C ... +55 °C
- Depo ortam sıcaklığı
- –40 °C ... +70 °C
- Isınma süresi
- < 15 min, –10 °C altındaki Tu'da
- Tip. Ortam ışığına dayanıklılık
Yapay ışık: ≤ 50.000 lx
Güneş ışığı: ≤ 50.000 lx
- Darbe dayanımı
- 50 g, 11 ms (X, Y, Z ekseni boyunca 25 pozitif ve 25 negatif darbe, toplam 150 darbe (EN60068-2-27))
- Titreşime karşı dayanıklılık
- 10 Hz ... 2.000 Hz (Genlik 0,5 mm / 10 g, her eksende 20 Sweep, X, Y, Z ekseni için, 1 Oktav/dak, (EN60068-2-6))
- Nem
- 35 % ... 95 %, bağıl nem (yoğuşma oluşmaz)
- Elektromanyetik uyumluluk (EMV)
- EN 60947-5-2
- Temizlik maddesi dayanıklılığı
- ECOLAB
- UL-dosya no.
- NRKH.E181493 & NRKH7.E181493
- Smart Task tanımı
- Temel mantık
- Mantık fonksiyonu
Doğrudan
VE
VEYA
- Zamanlayıcı fonksiyonu
Devre dışı bırakılmış
Açılma gecikmesi
Kapanma gecikmesi
Açılma ve kapanma gecikmesi
Pals (One Shot)
- İnverter
- Evet
- Anahtarlama frekansı
SIO Logic: 2000 Hz 1)
IOL: 1600 Hz 2)
- Tepki süresi
SIO Logic: 250 µs 1)
IOL: 300 µs 2)
- Tekrarlanabilirlik
SIO Logic: 120 µs 1)
2)
- Anahtarlama sinyali
- Anahtarlama sinyali QL1
- Anahtarlama çıkışı
- Anahtarlama sinyali ǬL1
- Anahtarlama çıkışı
- Cihaz sıcaklığı
- Ölçüm mesafesi
- Çok soğuk, soğuk, dengeli, ılık, sıcak
- Cihaz durumu
- Evet
- Ayrıntılı cihaz durumu
- Evet
- Çalışma saati sayacı
- Evet
- Sıfırlama fonksiyonlu çalışma saati sayacı
- Evet
- Öğretme kalitesi
- Evet
- EU declaration of conformity
- ✔
- UK declaration of conformity
- ✔
- ACMA declaration of conformity
- ✔
- MAR declaration of conformity
- ✔
- China-RoHS
- ✔
- ECOLAB sertifikası
- ✔
- cULus sertifikası
- ✔
- IO-Link
- ✔
- lazer güvenliği (IEC 60825-1) üretici beyanı
- ✔
- ECLASS 5.0
- 27270904
- ECLASS 5.1.4
- 27270904
- ECLASS 6.0
- 27270904
- ECLASS 6.2
- 27270904
- ECLASS 7.0
- 27270904
- ECLASS 8.0
- 27270904
- ECLASS 8.1
- 27270904
- ECLASS 9.0
- 27270904
- ECLASS 10.0
- 27270904
- ECLASS 11.0
- 27270904
- ECLASS 12.0
- 27270903
- ETIM 5.0
- EC002719
- ETIM 6.0
- EC002719
- ETIM 7.0
- EC002719
- ETIM 8.0
- EC002719
- UNSPSC 16.0901
- 39121528
