WTB16I-24161122A00 | SECA Mühendislik
Sick / Fotoseller

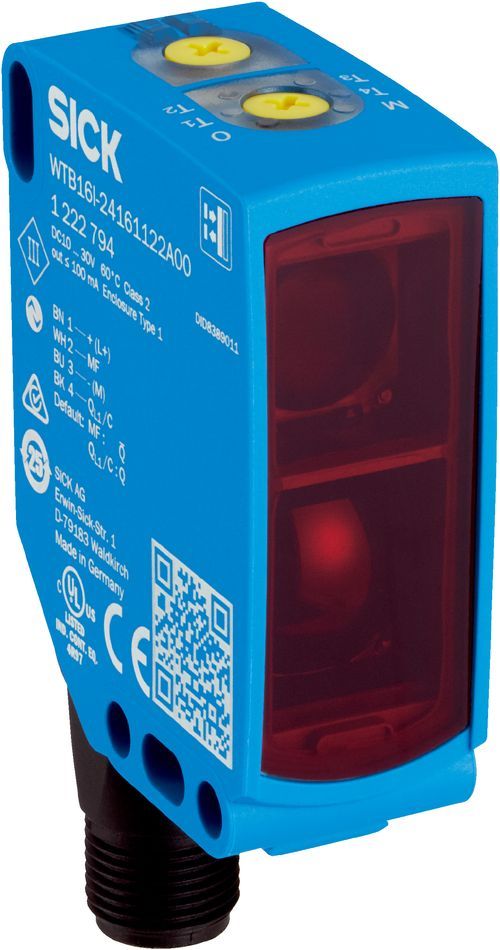

WTB16I-24161122A00
Ürün verileri
Teknik Özellikler 123 parametre
Fonksiyon prensibi Cisimden yansımalı sensör
Çalışma prensibi ayrıntısı Arka fon bastırma
Algılama mesafesi
Min. algılama mesafesi 10 mm
Maksimum algılama mesafesi 1.500 mm
Arka fon bastırma için anahtarlama eşiği ayar aralığı 100 mm ... 1.500 mm
Referans nesne İndirmeler
%90 remisyon derecesine sahip nesne (DIN 5033 uyarınca standart beyaza karşılık gelir)
Ayarlanan algılama mesafesi ile arka fon arasındaki minimum mesafe (siyah %6 / beyaz %90) 70 mm, 600 mm mesafede
En iyi performans için önerilen algılama mesafesi aralığı 100 mm ... 600 mm
Işık noktası biçimi Nokta şeklinde
Işık demeti çapı (mesafe) Ø 12 mm (800 mm)
Gönderme ışık huzmesinin maksimum yayılması ve norm gönderme ekseni (meyilli açı) < +/- 1.0° (TU = +23 °C’de)
LED karakteristik verileri
Normatif referans EN 62471:2008-09 | IEC 62471:2006, modifiye edilmiş
LED risk grubu işareti Serbest grup
Ortalama kullanım süresi TU = +25 °C’de 100.000 saat
Bastırma-döndürme elemanı 1 BluePilot: anahtarlama mesafesinin ayarlanması için
Bastırma-döndürme elemanı 2 BluePilot: zaman fonksiyonunu ayarlamak için
IO-Link Sensör parametrelerini ve Smart Task fonksiyonlarını ayarlamak için
Mavi LED 1 BluePilot: Algılama mesafesi göstergesi
Mavi LED 2 BluePilot: Zaman fonksiyonu göstergesi
Yeşil LED Durum göstergesi
Sarı LED Işık alımı durumu
TM (kullanım ömrü) 20 yıl (EN ISO 13849, Kullanım oranı: %60)
Veri aktarma hızı COM2 (38,4 kBaud)
Proses verisi uzunluğu 16 Bit
Proses verisi yapısı Bit 0 = Anahtarlama sinyali QL1
Bit 1 = Anahtarlama sinyali QL2
Gerilim kaynağı UB 10 V DC ... 30 V DC 1) Kullanım kategorisi DC-12 (EN 60947-5-2 uyarınca)
DC-13 (EN 60947-5-2 uyarınca)
Akım tüketimi ≤ 30 mA, yüksüz. UB = 24 V’ta
Anahtarlama tipi Aydınlık/karanlık ile anahtarlama
Sinyal gerilimi PNP HIGH/LOW Yaklaşık UB -2,5 V / 0 V
Sinyal gerilimi NPN HIGH/LOW Yaklaşık UB / < 2,5 V
Çıkış akımı Imax. ≤ 100 mA
Koruma devreleri Çıkışlar Ters kutup korumalı
Aşırı akım ve kısa devre korumalı
Tekrarlama hassasiyeti (tepki süresi) 150 µs
Anahtarlama frekansı 1.000 Hz 3)
Zaman fonksiyonu Devre dışı bırakılmış (fabrika ayarı), Açılma gecikmesi, Kapanma gecikmesi, Açılma ve kapanma gecikmesi, Pals (One Shot)
Gecikme süresi Bastırma-döndürme elemanı üzerinden ayarlanabilir, 0 ms ... 30.000 ms, 0 ms (Fabrika ayarları)
Fonksiyon Pin 4 / siyah (BK) Dijital çıkış, aydınlık ile anahtarlama, nesne mevcut → QL1 YÜKSEK çıkışı; IO-Link iletişimi C 4)
Fonksiyon Pin 4 / siyah (BK) - Ayrıntı Sensörün Pin 4 fonksiyonu yapılandırılabilir, diğer ayar olanakları, IO-Link üzerinden sunulur
Fonksiyon Pin 2 / beyaz (WH) Dijital çıkış, karanlık ile anahtarlama, nesne mevcut → ǬL1 DÜŞÜK çıkışı 4)
Fonksiyon Pin 2 / beyaz (WH) - Ayrıntı Sensörün Pin 2 fonksiyonu yapılandırılabilir, diğer ayar olanakları, IO-Link üzerinden sunulur
Gövde yapısı Dört köşeli form
Boyutlar ( G x Y x D) 20 mm x 55,7 mm x 42 mm
Erkek konnektör Plastik, VISTAL®
Sabitleme vidalarının maks. sıkma torku 1,3 Nm Koruma sınıfı IP66 (EN 60529)
IP67 (EN 60529)
IP69 (EN 60529) 1)
Çalışma ortamı sıcaklığı –40 °C ... +60 °C
Depo ortam sıcaklığı –40 °C ... +75 °C Darbe dayanımı 50 g, 11 ms (X, Y, Z ekseni boyunca 25 pozitif ve 25 negatif darbe, toplam 150 darbe (EN60068-2-27))
50 g, 6 ms (X, Y, Z ekseni boyunca 5.000 pozitif ve 5.000 negatif darbe, toplam 30.000 darbe (EN60068-2-27))
Titreşime karşı dayanıklılık 10 Hz ... 2.000 Hz (Genlik 0,5 mm / 10 g, her eksende 20 Sweep, X, Y, Z ekseni için, 1 Oktav/dak, (EN60068-2-6))
Nem 35 % ... 95 %, bağıl nem (yoğuşma oluşmaz)
Elektromanyetik uyumluluk (EMV) EN 60947-5-2
Temizlik maddesi dayanıklılığı ECOLAB
UL-dosya no. NRKH.E181493 & NRKH7.E181493
Smart Task tanımı Temel mantık Mantık fonksiyonu Doğrudan
VE
VEYA
Pencere
Histerezis
Zamanlayıcı fonksiyonu Devre dışı bırakılmış
Açılma gecikmesi
Kapanma gecikmesi
Açılma ve kapanma gecikmesi
Pals (One Shot)
Anahtarlama frekansı SIO Logic: 800 Hz 1)
IOL: 650 Hz 2)
Tepki süresi SIO Logic: 600 µs 1)
IOL: 750 µs 2)
Tekrarlanabilirlik SIO Logic: 300 µs 1)
IOL: 400 µs 2)
Anahtarlama sinyali QL1 Anahtarlama çıkışı
Anahtarlama sinyali ǬL1 Anahtarlama çıkışı
EU declaration of conformity ✔
UK declaration of conformity ✔
ACMA declaration of conformity ✔
MAR declaration of conformity ✔
Fotobiyolojik güvenlik (DIN EN 62471) sertifikası ✔
