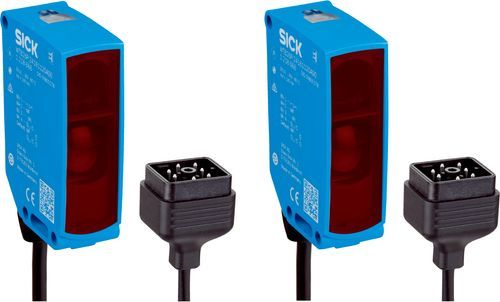

WSE26P-3B112100ZZZ
Ürün verileri
Teknik Özellikler 98 parametre
Fonksiyon prensibi Karşılıklı fotosel
Algılama mesafesi
Min. algılama mesafesi 0 m
Maksimum algılama mesafesi 60 m
Alıcı ile verici arasındaki maks. mesafe aralığı (çalışma rezervi 1) 0 m ... 60 m
Alıcı ile verici arasındaki önerilen mesafe aralığı (çalışma rezervi 2) 0 m ... 50 m
En iyi performans için önerilen algılama mesafesi aralığı
0 m ... 50 m
Işık türü Görünebilir kırmızı ışık
Işık noktası biçimi Nokta şeklinde
Işık demeti çapı (mesafe) Ø 115 mm (15 m)
Gönderme ışık huzmesinin maksimum yayılması ve norm gönderme ekseni (meyilli açı) < +/- 1.0° (TU = +23 °C’de)
LED karakteristik verileri
Normatif referans EN 62471:2008-09 | IEC 62471:2006, modifiye edilmiş
LED risk grubu işareti Serbest grup
Ortalama kullanım süresi TU = +25 °C’de 100.000 saat
Mavi LED BluePilot: Hizalama yardımı
Yeşil LED Durum göstergesi
Sarı LED Işık alımı durumu
TM (kullanım ömrü) 20 yıl (EN ISO 13849, Kullanım oranı: %60)
Gerilim kaynağı UB 10 V DC ... 30 V DC 1) Kullanım kategorisi DC-12 (EN 60947-5-2 uyarınca)
DC-13 (EN 60947-5-2 uyarınca)
Akım tüketimi, verici ≤ 30 mA, < 50 mA, yüksüz. UB = 24 V’ta 2)
Akım tüketimi, alıcı ≤ 30 mA, < 50 mA, yüksüz. UB = 24 V’ta 2)
Anahtarlama tipi Aydınlık/karanlık ile anahtarlama
Sinyal gerilimi PNP HIGH/LOW Yaklaşık UB -2,5 V / 0 V
Sinyal gerilimi NPN HIGH/LOW Yaklaşık UB / < 2,5 V
Çıkış akımı Imax. ≤ 100 mA
Koruma devreleri Çıkışlar Ters kutup korumalı
Aşırı akım ve kısa devre korumalı
Tekrarlama hassasiyeti (tepki süresi) 150 µs
Anahtarlama frekansı 1.000 Hz 4)
Fonksiyon Pin 6 / gri (GR) 0 V uyarınca test
Fonksiyon Pin 4 / siyah (BK) Dijital çıkış, aydınlık ile anahtarlama, nesne mevcut → QL1 DÜŞÜK çıkışı 5)
Fonksiyon Pin 5 / beyaz (WH) Dijital çıkış, karanlık ile anahtarlama, nesne mevcut → ǬL1 YÜKSEK çıkışı
Gövde yapısı Dört köşeli form
Boyutlar ( G x Y x D) 24,6 mm x 82,5 mm x 53,3 mm
Bağlantı Q7 erkek konnektörlü kablo, 7 pin, DC kodlamalı, 298 mm
Derin dondurma özelliği 0 °C altında kablo deforme edilmemelidir
Bükme yarıçapı Hareketli durumda > 12 x kablo çapı
Bükme periyotları 1.000.000
Erkek konnektör Plastik, VISTAL®
Sabitleme vidalarının maks. sıkma torku 1,3 Nm
Koruma sınıfı IP65 (EN 60529)
Çalışma ortamı sıcaklığı –40 °C ... +60 °C
Depo ortam sıcaklığı –40 °C ... +75 °C Darbe dayanımı 50 g, 11 ms (X, Y, Z ekseni boyunca 25 pozitif ve 25 negatif darbe, toplam 150 darbe (EN60068-2-27))
50 g, 6 ms (X, Y, Z ekseni boyunca 5.000 pozitif ve 5.000 negatif darbe, toplam 30.000 darbe (EN60068-2-27))
Titreşime karşı dayanıklılık 10 Hz ... 2.000 Hz (Genlik 0,5 mm / 10 g, her eksende 20 Sweep, X, Y, Z ekseni için, 1 Oktav/dak, (EN60068-2-6))
Nem 35 % ... 95 %, bağıl nem (yoğuşma oluşmaz)
Elektromanyetik uyumluluk (EMV) EN 60947-5-2
UL-dosya no. NRKH.E181493 & NRKH7.E181493
EU declaration of conformity ✔
UK declaration of conformity ✔
ACMA declaration of conformity ✔
MAR declaration of conformity ✔
Fotobiyolojik güvenlik (DIN EN 62471) sertifikası ✔
