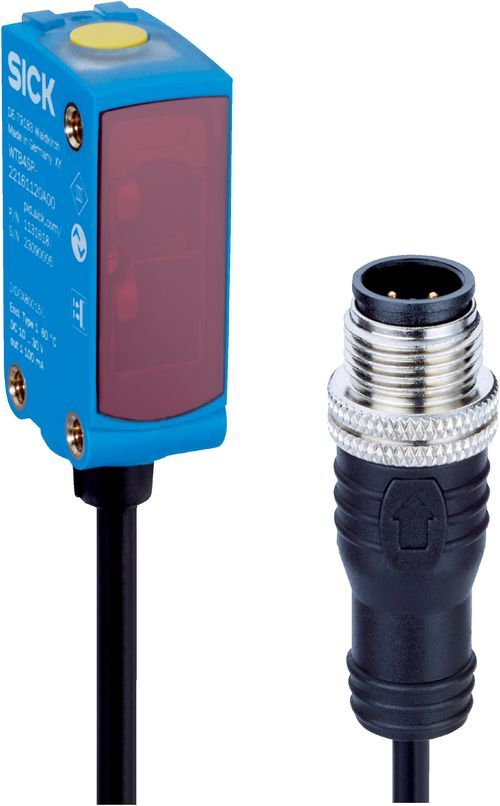

WLA4SP-84162130A00
Ürün verileri
Teknik Özellikler 127 parametre
Fonksiyon prensibi Reflektörlü sensör
Çalışma prensibi ayrıntısı Reflektör minimum mesafesi olmadan (tek lens sensör / koaksiyel optik)
Algılama mesafesi
Min. algılama mesafesi 0 m
Maksimum algılama mesafesi 7,1 m
Reflektör ile sensör arasındaki maks. mesafe aralığı (çalışma rezervi 1) 0 m ... 7,1 m
İndirmeler
Reflektör ile sensör arasındaki önerilen mesafe aralığı (çalışma rezervi 3,75)
0 m ... 5 m
Referans reflektör PL80 reflektör
En iyi performans için önerilen algılama mesafesi aralığı 0 m ... 5 m
Polarizasyon filtresi Evet
Işık türü Görünebilir kırmızı ışık
Işık noktası biçimi Nokta şeklinde
Işık demeti çapı (mesafe) 150 mm (5 m)
Gönderme ışık huzmesinin maksimum yayılması ve norm gönderme ekseni (meyilli açı) < +/- 1.5° (TU = +23 °C’de)
LED karakteristik verileri
Normatif referans EN 62471:2008-09 | IEC 62471:2006, modifiye edilmiş
LED risk grubu işareti Serbest grup
Ortalama kullanım süresi TU = +25 °C’de 100.000 saat
Öğretme tuşu BluePilot: hassasiyeti ayarlamak için
IO-Link Sensör parametrelerini ve Smart Task fonksiyonlarını ayarlamak için
Mavi LED BluePilot: Hizalama yardımı
Yeşil LED Durum göstergesi
Sarı LED Işık alımı durumu
Özel uygulamalar Folyoya sarılı nesnelerin algılanması
Veri aktarma hızı COM2 (38,4 kBaud)
Proses verisi uzunluğu 16 Bit
Proses verisi yapısı Bit 0 = Anahtarlama sinyali QL1
Bit 1 = Anahtarlama sinyali QL2
Bit 2 ... 15 = Mevcut alıcı seviyesi (canlı)
DEZ önceki modeller için desteklenen DeviceID'ler 8388903
Gerilim kaynağı UB 10 V DC ... 30 V DC 1) Kullanım kategorisi DC-12 (EN 60947-5-2 uyarınca)
DC-13 (EN 60947-5-2 uyarınca)
Akım tüketimi ≤ 20 mA, yüksüz. UB = 24 V’ta
Anahtarlama tipi Aydınlık/karanlık ile anahtarlama
Sinyal gerilimi PNP HIGH/LOW Yaklaşık UB -2,5 V / 0 V
Sinyal gerilimi NPN HIGH/LOW Yaklaşık UB / < 2,5 V
Çıkış akımı Imax. ≤ 100 mA
Koruma devreleri Çıkışlar Ters kutup korumalı
Tekrarlama hassasiyeti (tepki süresi) 150 µs
Anahtarlama frekansı 1.000 Hz
Fonksiyon Pin 4 / siyah (BK) Dijital çıkış, aydınlık ile anahtarlama, nesne mevcut → QL1 DÜŞÜK çıkışı, IO-Link iletişimi C 2)
Fonksiyon Pin 4 / siyah (BK) - Ayrıntı Sensörün Pin 4 fonksiyonu yapılandırılabilir, diğer ayar olanakları, IO-Link üzerinden sunulur
Fonksiyon Pin 2 / beyaz (WH) Dijital çıkış, karanlık ile anahtarlama, nesne mevcut → ǬL1 YÜKSEK çıkışı 2)
Fonksiyon Pin 2 / beyaz (WH) - Ayrıntı Sensörün Pin 2 fonksiyonu yapılandırılabilir, diğer ayar olanakları, IO-Link üzerinden sunulur
Gövde yapısı Dört köşeli form
Boyutlar ( G x Y x D) 12,1 mm x 41,9 mm x 18,6 mm
Bağlantı Erkek konnektörle birlikte kablo M12, 4 pinli, 190 mm
Derin dondurma özelliği 0 °C altında kablo deforme edilmemelidir
Erkek konnektör uzunluğu 48 mm
Erkek konnektör Plastik, VISTAL®
Sabitleme vidalarının maks. sıkma torku 0,4 Nm Koruma sınıfı IP66 (EN 60529)
IP67 (EN 60529)
Çalışma ortamı sıcaklığı –40 °C ... +60 °C
Depo ortam sıcaklığı –40 °C ... +75 °C Tip. Ortam ışığına dayanıklılık Yapay ışık: ≤ 50.000 lx
Güneş ışığı: ≤ 50.000 lx
Darbe dayanımı 30 g, 11 ms (X, Y, Z ekseni boyunca 3 pozitif ve 3 negatif darbe, toplam 18 darbe (EN60068-2-27))
Titreşime karşı dayanıklılık 10 Hz ... 1.000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))
Nem 35 % ... 95 %, bağıl nem (yoğuşma oluşmaz)
Elektromanyetik uyumluluk (EMV) EN 60947-5-2
Temizlik maddesi dayanıklılığı ECOLAB
UL-dosya no. NRKH.E181493 & NRKH7.E181493
Smart Task tanımı Temel mantık Mantık fonksiyonu Doğrudan
VE
VEYA
Zamanlayıcı fonksiyonu Devre dışı bırakılmış
Açılma gecikmesi
Kapanma gecikmesi
Açılma ve kapanma gecikmesi
Pals (One Shot)
Anahtarlama frekansı SIO Logic: 800 Hz 1)
Tepki süresi SIO Logic: 600 µs 1)
Tekrarlanabilirlik SIO Logic: 200 µs 1)
Anahtarlama sinyali QL1 Anahtarlama çıkışı
Anahtarlama sinyali ǬL1 Anahtarlama çıkışı
Ölçüm mesafesi Çok soğuk, soğuk, dengeli, ılık, sıcak
Ayrıntılı cihaz durumu Evet
Sıfırlama fonksiyonlu çalışma saati sayacı Evet
Çalışma kalitesi Evet, Kirlilik göstergesi
