WLD4FP-21A12130ZZZ | SECA Mühendislik
Sick / Fotoseller

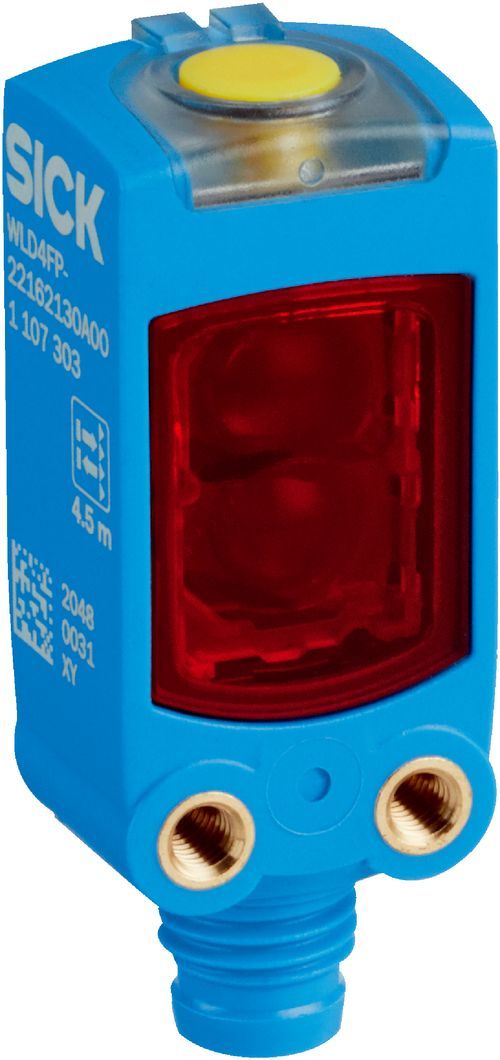

WLD4FP-21A12130ZZZ
Ürün verileri
Teknik Özellikler 85 parametre
Fonksiyon prensibi Reflektörlü sensör
Çalışma prensibi ayrıntısı Reflektörle minimum mesafede (çift lens sistemi)
Algılama mesafesi
Min. algılama mesafesi 0 m
Maksimum algılama mesafesi 4,5 m
Reflektör ile sensör arasındaki maks. mesafe aralığı (çalışma rezervi 1) 0,015 m ... 4,5 m
Reflektör ile sensör arasındaki önerilen mesafe aralığı (çalışma rezervi 3,75)
0,035 m ... 3,9 m
Referans reflektör P250 reflektör
En iyi performans için önerilen algılama mesafesi aralığı 0,035 m ... 3,9 m
Polarizasyon filtresi Evet
Işık türü Görünebilir kırmızı ışık
Işık noktası biçimi Nokta şeklinde
Işık demeti çapı (mesafe) Ø 38 mm (1.000 mm)
Gönderme ışık huzmesinin maksimum yayılması ve norm gönderme ekseni (meyilli açı) < +/- 1.5° (TU = +23 °C’de)
LED karakteristik verileri
Normatif referans EN 62471:2008-09 | IEC 62471:2006, modifiye edilmiş
LED risk grubu işareti Serbest grup
Ortalama kullanım süresi TU = +25 °C’de 100.000 saat
Öğretme tuşu BluePilot: hassasiyeti ayarlamak için
Mavi LED BluePilot: Hizalama yardımı
Yeşil LED Durum göstergesi
Sarı LED Işık alımı durumu
TM (kullanım ömrü) 20 yıl (EN ISO 13849, Kullanım oranı: %60)
Gerilim kaynağı UB 10 V DC ... 30 V DC 1) Kullanım kategorisi DC-12 (EN 60947-5-2 uyarınca)
DC-13 (EN 60947-5-2 uyarınca)
Akım tüketimi ≤ 20 mA, yüksüz. UB = 24 V’ta
Anahtarlama tipi Aydınlık ile anahtarlama
Sinyal gerilimi PNP HIGH/LOW Yaklaşık UB -2,5 V / 0 V
Çıkış akımı Imax. ≤ 100 mA
Koruma devreleri Çıkışlar Ters kutup korumalı
Tekrarlama hassasiyeti (tepki süresi) 150 µs 2)
Anahtarlama frekansı 1.000 Hz 3)
Fonksiyon Pin 4 / siyah (BK) Dijital çıkış, aydınlık ile anahtarlama, nesne mevcut → Q DÜŞÜK çıkışı
Gövde yapısı Dört köşeli form
Boyutlar ( G x Y x D) 16 mm x 40,1 mm x 12,1 mm
Bağlantı 3 pinli M8 erkek konnektör
Erkek konnektör Plastik, VISTAL®
Sabitleme vidalarının maks. sıkma torku 0,4 Nm Koruma sınıfı IP66 (EN 60529)
IP67 (EN 60529)
IP69 (EN 60529)
Çalışma ortamı sıcaklığı –40 °C ... +60 °C
Depo ortam sıcaklığı –40 °C ... +75 °C Tip. Ortam ışığına dayanıklılık Yapay ışık: ≤ 50.000 lx
Güneş ışığı: ≤ 50.000 lx
Darbe dayanımı 30 g, 11 ms (X, Y, Z ekseni boyunca 3 pozitif ve 3 negatif darbe, toplam 18 darbe (EN60068-2-27))
Titreşime karşı dayanıklılık 10 Hz ... 1.000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))
Nem 35 % ... 95 %, bağıl nem (yoğuşma oluşmaz)
Elektromanyetik uyumluluk (EMV) EN 60947-5-2
Temizlik maddesi dayanıklılığı ECOLAB
UL-dosya no. NRKH.E181493 & NRKH7.E181493
