WSE4FP-21312100ZZZ | SECA Mühendislik

Ürünler
/
Sick
/
Fotoseller
/

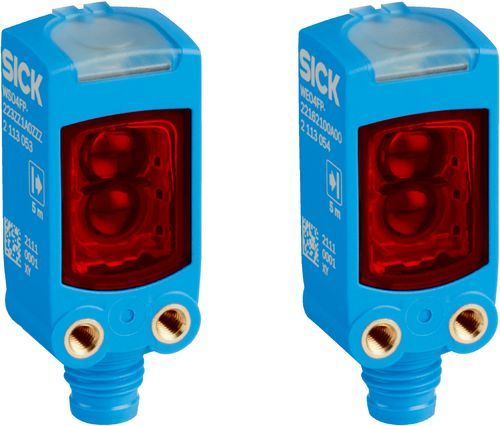

WSE4FP-21312100ZZZ

Sick/Fotoseller

WSE4FP-21312100ZZZ

Fotoseller | W4, WSE4FP-21312100ZZZ | Dinsinden min. / maks.: 0 m / 10 m | Fonksiyon prensibi: Karşılıklı fotosel | Anahtarlama çıkışı: İtme-çekme: PNP/NPN | Anahtarlama tipi: Aydınlık ile anahtarlama | Bağlantı tipi: 3 pinli M8 erkek konnektör | Işık kaynağı: PinPoint LED | Işık türü: Görünebilir kırmızı ışık | Gövde malzemesi: VISTAL® | Ayarlama: Yok | Gövde yapısı: Dört köşeli form

WSE4FP-21312100ZZZ

Ürün verileri

Teknik Özellikler

85 parametre

Fonksiyon prensibi: Karşılıklı fotosel
Algılama mesafesi
Min. algılama mesafesi: 0 m
Maksimum algılama mesafesi: 10 m
Alıcı ile verici arasındaki maks. mesafe aralığı (çalışma rezervi 1): 0 m ... 10 m
Alıcı ile verici arasındaki önerilen mesafe aralığı (çalışma rezervi 2): 0 m ... 7,5 m

İndirmeler

(CS) dataSheet WSE4FP-21312100ZZZ 1120404 cs

(DA) dataSheet WSE4FP-21312100ZZZ 1120404 da

(DE) dataSheet WSE4FP-21312100ZZZ 1120404 de

(EN) dataSheet WSE4FP-21312100ZZZ 1120404 en

(ES) dataSheet WSE4FP-21312100ZZZ 1120404 es

(Fİ) dataSheet WSE4FP-21312100ZZZ 1120404 fi

(FR) dataSheet WSE4FP-21312100ZZZ 1120404 fr

(İT) dataSheet WSE4FP-21312100ZZZ 1120404 it

(JA) dataSheet WSE4FP-21312100ZZZ 1120404 ja

(KO) dataSheet WSE4FP-21312100ZZZ 1120404 ko

(NL) dataSheet WSE4FP-21312100ZZZ 1120404 nl

(PL) dataSheet WSE4FP-21312100ZZZ 1120404 pl

(PT) dataSheet WSE4FP-21312100ZZZ 1120404 pt

(RU) dataSheet WSE4FP-21312100ZZZ 1120404 ru

(SV) dataSheet WSE4FP-21312100ZZZ 1120404 sv

(TR) dataSheet WSE4FP-21312100ZZZ 1120404 tr

(ZF) dataSheet WSE4FP-21312100ZZZ 1120404 zf

(ZH) dataSheet WSE4FP-21312100ZZZ 1120404 zh

En iyi performans için önerilen algılama mesafesi aralığı

0 m ... 7,5 m

Verici ışını

Işık kaynağı

PinPoint LED

Işık türü

Görünebilir kırmızı ışık

Işık noktası biçimi

Nokta şeklinde

Işık demeti çapı (mesafe)

Ø 40 mm (1.000 mm)

Gönderme ışık huzmesinin maksimum yayılması ve norm gönderme ekseni (meyilli açı)

< +/- 1.5° (T_U = +23 °C’de)

LED karakteristik verileri

Normatif referans

EN 62471:2008-09 | IEC 62471:2006, modifiye edilmiş

LED risk grubu işareti

Serbest grup

Dalga uzunluğu

635 nm

Ortalama kullanım süresi

T_U = +25 °C’de 100.000 saat

Ayarlama

Kablo/pin

Vericiyi devre dışı bırakmak ve test mantığını uygulamak için

Gösterge

Mavi LED

BluePilot: Hizalama yardımı

Yeşil LED

Durum göstergesi
Kalıcı açık: Power on

Sarı LED

Işık alımı durumu
Statik açık: Nesne mevcut değil
Statik kapalı: Nesne mevcut

Münferit bileşenler stok numarası

WSO4FP-213ZZ1A0ZZZ, 2121131

WEO4FP-21312100ZZZ, 2121132

MTTFD

574 yıl

DCavg

0 %

TM (kullanım ömrü)

20 yıl

Gerilim kaynağı UB

10 V DC ... 30 V DC ¹⁾

Sinyal taşıma

≤ 5 V_ss

Kullanım kategorisi

DC-12 (EN 60947-5-2 uyarınca)

DC-13 (EN 60947-5-2 uyarınca)

Akım tüketimi

≤ 20 mA, yüksüz. U_B = 24 V’ta

Koruma sınıfı

III

Dijital çıkış

Adet

1

Tür

İtme-çekme: PNP/NPN

Anahtarlama tipi

Aydınlık ile anahtarlama

Sinyal gerilimi PNP HIGH/LOW

Yaklaşık U_B-2,5 V / 0 V

Sinyal gerilimi NPN HIGH/LOW

Yaklaşık U_B / < 2,5 V

Çıkış akımı Imax.

≤ 100 mA

Koruma devreleri Çıkışlar

Ters kutup korumalı

Aşırı akıma dayanıklı

Kısa devre korumalı

Tepki süresi

≤ 500 µs

Anahtarlama frekansı

1.000 Hz ²⁾

Pin/damar düzeni, verici

Fonksiyon Pin 4 / siyah (BK)

Giriş, çıkış kapalı, LOW active

Pin/damar düzeni, alıcı

Fonksiyon Pin 4 / siyah (BK)

Dijital çıkış, aydınlık ile anahtarlama, nesne mevcut → Q DÜŞÜK çıkışı ³⁾

Gövde yapısı

Dört köşeli form

Model ayrıntısı

Flat

Boyutlar ( G x Y x D)

16 mm x 40,1 mm x 12,1 mm

Bağlantı

3 pinli M8 erkek konnektör

Malzeme

Gövde

Plastik, VISTAL®

Ön cam

Plastik, PMMA

Erkek konnektör

Plastik, VISTAL®

Ağırlık

Yakl. 30 g

Sabitleme vidalarının maks. sıkma torku

0,4 Nm

Koruma sınıfı

IP66 (EN 60529)

IP67 (EN 60529)

Çalışma ortamı sıcaklığı

–40 °C ... +60 °C

Depo ortam sıcaklığı

–40 °C ... +75 °C

Tip. Ortam ışığına dayanıklılık

Yapay ışık: ≤ 15.000 lx

Güneş ışığı: ≤ 50.000 lx

Darbe dayanımı

30 g, 11 ms (X, Y, Z ekseni boyunca 3 pozitif ve 3 negatif darbe, toplam 18 darbe (EN60068-2-27))

Titreşime karşı dayanıklılık

10 Hz ... 1.000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))

Nem

35 % ... 95 %, bağıl nem (yoğuşma oluşmaz)

Elektromanyetik uyumluluk (EMV)

EN 60947-5-2

Temizlik maddesi dayanıklılığı

ECOLAB

UL-dosya no.

NRKH.E181493 & NRKH7.E181493

ECLASS 5.0

27270901

ECLASS 5.1.4

27270901

ECLASS 6.0

27270901

ECLASS 6.2

27270901

ECLASS 7.0

27270901

ECLASS 8.0

27270901

ECLASS 8.1

27270901

ECLASS 9.0

27270901

ECLASS 10.0

27270901

ECLASS 11.0

27270901

ECLASS 12.0

27270901

ETIM 5.0

EC002716

ETIM 6.0

EC002716

ETIM 7.0

EC002716

ETIM 8.0

EC002716

UNSPSC 16.0901

39121528
