WSE4FP-84161100A00 | SECA Mühendislik
Sick / Fotoseller

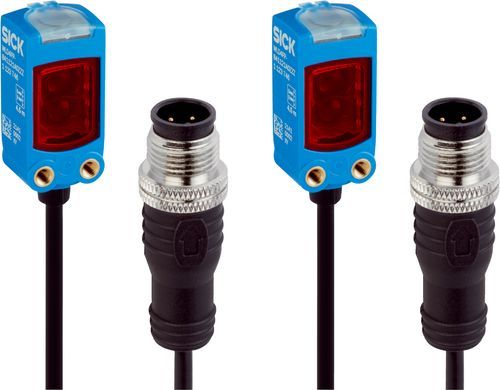

WSE4FP-84161100A00
Ürün verileri
Teknik Özellikler 123 parametre
Fonksiyon prensibi Karşılıklı fotosel
Algılama mesafesi
Min. algılama mesafesi 0 m
Maksimum algılama mesafesi 10 m
Alıcı ile verici arasındaki maks. mesafe aralığı (çalışma rezervi 1) 0 m ... 10 m
Alıcı ile verici arasındaki önerilen mesafe aralığı (çalışma rezervi 2) 0 m ... 7,5 m
En iyi performans için önerilen algılama mesafesi aralığı
0 m ... 7,5 m
Işık türü Görünebilir kırmızı ışık
Işık noktası biçimi Nokta şeklinde
Işık demeti çapı (mesafe) Ø 40 mm (1.000 mm)
Gönderme ışık huzmesinin maksimum yayılması ve norm gönderme ekseni (meyilli açı) < +/- 1.5° (TU = +23 °C’de)
LED karakteristik verileri
Normatif referans EN 62471:2008-09 | IEC 62471:2006, modifiye edilmiş
LED risk grubu işareti Serbest grup
Ortalama kullanım süresi TU = +25 °C’de 100.000 saat
IO-Link Sensör parametrelerini ve Smart Task fonksiyonlarını ayarlamak için
Kablo/pin Vericiyi devre dışı bırakmak ve test mantığını uygulamak için
Mavi LED BluePilot: Hizalama yardımı
Yeşil LED Durum göstergesi
Sarı LED Işık alımı durumu Münferit bileşenler stok numarası WSO4FP-843ZZ1A0ZZZ, 2126123
WEO4FP-84161100A00, 2126122
Veri aktarma hızı COM2 (38,4 kBaud)
Proses verisi uzunluğu 16 Bit
Proses verisi yapısı Bit 0 = Anahtarlama sinyali QL1
Bit 1 = Anahtarlama sinyali QL2
Gerilim kaynağı UB 10 V DC ... 30 V DC 1) Kullanım kategorisi DC-12 (EN 60947-5-2 uyarınca)
DC-13 (EN 60947-5-2 uyarınca)
Akım tüketimi ≤ 20 mA, yüksüz. UB = 24 V’ta
Anahtarlama tipi Karanlık ile anahtarlama
Sinyal gerilimi PNP HIGH/LOW Yaklaşık UB -2,5 V / 0 V
Sinyal gerilimi NPN HIGH/LOW Yaklaşık UB / < 2,5 V
Çıkış akımı Imax. ≤ 100 mA
Koruma devreleri Çıkışlar Ters kutup korumalı
Anahtarlama frekansı 1.000 Hz 2)
Fonksiyon Pin 4 / siyah (BK) Giriş, çıkış kapalı, LOW active
Fonksiyon Pin 4 / siyah (BK) Dijital çıkış, karanlık ile anahtarlama, nesne mevcut → ǬL1 YÜKSEK çıkışı; IO-Link iletişimi C 3)
Fonksiyon Pin 4 / siyah (BK) - Ayrıntı Sensörün Pin 4 fonksiyonu yapılandırılabilir, diğer ayar olanakları, IO-Link üzerinden sunulur
Fonksiyon Pin 2 / beyaz (WH) Dijital çıkış, karanlık ile anahtarlama, nesne mevcut → ǬL1 YÜKSEK çıkışı
Fonksiyon Pin 2 / beyaz (WH) - Ayrıntı Sensörün Pin 2 fonksiyonu yapılandırılabilir, diğer ayar olanakları, IO-Link üzerinden sunulur
Gövde yapısı Dört köşeli form
Boyutlar ( G x Y x D) 16 mm x 40,1 mm x 12,1 mm
Bağlantı Erkek konnektörle birlikte kablo M12, 4 pinli, 182 mm
Derin dondurma özelliği 0 °C altında kablo deforme edilmemelidir
Erkek konnektör Plastik, VISTAL®
Sabitleme vidalarının maks. sıkma torku 0,4 Nm Koruma sınıfı IP66 (EN 60529)
IP67 (EN 60529)
Çalışma ortamı sıcaklığı –40 °C ... +60 °C
Depo ortam sıcaklığı –40 °C ... +75 °C Tip. Ortam ışığına dayanıklılık Yapay ışık: ≤ 15.000 lx
Güneş ışığı: ≤ 50.000 lx
Darbe dayanımı 30 g, 11 ms (X, Y, Z ekseni boyunca 3 pozitif ve 3 negatif darbe, toplam 18 darbe (EN60068-2-27))
Titreşime karşı dayanıklılık 10 Hz ... 1.000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))
Nem 35 % ... 95 %, bağıl nem (yoğuşma oluşmaz)
Elektromanyetik uyumluluk (EMV) EN 60947-5-2
Temizlik maddesi dayanıklılığı ECOLAB
UL-dosya no. NRKH.E181493 & NRKH7.E181493
Smart Task tanımı Temel mantık Mantık fonksiyonu Doğrudan
VE
VEYA
Zamanlayıcı fonksiyonu Devre dışı bırakılmış
Açılma gecikmesi
Kapanma gecikmesi
Açılma ve kapanma gecikmesi
Pals (One Shot)
Anahtarlama frekansı SIO Logic: 800 Hz 1)
IOL: 750 Hz 2)
Tepki süresi SIO Logic: 600 µs 1)
IOL: 650 µs 2)
Tekrarlanabilirlik SIO Logic: 200 µs 1)
IOL: 250 µs 2)
Anahtarlama sinyali QL1 Anahtarlama çıkışı
Anahtarlama sinyali ǬL1 Anahtarlama çıkışı
Ölçüm mesafesi Çok soğuk, soğuk, dengeli, ılık, sıcak
Ayrıntılı cihaz durumu Evet
Sıfırlama fonksiyonlu çalışma saati sayacı Evet
