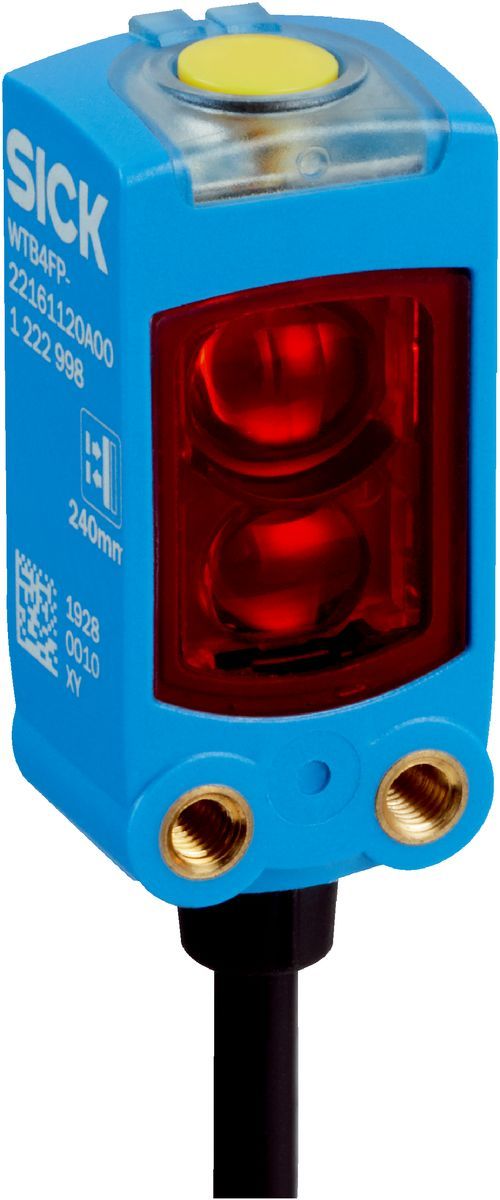

%90 remisyon derecesine sahip nesne (DIN 5033 uyarınca standart beyaza karşılık gelir)
Ayarlanan algılama mesafesi ile arka fon arasındaki minimum mesafe (siyah %6 / beyaz %90)
5 mm, 40 mm mesafede
En iyi performans için önerilen algılama mesafesi aralığı
30 mm ... 60 mm
Mesafe değeri
Ölçüm mesafesi
15 mm ... 100 mm
Çözünürlük
1 mm
Tekrarlanabilirlik
0,3 mm ... 1,5 mm 1)2)3)
Doğruluk
15 ... 60 mm mesafede tipik 0,8 mm, 60 ... 100 mm mesafede tipik 2,0 mm 1)1)
Mesafe değeri çıkışı
IO-Link üzerinden
Mesafe değerinin güncelleme hızı
20 ms
Verici ışını
Işık kaynağı
PinPoint LED
Işık türü
Görünebilir kırmızı ışık
Işık noktası biçimi
Nokta şeklinde
Işık demeti çapı (mesafe)
Ø 2 mm (50 mm)
Gönderme ışık huzmesinin maksimum yayılması ve norm gönderme ekseni (meyilli açı)
< +/- 1.5° (TU = +23 °C’de)
LED karakteristik verileri
Normatif referans
EN 62471:2008-09 | IEC 62471:2006, modifiye edilmiş
LED risk grubu işareti
Serbest grup
Dalga uzunluğu
635 nm
Ortalama kullanım süresi
TU = +25 °C’de 100.000 saat
Algılanabilir en küçük nesne (MDO), tipik.
0,1 mm (50 mm mesafede (%90 remisyon derecesine sahip nesne (DIN 5033 uyarınca standart beyaza karşılık gelir)))
Ayarlama
Öğretme tuşu
BluePilot: anahtarlama mesafesinin ayarlanması için
IO-Link
Sensör parametrelerini ve Smart Task fonksiyonlarını ayarlamak için
Gösterge
Mavi LED
BluePilot: Mod göstergesi, QL1 (LED 1-3 statik açık) ve QL2 (LED 5-7 statik açık) anahtarlama durumları göstergesi
Yeşil LED
Durum göstergesi Kalıcı açık: Power on Yanıp sönüyor: IO-Link modu
Sarı LED
Işık alımı durumu Kalıcı açık: Nesne mevcut Kalıcı kapalı: Nesne mevcut değil
Özel uygulamalar
Düz nesnelerin algılanması, Küçük nesneleri algılar
MTTFD
642 yıl
DCavg
0 %
TM (kullanım ömrü)
20 yıl (EN ISO 13849, Kullanım oranı: %60)
IO-Link
✔ , IO-Link V1.1
Veri aktarma hızı
COM2 (38,4 kBaud)
Döngü süresi
2,3 ms
Proses verisi uzunluğu
16 Bit
Proses verisi yapısı
Bit 0 = Anahtarlama sinyali QL1
Bit 1 = Anahtarlama sinyali QL2
Proses verileri yapısı A: Bit 2 ... 15 = mevcut alıcı seviyesi (canlı). Proses verileri yapısı B: Bit 2 ... 15 = Nesneye mesafe. A ile B arasında IO-Link üzerinden değiştirilebilir.
VendorID
26
DeviceID HEX
0x8002C2
DeviceID DEC
8389314
Uyumlu Masterport tipi
A
SIO modu destek
Evet
Gerilim kaynağı UB
10 V DC ... 30 V DC 1)
Sinyal taşıma
≤ 5 Vss
Kullanım kategorisi
DC-12 (EN 60947-5-2 uyarınca)
DC-13 (EN 60947-5-2 uyarınca)
Akım tüketimi
≤ 25 mA, yüksüz. UB = 24 V’ta
Koruma sınıfı
III
Dijital çıkış
Adet
2 (birbirinden ayrı ayarlanabilir)
Tür
İtme-çekme: PNP/NPN
Sinyal gerilimi PNP HIGH/LOW
Yaklaşık UB-2,5 V / 0 V
Sinyal gerilimi NPN HIGH/LOW
Yaklaşık UB / < 2,5 V
Çıkış akımı Imax.
≤ 100 mA
Koruma devreleri Çıkışlar
Ters kutup korumalı
Aşırı akıma dayanıklı
Kısa devre korumalı
Tepki süresi
≤ 1.000 µs 2)
Tekrarlama hassasiyeti (tepki süresi)
360 µs
Anahtarlama frekansı
500 Hz 3)
Pin/damar düzeni
Fonksiyon Pin 4 / siyah (BK)
Dijital çıkış, aydınlık ile anahtarlama, nesne mevcut → QL1 YÜKSEK çıkışı; IO-Link iletişimi C 4)
Fonksiyon Pin 4 / siyah (BK) - Ayrıntı
Sensörün Pin 4 fonksiyonu yapılandırılabilir, diğer ayar olanakları, IO-Link üzerinden sunulur
Fonksiyon Pin 2 / beyaz (WH)
Dijital çıkış, aydınlık ile anahtarlama, nesne mevcut → QL2 YÜKSEK çıkışı 4)
Fonksiyon Pin 2 / beyaz (WH) - Ayrıntı
Sensörün Pin 2 fonksiyonu yapılandırılabilir, diğer ayar olanakları, IO-Link üzerinden sunulur
Gövde yapısı
Dört köşeli form
Model ayrıntısı
Flat
Boyutlar ( G x Y x D)
16 mm x 40,1 mm x 12,1 mm
Bağlantı
Kablo, 4-telli, 2 m
Bağlantı ayrıntısı
Kablo çapı
0,14 mm²
Kablo çapı
Ø 3,4 mm
Kablo uzunluğu (L)
2 m
Malzeme
Gövde
Plastik, VISTAL®
Ön cam
Plastik, PMMA
Kablo
Plastik, PVC
Ağırlık
Yakl. 30 g
Sabitleme vidalarının maks. sıkma torku
0,4 Nm
Koruma sınıfı
IP66 (EN 60529)
IP67 (EN 60529)
Çalışma ortamı sıcaklığı
–40 °C ... +60 °C
Depo ortam sıcaklığı
–40 °C ... +75 °C
Tip. Ortam ışığına dayanıklılık
Yapay ışık: ≤ 50.000 lx
Güneş ışığı: ≤ 50.000 lx
Darbe dayanımı
30 g, 11 ms (X, Y, Z ekseni boyunca 3 pozitif ve 3 negatif darbe, toplam 18 darbe (EN60068-2-27))
Titreşime karşı dayanıklılık
10 Hz ... 1.000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))
