WTB4FP-21A11120ZZZ | SECA Mühendislik

Ürünler
/
Sick
/
Fotoseller
/

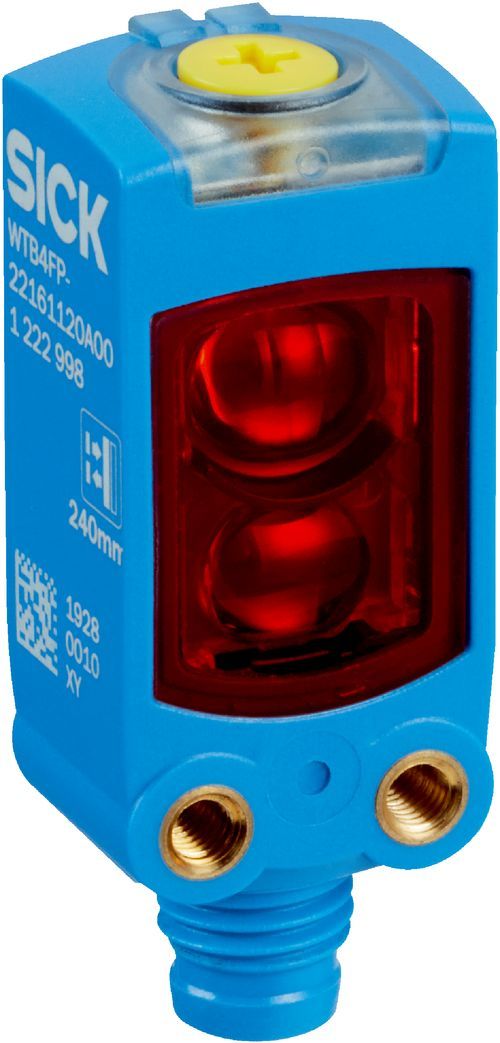

WTB4FP-21A11120ZZZ

Sick/Fotoseller

WTB4FP-21A11120ZZZ

Fotoseller | W4, WTB4FP-21A11120ZZZ | Dinsinden min. / maks.: 4 mm / 220 mm | Fonksiyon prensibi: Cisimden yansımalı sensör | Çalışma prensibi ayrıntısı: Arka fon bastırma | Anahtarlama çıkışı: PNP | Anahtarlama tipi: Aydınlık ile anahtarlama | Bağlantı tipi: 3 pinli M8 erkek konnektör | Işık kaynağı: PinPoint LED | Işık türü: Görünebilir kırmızı ışık | Gövde malzemesi: VISTAL® | Ayarlama: Öğretme tuşu, Potansiyometre, Bastırma-döndürme elemanı | Gövde yapısı: Dört köşeli form

WTB4FP-21A11120ZZZ

Ürün verileri

Teknik Özellikler

86 parametre

Fonksiyon prensibi: Cisimden yansımalı sensör
Çalışma prensibi ayrıntısı: Arka fon bastırma
Algılama mesafesi
Min. algılama mesafesi: 4 mm
Maksimum algılama mesafesi: 220 mm
Arka fon bastırma için anahtarlama eşiği ayar aralığı: 15 mm ... 220 mm
Referans nesne

İndirmeler

(CS) dataSheet WTB4FP-21A11120ZZZ 1131021 cs

(DA) dataSheet WTB4FP-21A11120ZZZ 1131021 da

(DE) dataSheet WTB4FP-21A11120ZZZ 1131021 de

(EN) dataSheet WTB4FP-21A11120ZZZ 1131021 en

(ES) dataSheet WTB4FP-21A11120ZZZ 1131021 es

(Fİ) dataSheet WTB4FP-21A11120ZZZ 1131021 fi

(FR) dataSheet WTB4FP-21A11120ZZZ 1131021 fr

(İT) dataSheet WTB4FP-21A11120ZZZ 1131021 it

(JA) dataSheet WTB4FP-21A11120ZZZ 1131021 ja

(KO) dataSheet WTB4FP-21A11120ZZZ 1131021 ko

(NL) dataSheet WTB4FP-21A11120ZZZ 1131021 nl

(PL) dataSheet WTB4FP-21A11120ZZZ 1131021 pl

(PT) dataSheet WTB4FP-21A11120ZZZ 1131021 pt

(RU) dataSheet WTB4FP-21A11120ZZZ 1131021 ru

(SV) dataSheet WTB4FP-21A11120ZZZ 1131021 sv

(TR) dataSheet WTB4FP-21A11120ZZZ 1131021 tr

(ZF) dataSheet WTB4FP-21A11120ZZZ 1131021 zf

(ZH) dataSheet WTB4FP-21A11120ZZZ 1131021 zh

%90 remisyon derecesine sahip nesne (DIN 5033 uyarınca standart beyaza karşılık gelir)

Ayarlanan algılama mesafesi ile arka fon arasındaki minimum mesafe (siyah %6 / beyaz %90)

3 mm, 80 mm mesafede

En iyi performans için önerilen algılama mesafesi aralığı

40 mm ... 140 mm

Verici ışını

Işık kaynağı

PinPoint LED

Işık türü

Görünebilir kırmızı ışık

Işık noktası biçimi

Nokta şeklinde

Işık demeti çapı (mesafe)

Ø 4,2 mm (130 mm)

Gönderme ışık huzmesinin maksimum yayılması ve norm gönderme ekseni (meyilli açı)

< +/- 1.5° (T_U = +23 °C’de)

LED karakteristik verileri

Normatif referans

EN 62471:2008-09 | IEC 62471:2006, modifiye edilmiş

LED risk grubu işareti

Serbest grup

Dalga uzunluğu

635 nm

Ortalama kullanım süresi

T_U = +25 °C’de 100.000 saat

Algılanabilir en küçük nesne (MDO), tipik.

0,2 mm (130 mm mesafede (%90 remisyon derecesine sahip nesne (DIN 5033 uyarınca standart beyaza karşılık gelir)))

Ayarlama

Bastırma-döndürme elemanı

BluePilot: anahtarlama mesafesinin ayarlanması için

Gösterge

Mavi LED

BluePilot: Algılama mesafesi göstergesi

Yeşil LED

Durum göstergesi
Kalıcı açık: Power on

Sarı LED

Işık alımı durumu
Kalıcı açık: Nesne mevcut
Kalıcı kapalı: Nesne mevcut değil

MTTFD

642 yıl

DCavg

0 %

TM (kullanım ömrü)

20 yıl (EN ISO 13849, Kullanım oranı: %60)

Gerilim kaynağı UB

10 V DC ... 30 V DC ¹⁾

Sinyal taşıma

≤ 5 V_ss

Kullanım kategorisi

DC-12 (EN 60947-5-2 uyarınca)

DC-13 (EN 60947-5-2 uyarınca)

Akım tüketimi

≤ 25 mA, yüksüz. U_B = 24 V’ta

Koruma sınıfı

III

Dijital çıkış

Adet

1

Tür

PNP

Anahtarlama tipi

Aydınlık ile anahtarlama

Sinyal gerilimi PNP HIGH/LOW

Yaklaşık U_B-2,5 V / 0 V

Çıkış akımı Imax.

≤ 100 mA

Koruma devreleri Çıkışlar

Ters kutup korumalı

Aşırı akıma dayanıklı

Kısa devre korumalı

Tepki süresi

≤ 500 µs ²⁾

Tekrarlama hassasiyeti (tepki süresi)

150 µs

Anahtarlama frekansı

1.000 Hz ³⁾

Pin/damar düzeni

Fonksiyon Pin 4 / siyah (BK)

Dijital çıkış, aydınlık ile anahtarlama, nesne mevcut → Q YÜKSEK çıkışı

Gövde yapısı

Dört köşeli form

Model ayrıntısı

Flat

Boyutlar ( G x Y x D)

16 mm x 40,1 mm x 12,1 mm

Bağlantı

3 pinli M8 erkek konnektör

Malzeme

Gövde

Plastik, VISTAL®

Ön cam

Plastik, PMMA

Erkek konnektör

Plastik, VISTAL®

Ağırlık

Yakl. 30 g

Sabitleme vidalarının maks. sıkma torku

0,4 Nm

Koruma sınıfı

IP66 (EN 60529)

IP67 (EN 60529)

Çalışma ortamı sıcaklığı

–40 °C ... +60 °C

Depo ortam sıcaklığı

–40 °C ... +75 °C

Tip. Ortam ışığına dayanıklılık

Yapay ışık: ≤ 50.000 lx

Güneş ışığı: ≤ 50.000 lx

Darbe dayanımı

30 g, 11 ms (X, Y, Z ekseni boyunca 3 pozitif ve 3 negatif darbe, toplam 18 darbe (EN60068-2-27))

Titreşime karşı dayanıklılık

10 Hz ... 1.000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))

Nem

35 % ... 95 %, bağıl nem (yoğuşma oluşmaz)

Elektromanyetik uyumluluk (EMV)

EN 60947-5-2

Temizlik maddesi dayanıklılığı

ECOLAB

UL-dosya no.

NRKH.E181493 & NRKH7.E181493

ECLASS 5.0

27270904

ECLASS 5.1.4

27270904

ECLASS 6.0

27270904

ECLASS 6.2

27270904

ECLASS 7.0

27270904

ECLASS 8.0

27270904

ECLASS 8.1

27270904

ECLASS 9.0

27270904

ECLASS 10.0

27270904

ECLASS 11.0

27270904

ECLASS 12.0

27270903

ETIM 5.0

EC002719

ETIM 6.0

EC002719

ETIM 7.0

EC002719

ETIM 8.0

EC002719

UNSPSC 16.0901

39121528
