Sick / Fotoseller

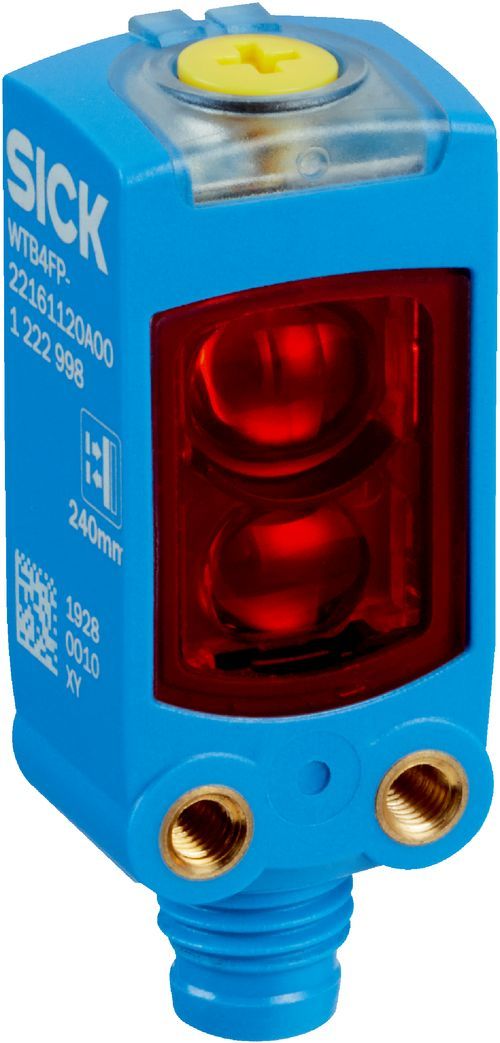

WTB4FP-22161220A00
Ürün verileri
Teknik Özellikler 121 parametre
Fonksiyon prensibi Cisimden yansımalı sensör
Çalışma prensibi ayrıntısı Arka fon bastırma, NarrowBeam
Algılama mesafesi
Min. algılama mesafesi 4 mm
Maksimum algılama mesafesi 100 mm
Arka fon bastırma için anahtarlama eşiği ayar aralığı 15 mm ... 100 mm
Referans nesne İndirmeler
%90 remisyon derecesine sahip nesne (DIN 5033 uyarınca standart beyaza karşılık gelir)
Ayarlanan algılama mesafesi ile arka fon arasındaki minimum mesafe (siyah %6 / beyaz %90) 0,5 mm, 40 mm mesafede
En iyi performans için önerilen algılama mesafesi aralığı 30 mm ... 60 mm
Işık türü Görünebilir kırmızı ışık
Işık noktası biçimi Nokta şeklinde
Işık demeti çapı (mesafe) Ø 2 mm (50 mm)
Gönderme ışık huzmesinin maksimum yayılması ve norm gönderme ekseni (meyilli açı) < +/- 1.5° (TU = +23 °C’de)
LED karakteristik verileri
Normatif referans EN 62471:2008-09 | IEC 62471:2006, modifiye edilmiş
LED risk grubu işareti Serbest grup
Ortalama kullanım süresi TU = +25 °C’de 100.000 saat
Algılanabilir en küçük nesne (MDO), tipik.
0,1 mm (50 mm mesafede (%90 remisyon derecesine sahip nesne (DIN 5033 uyarınca standart beyaza karşılık gelir)))
Bastırma-döndürme elemanı BluePilot: anahtarlama mesafesinin ayarlanması için
IO-Link Sensör parametrelerini ve Smart Task fonksiyonlarını ayarlamak için
Mavi LED BluePilot: Algılama mesafesi göstergesi
Yeşil LED Durum göstergesi
Sarı LED Işık alımı durumu
Özel uygulamalar Düz nesnelerin algılanması, Küçük nesneleri algılar
TM (kullanım ömrü) 20 yıl (EN ISO 13849, Kullanım oranı: %60)
Veri aktarma hızı COM2 (38,4 kBaud)
Proses verisi uzunluğu 16 Bit
Proses verisi yapısı Bit 0 = Anahtarlama sinyali QL1
Bit 1 = Anahtarlama sinyali QL2
Bit 2 ... 15 = Mevcut alıcı seviyesi (canlı)
Gerilim kaynağı UB 10 V DC ... 30 V DC 1) Kullanım kategorisi DC-12 (EN 60947-5-2 uyarınca)
DC-13 (EN 60947-5-2 uyarınca)
Akım tüketimi ≤ 25 mA, yüksüz. UB = 24 V’ta
Anahtarlama tipi Aydınlık/karanlık ile anahtarlama
Sinyal gerilimi PNP HIGH/LOW Yaklaşık UB -2,5 V / 0 V
Sinyal gerilimi NPN HIGH/LOW Yaklaşık UB / < 2,5 V
Çıkış akımı Imax. ≤ 100 mA
Koruma devreleri Çıkışlar Ters kutup korumalı
Tekrarlama hassasiyeti (tepki süresi) 150 µs
Anahtarlama frekansı 1.000 Hz 3)
Fonksiyon Pin 4 / siyah (BK) Dijital çıkış, aydınlık ile anahtarlama, nesne mevcut → QL1 YÜKSEK çıkışı; IO-Link iletişimi C 4)
Fonksiyon Pin 4 / siyah (BK) - Ayrıntı Sensörün Pin 4 fonksiyonu yapılandırılabilir, diğer ayar olanakları, IO-Link üzerinden sunulur
Fonksiyon Pin 2 / beyaz (WH) Dijital çıkış, karanlık ile anahtarlama, nesne mevcut → ǬL1 DÜŞÜK çıkışı 4)
Fonksiyon Pin 2 / beyaz (WH) - Ayrıntı Sensörün Pin 2 fonksiyonu yapılandırılabilir, diğer ayar olanakları, IO-Link üzerinden sunulur
Gövde yapısı Dört köşeli form
Boyutlar ( G x Y x D) 16 mm x 40,1 mm x 12,1 mm
Bağlantı 4 pinli M8 erkek konnektör
Erkek konnektör Plastik, VISTAL®
Sabitleme vidalarının maks. sıkma torku 0,4 Nm Koruma sınıfı IP66 (EN 60529)
IP67 (EN 60529)
Çalışma ortamı sıcaklığı –40 °C ... +60 °C
Depo ortam sıcaklığı –40 °C ... +75 °C Tip. Ortam ışığına dayanıklılık Yapay ışık: ≤ 50.000 lx
Güneş ışığı: ≤ 50.000 lx
Darbe dayanımı 30 g, 11 ms (X, Y, Z ekseni boyunca 3 pozitif ve 3 negatif darbe, toplam 18 darbe (EN60068-2-27))
Titreşime karşı dayanıklılık 10 Hz ... 1.000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))
Nem 35 % ... 95 %, bağıl nem (yoğuşma oluşmaz)
Elektromanyetik uyumluluk (EMV) EN 60947-5-2
Temizlik maddesi dayanıklılığı ECOLAB
UL-dosya no. NRKH.E181493 & NRKH7.E181493
Smart Task tanımı Temel mantık Mantık fonksiyonu Doğrudan
VE
VEYA
Zamanlayıcı fonksiyonu Devre dışı bırakılmış
Açılma gecikmesi
Kapanma gecikmesi
Açılma ve kapanma gecikmesi
Pals (One Shot)
Anahtarlama frekansı SIO Logic: 900 Hz 1)
IOL: 800 Hz 2)
Tepki süresi SIO Logic: 550 µs 1)
IOL: 600 µs 2)
Tekrarlanabilirlik SIO Logic: 200 µs 1)
IOL: 250 µs 2)
Anahtarlama sinyali QL1 Anahtarlama çıkışı
Anahtarlama sinyali ǬL1 Anahtarlama çıkışı
Ölçüm mesafesi Çok soğuk, soğuk, dengeli, ılık, sıcak
Ayrıntılı cihaz durumu Evet
Sıfırlama fonksiyonlu çalışma saati sayacı Evet
