WTB4SP-1H161220A00 | SECA Mühendislik

Ürünler
/
Sick
/
Fotoseller
/

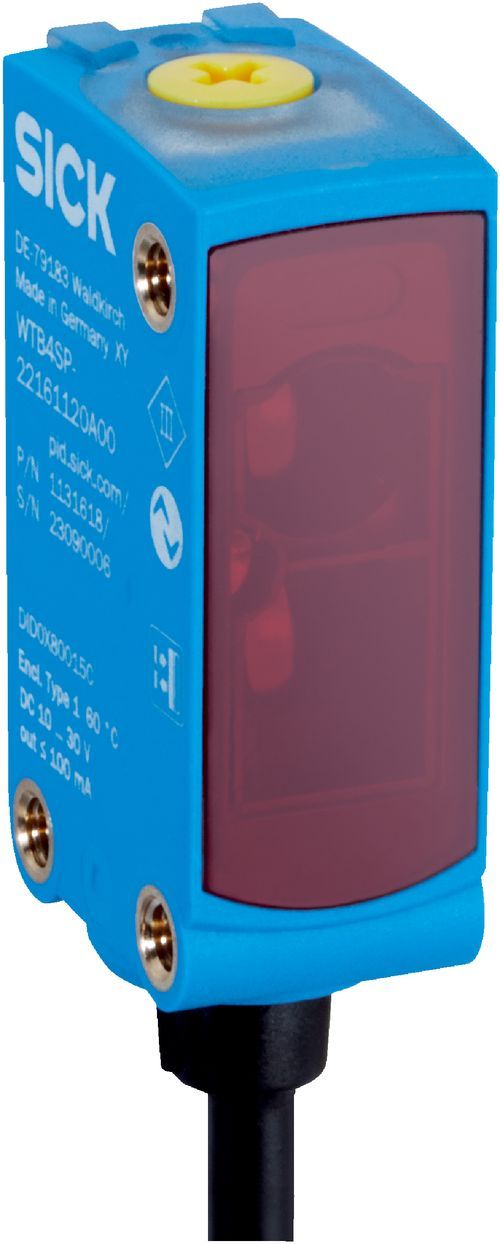

WTB4SP-1H161220A00

Sick/Fotoseller

WTB4SP-1H161220A00

Fotoseller | W4, WTB4SP-1H161220A00 | Dinsinden min. / maks.: 4 mm / 130 mm | Fonksiyon prensibi: Cisimden yansımalı sensör | Çalışma prensibi ayrıntısı: Arka fon bastırma, NarrowBeam | Anahtarlama çıkışı: İtme-çekme: PNP/NPN | Anahtarlama tipi: Aydınlık/karanlık ile anahtarlama | Bağlantı tipi: Kablo, 4-telli, 2 m | Işık kaynağı: PinPoint LED | Işık türü: Görünebilir kırmızı ışık | Gövde malzemesi: VISTAL® | Ayarlama: Bastırma-döndürme elemanı, kablo | Smart Sensor: Enhanced Sensing, Etkili İletişim, Arıza teşhis, Smart Task | Smart Task tanımı: Temel mantık | Gövde yapısı: Dört köşeli form | Odak konumu: 70 mm

WTB4SP-1H161220A00

Ürün verileri

Teknik Özellikler

127 parametre

Fonksiyon prensibi: Cisimden yansımalı sensör
Çalışma prensibi ayrıntısı: Arka fon bastırma, NarrowBeam
Algılama mesafesi
Min. algılama mesafesi: 4 mm
Maksimum algılama mesafesi: 130 mm
Arka fon bastırma için anahtarlama eşiği ayar aralığı: 10 mm ... 130 mm
Referans nesne

İndirmeler

(CS) dataSheet WTB4SP-1H161220A00 1132793 cs

(DA) dataSheet WTB4SP-1H161220A00 1132793 da

(DE) dataSheet WTB4SP-1H161220A00 1132793 de

(EN) dataSheet WTB4SP-1H161220A00 1132793 en

(ES) dataSheet WTB4SP-1H161220A00 1132793 es

(Fİ) dataSheet WTB4SP-1H161220A00 1132793 fi

(FR) dataSheet WTB4SP-1H161220A00 1132793 fr

(İT) dataSheet WTB4SP-1H161220A00 1132793 it

(JA) dataSheet WTB4SP-1H161220A00 1132793 ja

(KO) dataSheet WTB4SP-1H161220A00 1132793 ko

(NL) dataSheet WTB4SP-1H161220A00 1132793 nl

(PL) dataSheet WTB4SP-1H161220A00 1132793 pl

(PT) dataSheet WTB4SP-1H161220A00 1132793 pt

(RU) dataSheet WTB4SP-1H161220A00 1132793 ru

(SV) dataSheet WTB4SP-1H161220A00 1132793 sv

(TR) dataSheet WTB4SP-1H161220A00 1132793 tr

(ZF) dataSheet WTB4SP-1H161220A00 1132793 zf

(ZH) dataSheet WTB4SP-1H161220A00 1132793 zh

%90 remisyon derecesine sahip nesne (DIN 5033 uyarınca standart beyaza karşılık gelir)

Ayarlanan algılama mesafesi ile arka fon arasındaki minimum mesafe (siyah %6 / beyaz %90)

0,5 mm, 70 mm mesafede

En iyi performans için önerilen algılama mesafesi aralığı

20 mm ... 90 mm

Verici ışını

Işık kaynağı

PinPoint LED

Işık türü

Görünebilir kırmızı ışık

Işık noktası biçimi

Nokta şeklinde

Işık demeti çapı (mesafe)

1,8 mm (70 mm)

Gönderme ışık huzmesinin maksimum yayılması ve norm gönderme ekseni (meyilli açı)

< +/- 1.5° (T_U = +23 °C’de)

Odak konumu

70 mm

LED karakteristik verileri

Normatif referans

EN 62471:2008-09 | IEC 62471:2006, modifiye edilmiş

LED risk grubu işareti

Serbest grup

Dalga uzunluğu

635 nm

Ortalama kullanım süresi

T_U = +25 °C’de 100.000 saat

Algılanabilir en küçük nesne (MDO), tipik.

0,1 mm (70 mm mesafede)

%90 remisyon derecesine sahip nesne (DIN 5033 uyarınca standart beyaza karşılık gelir)

Ayarlama

Bastırma-döndürme elemanı

BluePilot: anahtarlama mesafesinin ayarlanması için

IO-Link

Sensör parametrelerini ve Smart Task fonksiyonlarını ayarlamak için

Gösterge

Mavi LED

BluePilot: Algılama mesafesi göstergesi

Yeşil LED

Durum göstergesi
Kalıcı açık: Power on
Yanıp sönüyor: IO-Link modu

Sarı LED

Işık alımı durumu
Kalıcı açık: Nesne mevcut
Kalıcı kapalı: Nesne mevcut değil

Özel uygulamalar

Pürüzlü, parlak nesnelerin algılanması, Geri yansıtma oranı düşük ve uygun nesnelerin tanımlanması

MTTFD

1.404 yıl

DCavg

%0

IO-Link

✔ , IO-Link V1.1

Veri aktarma hızı

COM2 (38,4 kBaud)

Döngü süresi

2,3 ms

Proses verisi uzunluğu

16 Bit

Proses verisi yapısı

Bit 0 = Anahtarlama sinyali Q_L1

Bit 1 = Anahtarlama sinyali Q_L2

Bit 2 ... 15 = Mevcut alıcı seviyesi (canlı)

VendorID

26

DeviceID HEX

0x80031C

DeviceID DEC

8389404

DEZ önceki modeller için desteklenen DeviceID'ler

8388818

Uyumlu Masterport tipi

A

SIO modu destek

Evet

Gerilim kaynağı UB

10 V DC ... 30 V DC ¹⁾

Sinyal taşıma

≤ 5 V_ss

Kullanım kategorisi

DC-12 (EN 60947-5-2 uyarınca)

DC-13 (EN 60947-5-2 uyarınca)

Akım tüketimi

≤ 20 mA, yüksüz. U_B = 24 V’ta

Koruma sınıfı

III

Dijital çıkış

Adet

2

Tür

İtme-çekme: PNP/NPN

Anahtarlama tipi

Aydınlık/karanlık ile anahtarlama

Sinyal gerilimi PNP HIGH/LOW

Yaklaşık U_B-2,5 V / 0 V

Sinyal gerilimi NPN HIGH/LOW

Yaklaşık U_B / < 2,5 V

Çıkış akımı Imax.

≤ 100 mA

Koruma devreleri Çıkışlar

Ters kutup korumalı

Aşırı akıma dayanıklı

Kısa devre korumalı

Tepki süresi

≤ 500 µs

Tekrarlama hassasiyeti (tepki süresi)

150 µs

Anahtarlama frekansı

1.000 Hz

Pin/damar düzeni

Fonksiyon Pin 4 / siyah (BK)

Dijital çıkış, aydınlık ile anahtarlama, nesne mevcut → Q_L1 YÜKSEK çıkışı, IO-Link iletişimi C ²⁾

Fonksiyon Pin 4 / siyah (BK) - Ayrıntı

Sensörün Pin 4 fonksiyonu yapılandırılabilir, diğer ayar olanakları, IO-Link üzerinden sunulur

Fonksiyon Pin 2 / beyaz (WH)

Dijital çıkış, karanlık ile anahtarlama, nesne mevcut → Ǭ_L1 DÜŞÜK çıkışı ²⁾

Fonksiyon Pin 2 / beyaz (WH) - Ayrıntı

Sensörün Pin 2 fonksiyonu yapılandırılabilir, diğer ayar olanakları, IO-Link üzerinden sunulur

Gövde yapısı

Dört köşeli form

Model ayrıntısı

Slim

Boyutlar ( G x Y x D)

12,1 mm x 41,9 mm x 18,6 mm

Bağlantı

Kablo, 4-telli, 2 m

Bağlantı ayrıntısı

Derin dondurma özelliği

0 °C altında kablo deforme edilmemelidir

Kablo çapı

0,14 mm²

Kablo çapı

Ø 3,4 mm

Kablo uzunluğu (L)

2 m

Malzeme

Gövde

Plastik, VISTAL®

Ön cam

Plastik, PMMA

Kablo

Plastik, PVC

Sabitleme vidalarının maks. sıkma torku

0,4 Nm

Koruma sınıfı

IP66 (EN 60529)

IP67 (EN 60529)

Çalışma ortamı sıcaklığı

–40 °C ... +60 °C

Depo ortam sıcaklığı

–40 °C ... +75 °C

Tip. Ortam ışığına dayanıklılık

Yapay ışık: ≤ 50.000 lx

Güneş ışığı: ≤ 50.000 lx

Darbe dayanımı

30 g, 11 ms (X, Y, Z ekseni boyunca 3 pozitif ve 3 negatif darbe, toplam 18 darbe (EN60068-2-27))

Titreşime karşı dayanıklılık

10 Hz ... 1.000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))

Nem

35 % ... 95 %, bağıl nem (yoğuşma oluşmaz)

Elektromanyetik uyumluluk (EMV)

EN 60947-5-2

Temizlik maddesi dayanıklılığı

ECOLAB

UL-dosya no.

NRKH.E181493 & NRKH7.E181493

Smart Task tanımı

Temel mantık

Mantık fonksiyonu

Doğrudan

VE

VEYA

Zamanlayıcı fonksiyonu

Devre dışı bırakılmış

Açılma gecikmesi

Kapanma gecikmesi

Açılma ve kapanma gecikmesi

Pals (One Shot)

İnverter

Evet

Anahtarlama frekansı

SIO Logic: 900 Hz ¹⁾

Tepki süresi

SIO Logic: 550 µs ¹⁾

Tekrarlanabilirlik

SIO Logic: 200 µs ¹⁾

Anahtarlama sinyali

Anahtarlama sinyali QL1

Anahtarlama çıkışı

Anahtarlama sinyali ǬL1

Anahtarlama çıkışı

Cihaz sıcaklığı

Ölçüm mesafesi

Çok soğuk, soğuk, dengeli, ılık, sıcak

Cihaz durumu

Evet

Ayrıntılı cihaz durumu

Evet

Çalışma saati sayacı

Evet

Sıfırlama fonksiyonlu çalışma saati sayacı

Evet

Öğretme kalitesi

Evet

ECLASS 5.0

27270904

ECLASS 5.1.4

27270904

ECLASS 6.0

27270904

ECLASS 6.2

27270904

ECLASS 7.0

27270904

ECLASS 8.0

27270904

ECLASS 8.1

27270904

ECLASS 9.0

27270904

ECLASS 10.0

27270904

ECLASS 11.0

27270904

ECLASS 12.0

27270903

ETIM 5.0

EC002719

ETIM 6.0

EC002719

ETIM 7.0

EC002719

ETIM 8.0

EC002719

UNSPSC 16.0901

39121528
