WTB4SP-32167120A00 | SECA Mühendislik

Ürünler
/
Sick
/
Fotoseller
/

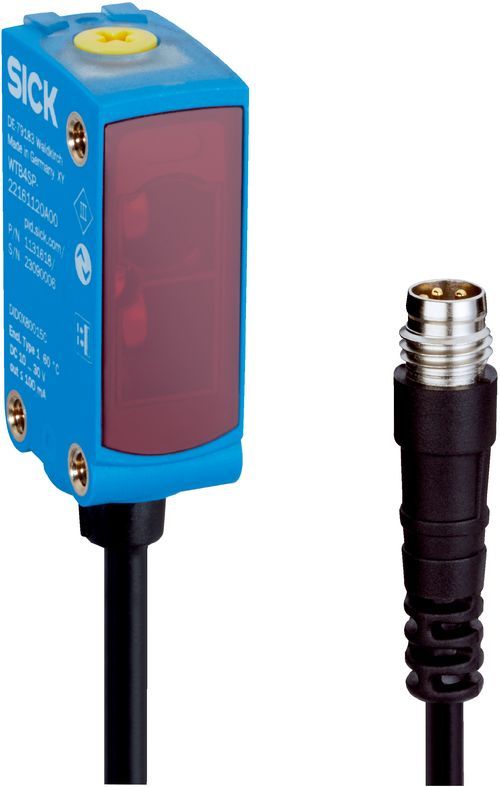

WTB4SP-32167120A00

Sick/Fotoseller

WTB4SP-32167120A00

Fotoseller | W4, WTB4SP-32167120A00 | Dinsinden min. / maks.: 4 mm / 250 mm | Fonksiyon prensibi: Cisimden yansımalı sensör | Çalışma prensibi ayrıntısı: Arka fon bastırma | Anahtarlama çıkışı: İtme-çekme: PNP/NPN | Anahtarlama tipi: Aydınlık ile anahtarlama | Bağlantı tipi: Erkek konnektörle birlikte kablo M8, 4-pinli, 114 mm | Işık kaynağı: PinPoint LED | Işık türü: Görünebilir kırmızı ışık | Gövde malzemesi: VISTAL® | Ayarlama: Bastırma-döndürme elemanı, kablo | Smart Sensor: Enhanced Sensing, Etkili İletişim, Arıza teşhis, Smart Task | Smart Task tanımı: Temel mantık | Özel özellikler: Pin2 ön ayarı (MF): Kablo üzerinden öğretme | Gövde yapısı: Dört köşeli form

WTB4SP-32167120A00

Ürün verileri

Teknik Özellikler

127 parametre

Fonksiyon prensibi: Cisimden yansımalı sensör
Çalışma prensibi ayrıntısı: Arka fon bastırma
Algılama mesafesi
Min. algılama mesafesi: 4 mm
Maksimum algılama mesafesi: 250 mm
Arka fon bastırma için anahtarlama eşiği ayar aralığı: 10 mm ... 250 mm
Referans nesne

İndirmeler

(CS) dataSheet WTB4SP-32167120A00 1139486 cs

(DA) dataSheet WTB4SP-32167120A00 1139486 da

(DE) dataSheet WTB4SP-32167120A00 1139486 de

(EN) dataSheet WTB4SP-32167120A00 1139486 en

(ES) dataSheet WTB4SP-32167120A00 1139486 es

(Fİ) dataSheet WTB4SP-32167120A00 1139486 fi

(FR) dataSheet WTB4SP-32167120A00 1139486 fr

(İT) dataSheet WTB4SP-32167120A00 1139486 it

(JA) dataSheet WTB4SP-32167120A00 1139486 ja

(KO) dataSheet WTB4SP-32167120A00 1139486 ko

(NL) dataSheet WTB4SP-32167120A00 1139486 nl

(PL) dataSheet WTB4SP-32167120A00 1139486 pl

(PT) dataSheet WTB4SP-32167120A00 1139486 pt

(RU) dataSheet WTB4SP-32167120A00 1139486 ru

(SV) dataSheet WTB4SP-32167120A00 1139486 sv

(TR) dataSheet WTB4SP-32167120A00 1139486 tr

(ZF) dataSheet WTB4SP-32167120A00 1139486 zf

(ZH) dataSheet WTB4SP-32167120A00 1139486 zh

%90 remisyon derecesine sahip nesne (DIN 5033 uyarınca standart beyaza karşılık gelir)

Ayarlanan algılama mesafesi ile arka fon arasındaki minimum mesafe (siyah %6 / beyaz %90)

5 mm, 150 mm mesafede

En iyi performans için önerilen algılama mesafesi aralığı

40 mm ... 170 mm

Verici ışını

Işık kaynağı

PinPoint LED

Işık türü

Görünebilir kırmızı ışık

Işık noktası biçimi

Nokta şeklinde

Işık demeti çapı (mesafe)

4 mm (150 mm)

Gönderme ışık huzmesinin maksimum yayılması ve norm gönderme ekseni (meyilli açı)

< +/- 1.5° (T_U = +23 °C’de)

LED karakteristik verileri

Normatif referans

EN 62471:2008-09 | IEC 62471:2006, modifiye edilmiş

LED risk grubu işareti

Serbest grup

Dalga uzunluğu

635 nm

Ortalama kullanım süresi

T_U = +25 °C’de 100.000 saat

Algılanabilir en küçük nesne (MDO), tipik.

0,2 mm (180 mm mesafede)

%90 remisyon derecesine sahip nesne (DIN 5033 uyarınca standart beyaza karşılık gelir)

Ayarlama

Bastırma-döndürme elemanı

BluePilot: anahtarlama mesafesinin ayarlanması için

IO-Link

Sensör parametrelerini ve Smart Task fonksiyonlarını ayarlamak için

Gösterge

Mavi LED

BluePilot: Algılama mesafesi göstergesi

Yeşil LED

Durum göstergesi
Kalıcı açık: Power on
Yanıp sönüyor: IO-Link modu

Sarı LED

Işık alımı durumu
Kalıcı açık: Nesne mevcut
Kalıcı kapalı: Nesne mevcut değil

Özel özellikler

Pin2 ön ayarı (MF): Kablo üzerinden öğretme

MTTFD

1.404 yıl

DCavg

%0

IO-Link

✔ , IO-Link V1.1

Veri aktarma hızı

COM2 (38,4 kBaud)

Döngü süresi

2,3 ms

Proses verisi uzunluğu

16 Bit

Proses verisi yapısı

Bit 0 = Anahtarlama sinyali Q_L1

Bit 1 = Anahtarlama sinyali Q_L2

Bit 2 ... 15 = Mevcut alıcı seviyesi (canlı)

VendorID

26

DeviceID HEX

0x80034E

DeviceID DEC

8389454

Uyumlu Masterport tipi

A

SIO modu destek

Evet

Gerilim kaynağı UB

10 V DC ... 30 V DC ¹⁾

Sinyal taşıma

≤ 5 V_ss

Kullanım kategorisi

DC-12 (EN 60947-5-2 uyarınca)

DC-13 (EN 60947-5-2 uyarınca)

Akım tüketimi

≤ 20 mA, yüksüz. U_B = 24 V’ta

Koruma sınıfı

III

Dijital çıkış

Adet

2

Tür

İtme-çekme: PNP/NPN

Anahtarlama tipi

Aydınlık ile anahtarlama

Sinyal gerilimi PNP HIGH/LOW

Yaklaşık U_B-2,5 V / 0 V

Sinyal gerilimi NPN HIGH/LOW

Yaklaşık U_B / < 2,5 V

Çıkış akımı Imax.

≤ 100 mA

Koruma devreleri Çıkışlar

Ters kutup korumalı

Aşırı akıma dayanıklı

Kısa devre korumalı

Tepki süresi

≤ 500 µs

Tekrarlama hassasiyeti (tepki süresi)

150 µs

Anahtarlama frekansı

1.000 Hz

Pin/damar düzeni

Fonksiyon Pin 4 / siyah (BK)

Dijital çıkış, aydınlık ile anahtarlama, nesne mevcut → Q_L1 YÜKSEK çıkışı, IO-Link iletişimi C ²⁾

Fonksiyon Pin 4 / siyah (BK) - Ayrıntı

Sensörün Pin 4 fonksiyonu yapılandırılabilir, diğer ayar olanakları, IO-Link üzerinden sunulur

Fonksiyon Pin 2 / beyaz (WH)

Dijital giriş, öğretme, HIGH active ²⁾

Fonksiyon Pin 2 / beyaz (WH) - Ayrıntı

Sensörün Pin 2 fonksiyonu yapılandırılabilir, diğer ayar olanakları, IO-Link üzerinden sunulur

Gövde yapısı

Dört köşeli form

Model ayrıntısı

Slim

Boyutlar ( G x Y x D)

12,1 mm x 41,9 mm x 18,6 mm

Bağlantı

Erkek konnektörle birlikte kablo M8, 4-pinli, 114 mm

Bağlantı ayrıntısı

Derin dondurma özelliği

0 °C altında kablo deforme edilmemelidir

Kablo çapı

0,14 mm²

Kablo çapı

Ø 3,4 mm

Kablo uzunluğu (L)

77 mm

Erkek konnektör uzunluğu

37 mm

Malzeme

Gövde

Plastik, VISTAL®

Ön cam

Plastik, PMMA

Kablo

Plastik, PVC

Erkek konnektör

Plastik, VISTAL®

Sabitleme vidalarının maks. sıkma torku

0,4 Nm

Koruma sınıfı

IP66 (EN 60529)

IP67 (EN 60529)

Çalışma ortamı sıcaklığı

–40 °C ... +60 °C

Depo ortam sıcaklığı

–40 °C ... +75 °C

Tip. Ortam ışığına dayanıklılık

Yapay ışık: ≤ 50.000 lx

Güneş ışığı: ≤ 50.000 lx

Darbe dayanımı

30 g, 11 ms (X, Y, Z ekseni boyunca 3 pozitif ve 3 negatif darbe, toplam 18 darbe (EN60068-2-27))

Titreşime karşı dayanıklılık

10 Hz ... 1.000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))

Nem

35 % ... 95 %, bağıl nem (yoğuşma oluşmaz)

Elektromanyetik uyumluluk (EMV)

EN 60947-5-2

Temizlik maddesi dayanıklılığı

ECOLAB

UL-dosya no.

NRKH.E181493 & NRKH7.E181493

Smart Task tanımı

Temel mantık

Mantık fonksiyonu

Doğrudan

VE

VEYA

Zamanlayıcı fonksiyonu

Devre dışı bırakılmış

Açılma gecikmesi

Kapanma gecikmesi

Açılma ve kapanma gecikmesi

Pals (One Shot)

İnverter

Evet

Anahtarlama frekansı

SIO Logic: 900 Hz ¹⁾

Tepki süresi

SIO Logic: 550 µs ¹⁾

Tekrarlanabilirlik

SIO Logic: 200 µs ¹⁾

Anahtarlama sinyali

Anahtarlama sinyali QL1

Anahtarlama çıkışı

Anahtarlama sinyali ǬL1

Anahtarlama çıkışı

Cihaz sıcaklığı

Ölçüm mesafesi

Çok soğuk, soğuk, dengeli, ılık, sıcak

Cihaz durumu

Evet

Ayrıntılı cihaz durumu

Evet

Çalışma saati sayacı

Evet

Sıfırlama fonksiyonlu çalışma saati sayacı

Evet

Öğretme kalitesi

Evet

ECLASS 5.0

27270904

ECLASS 5.1.4

27270904

ECLASS 6.0

27270904

ECLASS 6.2

27270904

ECLASS 7.0

27270904

ECLASS 8.0

27270904

ECLASS 8.1

27270904

ECLASS 9.0

27270904

ECLASS 10.0

27270904

ECLASS 11.0

27270904

ECLASS 12.0

27270903

ETIM 5.0

EC002719

ETIM 6.0

EC002719

ETIM 7.0

EC002719

ETIM 8.0

EC002719

UNSPSC 16.0901

39121528
