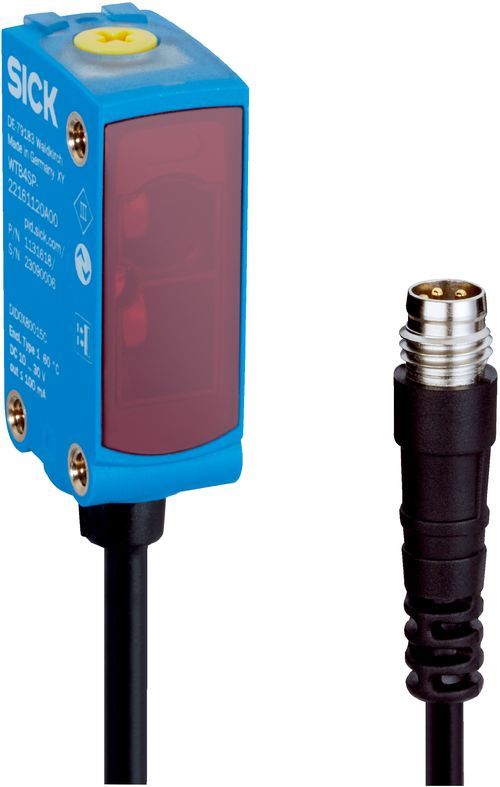

- Fonksiyon prensibi
- Cisimden yansımalı sensör
- Çalışma prensibi ayrıntısı
- Arka fon bastırma, NarrowBeam
- Algılama mesafesi
- Min. algılama mesafesi
- 4 mm
- Maksimum algılama mesafesi
- 130 mm
- Arka fon bastırma için anahtarlama eşiği ayar aralığı
- 10 mm ... 130 mm
- Referans nesne
- %90 remisyon derecesine sahip nesne (DIN 5033 uyarınca standart beyaza karşılık gelir)
- Ayarlanan algılama mesafesi ile arka fon arasındaki minimum mesafe (siyah %6 / beyaz %90)
- 0,5 mm, 70 mm mesafede
- En iyi performans için önerilen algılama mesafesi aralığı
- 20 mm ... 90 mm
- Verici ışını
- Işık kaynağı
- PinPoint LED
- Işık türü
- Görünebilir kırmızı ışık
- Işık noktası biçimi
- Nokta şeklinde
- Işık demeti çapı (mesafe)
- 1,8 mm (70 mm)
- Gönderme ışık huzmesinin maksimum yayılması ve norm gönderme ekseni (meyilli açı)
- < +/- 1.5° (TU = +23 °C’de)
- Odak konumu
- 70 mm
- LED karakteristik verileri
- Normatif referans
- EN 62471:2008-09 | IEC 62471:2006, modifiye edilmiş
- LED risk grubu işareti
- Serbest grup
- Dalga uzunluğu
- 635 nm
- Ortalama kullanım süresi
- TU = +25 °C’de 100.000 saat
- Algılanabilir en küçük nesne (MDO), tipik.
- 0,1 mm (70 mm mesafede)
- %90 remisyon derecesine sahip nesne (DIN 5033 uyarınca standart beyaza karşılık gelir)
- Ayarlama
- Bastırma-döndürme elemanı
- BluePilot: anahtarlama mesafesinin ayarlanması için
- IO-Link
- Sensör parametrelerini ve Smart Task fonksiyonlarını ayarlamak için
- Gösterge
- Mavi LED
- BluePilot: Algılama mesafesi göstergesi
- Yeşil LED
- Durum göstergesi
Kalıcı açık: Power on
Yanıp sönüyor: IO-Link modu - Sarı LED
- Işık alımı durumu
Kalıcı açık: Nesne mevcut
Kalıcı kapalı: Nesne mevcut değil - Özel özellikler
- Pin2 ön ayarı (MF): Kablo üzerinden öğretme
- Özel uygulamalar
- Pürüzlü, parlak nesnelerin algılanması, Geri yansıtma oranı düşük ve uygun nesnelerin tanımlanması
- MTTFD
- 1.404 yıl
- DCavg
- %0
- IO-Link
- ✔ , IO-Link V1.1
- Veri aktarma hızı
- COM2 (38,4 kBaud)
- Döngü süresi
- 2,3 ms
- Proses verisi uzunluğu
- 16 Bit
- Proses verisi yapısı
- Bit 0 = Anahtarlama sinyali QL1
- Bit 1 = Anahtarlama sinyali QL2
- Bit 2 ... 15 = Mevcut alıcı seviyesi (canlı)
- VendorID
- 26
- DeviceID HEX
- 0x80034F
- DeviceID DEC
- 8389455
- Uyumlu Masterport tipi
- A
- SIO modu destek
- Evet
- Gerilim kaynağı UB
- 10 V DC ... 30 V DC 1)
- Sinyal taşıma
- ≤ 5 Vss
- Kullanım kategorisi
DC-12 (EN 60947-5-2 uyarınca)
DC-13 (EN 60947-5-2 uyarınca)
- Akım tüketimi
- ≤ 20 mA, yüksüz. UB = 24 V’ta
- Koruma sınıfı
- III
- Dijital çıkış
- Adet
- 2
- Tür
- İtme-çekme: PNP/NPN
- Anahtarlama tipi
- Aydınlık ile anahtarlama
- Sinyal gerilimi PNP HIGH/LOW
- Yaklaşık UB-2,5 V / 0 V
- Sinyal gerilimi NPN HIGH/LOW
- Yaklaşık UB / < 2,5 V
- Çıkış akımı Imax.
- ≤ 100 mA
- Koruma devreleri Çıkışlar
- Ters kutup korumalı
- Aşırı akıma dayanıklı
- Kısa devre korumalı
- Tepki süresi
- ≤ 500 µs
- Tekrarlama hassasiyeti (tepki süresi)
- 150 µs
- Anahtarlama frekansı
- 1.000 Hz
- Pin/damar düzeni
- Fonksiyon Pin 4 / siyah (BK)
- Dijital çıkış, aydınlık ile anahtarlama, nesne mevcut → QL1 YÜKSEK çıkışı, IO-Link iletişimi C 2)
- Fonksiyon Pin 4 / siyah (BK) - Ayrıntı
- Sensörün Pin 4 fonksiyonu yapılandırılabilir, diğer ayar olanakları, IO-Link üzerinden sunulur
- Fonksiyon Pin 2 / beyaz (WH)
- Dijital giriş, öğretme, HIGH active 2)
- Fonksiyon Pin 2 / beyaz (WH) - Ayrıntı
- Sensörün Pin 2 fonksiyonu yapılandırılabilir, diğer ayar olanakları, IO-Link üzerinden sunulur
- Gövde yapısı
- Dört köşeli form
- Model ayrıntısı
- Slim
- Boyutlar ( G x Y x D)
- 12,1 mm x 41,9 mm x 18,6 mm
- Bağlantı
- Erkek konnektörle birlikte kablo M8, 4-pinli, 114 mm
- Bağlantı ayrıntısı
- Derin dondurma özelliği
- 0 °C altında kablo deforme edilmemelidir
- Kablo çapı
- 0,14 mm²
- Kablo çapı
- Ø 3,4 mm
- Kablo uzunluğu (L)
- 77 mm
- Erkek konnektör uzunluğu
- 37 mm
- Malzeme
- Gövde
- Plastik, VISTAL®
- Ön cam
- Plastik, PMMA
- Kablo
- Plastik, PVC
- Erkek konnektör
- Plastik, VISTAL®
- Sabitleme vidalarının maks. sıkma torku
- 0,4 Nm
- Koruma sınıfı
IP66 (EN 60529)
IP67 (EN 60529)
- Çalışma ortamı sıcaklığı
- –40 °C ... +60 °C
- Depo ortam sıcaklığı
- –40 °C ... +75 °C
- Tip. Ortam ışığına dayanıklılık
Yapay ışık: ≤ 50.000 lx
Güneş ışığı: ≤ 50.000 lx
- Darbe dayanımı
- 30 g, 11 ms (X, Y, Z ekseni boyunca 3 pozitif ve 3 negatif darbe, toplam 18 darbe (EN60068-2-27))
- Titreşime karşı dayanıklılık
- 10 Hz ... 1.000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))
- Nem
- 35 % ... 95 %, bağıl nem (yoğuşma oluşmaz)
- Elektromanyetik uyumluluk (EMV)
- EN 60947-5-2
- Temizlik maddesi dayanıklılığı
- ECOLAB
- UL-dosya no.
- NRKH.E181493 & NRKH7.E181493
- Smart Task tanımı
- Temel mantık
- Mantık fonksiyonu
Doğrudan
VE
VEYA
- Zamanlayıcı fonksiyonu
Devre dışı bırakılmış
Açılma gecikmesi
Kapanma gecikmesi
Açılma ve kapanma gecikmesi
Pals (One Shot)
- İnverter
- Evet
- Anahtarlama frekansı
- SIO Logic: 900 Hz 1)
- Tepki süresi
- SIO Logic: 550 µs 1)
- Tekrarlanabilirlik
- SIO Logic: 200 µs 1)
- Anahtarlama sinyali
- Anahtarlama sinyali QL1
- Anahtarlama çıkışı
- Anahtarlama sinyali ǬL1
- Anahtarlama çıkışı
- Cihaz sıcaklığı
- Ölçüm mesafesi
- Çok soğuk, soğuk, dengeli, ılık, sıcak
- Cihaz durumu
- Evet
- Ayrıntılı cihaz durumu
- Evet
- Çalışma saati sayacı
- Evet
- Sıfırlama fonksiyonlu çalışma saati sayacı
- Evet
- Öğretme kalitesi
- Evet
- ECLASS 5.0
- 27270904
- ECLASS 5.1.4
- 27270904
- ECLASS 6.0
- 27270904
- ECLASS 6.2
- 27270904
- ECLASS 7.0
- 27270904
- ECLASS 8.0
- 27270904
- ECLASS 8.1
- 27270904
- ECLASS 9.0
- 27270904
- ECLASS 10.0
- 27270904
- ECLASS 11.0
- 27270904
- ECLASS 12.0
- 27270903
- ETIM 5.0
- EC002719
- ETIM 6.0
- EC002719
- ETIM 7.0
- EC002719
- ETIM 8.0
- EC002719
- UNSPSC 16.0901
- 39121528
