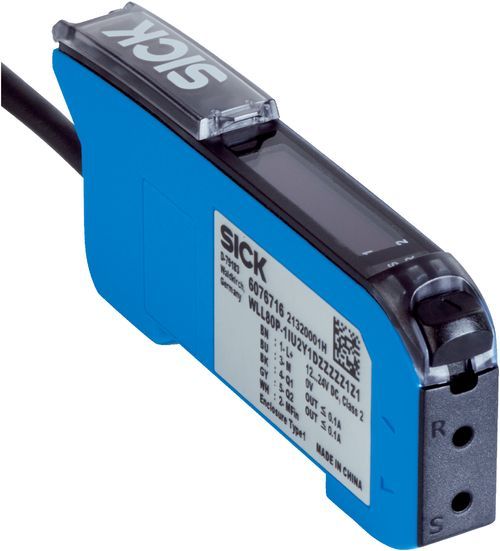

WLL80P-1HT6Y1DZA71Z1Z1



Fiber optik sensörler | WLL80, WLL80P-1HT6Y1DZA71Z1Z1 | Cihaz tipi: Fiber optik kablo güçlendiricisi | Cihaz tipi ayrıntısı: Stand-alone | Çalışma prensibi ayrıntısı: Kullanılan fiber optik kabloya bağlıdır | Anahtarlama çıkışı: İtme-çekme: PNP/NPN, PNP, NPN: open collector | Bağlantı tipi: Kablo, 4-telli, 2 m | Işık kaynağı: LED | Işık türü: Görünebilir kırmızı ışık | Gövde malzemesi: PC | Ayarlama: Öğretme tuşu, kablo, Menü güdümlü | İletişim arayüzü: IO-Link V1.1 | Smart Sensor: Enhanced Sensing, Etkili İletişim, Smart Task | Smart Task tanımı: Sayaç + etki önleme | Gövde yapısı: Dört köşeli form | Teslimat kapsamında: BEF-WLL180 montaj braketi
WLL80P-1HT6Y1DZA71Z1Z1
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Cihaz tipi
Fiber optik kablo güçlendiricisi
Cihaz tipi ayrıntısı
Stand-alone
Çalışma prensibi ayrıntısı
Kullanılan fiber optik kabloya bağlıdır
Maksimum algılama mesafesi
Kullanılan fiber optik kabloya bağlıdır
Verici ışını
Işık kaynağı
LED
Işık türü
Görünebilir kırmızı ışık
LED karakteristik verileri
Normatif referans
EN 62471:2008-09 | IEC 62471:2006, modifiye edilmiş
LED risk grubu işareti
Serbest grup
Dalga uzunluğu
660 nm
Ortalama kullanım süresi
TU = +25 °C’de 100.000 saat
Ayarlama
IO-Link
Sensör parametrelerini ve Smart Task fonksiyonlarını ayarlamak için
Kablo/pin
Vericinin devre dışı bırakılması ve test mantığının uygulanması için / algılama mesafesinin ayarlanması için / sayacın resetlenmesi için
Ekran + kumanda tuşları
Sensör parametrelerini ayarlamak için
Gösterge
Yeşil LED
Durum göstergesi
Kalıcı açık: Power on
Yanıp sönüyor: IO-Link modu
Sarı LED 1
Anahtarlama çıkışı 1'in durumu
Statik açık: Anahtarlama çıkışı 1 aktif
Statik kapalı: Anahtarlama çıkışı 1 aktif değil
Yanıp sönen: Öğretme/Öğretme hatası modeli
Sarı LED 2
Anahtarlama çıkışı 2'nin durumu
Statik açık: Anahtarlama çıkışı 2 aktif
Statik kapalı: Anahtarlama çıkışı 2 aktif değil
Yanıp sönen: Öğretme/Öğretme hatası modeli
Ekran
Sensör fonksiyonlarını görüntüleme
OLED ekran
Teslimat Kapsamı
BEF-WLL180 montaj braketi
MTTFD
324,1 yıl
DCavg
%0
TM (kullanım ömrü)
20 yıl
IO-Link
✔ , IO-Link V1.1
Veri aktarma hızı
COM3 (230,4 kbit/s)
Döngü süresi
0,5 ms
Proses verisi uzunluğu
32 Bit
Proses verisi yapısı
Bit 0 = Anahtarlama sinyali QL1
Bit 1 = Anahtarlama sinyali QL2
Bit 2 = Algılama sinyali Qint.1
Bit 3 = Algılama sinyali Qint.2
Bit 16 ... 31 = Mevcut alıcı seviyesi (canlı)
Uyumlu Masterport tipi
A
SIO modu destek
Evet
Gerilim kaynağı UB
12 V DC ... 30 V DC 1) 2)
Sinyal taşıma
± 10 %
Akım tüketimi
≤ 50 mA
Koruma sınıfı
III
Dijital çıkış
Adet
2 (birbirinden ayrı ayarlanabilir)
Tür
İtme-çekme: PNP/NPN, PNP, NPN: open collector 3)
Sinyal gerilimi PNP HIGH/LOW
Yaklaşık UB-2,5 V / 0 V
Sinyal gerilimi NPN HIGH/LOW
Yaklaşık UB / < 2,5 V
Çıkış akımı Imax.
≤ 100 mA
Koruma devreleri Çıkışlar
Ters kutup korumalı
Aşırı akıma dayanıklı
Kısa devre korumalı
Tepki süresi
≤ 16 µs, ≤ 70 µs, ≤ 250 µs, ≤ 500 µs, ≤ 1.000 µs, ≤ 2.000 µs, ≤ 8.000 µs
Anahtarlama frekansı
31,2 kHz, 7,1 kHz, 2 kHz, 1 kHz, 500 Hz, 250 Hz, 62,5 Hz 4)
Zaman fonksiyonu
Açılma gecikmesi, Kapanma gecikmesi, Açılma ve kapanma gecikmesi, Pals (One Shot), Açılma gecikmesi ve pals, devre dışı bırakılmış
Gecikme süresi
Kumanda tuşları üzerinden / IO-Link üzerinden ayarlama, 0 ms ... 30.000 ms
Pin/damar düzeni
Fonksiyon Pin 4 / siyah (BK)
Anahtarlama çıkışı, nesne mevcut → QL1 YÜKSEK çıkışı; IO-Link iletişimi C
Fonksiyon Pin 4 / siyah (BK) - Ayrıntı
Sensörün Pin 4 fonksiyonu yapılandırılabilir, diğer ayar olanakları, IO-Link üzerinden sunulur
Fonksiyon Pin 2 / beyaz (WH)
Anahtarlama çıkışı, nesne mevcut --> QL2 YÜKSEK çıkışı
Fonksiyon Pin 2 / beyaz (WH) - Ayrıntı
Sensörün Pin 2 fonksiyonu yapılandırılabilir, diğer ayar olanakları, IO-Link üzerinden sunulur
Gövde yapısı
Dört köşeli form
Boyutlar ( G x Y x D)
10,5 mm x 33,2 mm x 79,9 mm
Bağlantı
Kablo, 4-telli, 2 m
Bağlantı ayrıntısı
Derin dondurma özelliği
0 °C altında kablo deforme edilmemelidir
Kablo çapı
0,18 mm²
Kablo çapı
Ø 4 mm
Kablo uzunluğu (L)
2 m
Malzeme
Gövde
Plastik, PC
Kablo
Plastik, PVC
Ağırlık
Yakl. 75 g
Koruma sınıfı
IP54 (EN 60529)
Çalışma ortamı sıcaklığı
–25 °C ... +55 °C
Depo ortam sıcaklığı
–40 °C ... +70 °C
Tip. Ortam ışığına dayanıklılık

Yapay ışık: ≤ 3.000 lx

Güneş ışığı: ≤ 10.000 lx

Darbe dayanımı
50 g, 11 ms (X, Y, Z ekseni boyunca 3 pozitif ve 3 negatif darbe, toplam 18 darbe (EN60068-2-27))
Titreşime karşı dayanıklılık
10 Hz ... 55 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))
Nem
35 % ... 85 %, bağıl nem (yoğuşma oluşmaz)
Elektromanyetik uyumluluk (EMV)
EN 60947-5-2
Smart Task tanımı
Sayaç + etki önleme
Mantık fonksiyonu

Doğrudan

PENCERE

Histerezis

Zamanlayıcı fonksiyonu

Devre dışı bırakılmış

Açılma gecikmesi

Kapanma gecikmesi

Açılma ve kapanma gecikmesi

Pals (One Shot)

Açılma gecikmesi ve pals

İnverter
Evet
Anahtarlama sinyali
Anahtarlama sinyali QL1
Anahtarlama çıkışı
Anahtarlama sinyali ǬL1
Anahtarlama çıkışı
Çalışma kalitesi
Evet
EU declaration of conformity
✔
UK declaration of conformity
✔
ACMA declaration of conformity
✔
MAR declaration of conformity
✔
China-RoHS
✔
cULus sertifikası
✔
IO-Link
✔
Fotobiyolojik güvenlik (DIN EN 62471) sertifikası
✔
ECLASS 5.0
27270905
ECLASS 5.1.4
27270905
ECLASS 6.0
27270905
ECLASS 6.2
27270905
ECLASS 7.0
27270905
ECLASS 8.0
27270905
ECLASS 8.1
27270905
ECLASS 9.0
27270905
ECLASS 10.0
27270905
ECLASS 11.0
27270905
ECLASS 12.0
27270905
ETIM 5.0
EC002651
ETIM 6.0
EC002651
ETIM 7.0
EC002651
ETIM 8.0
EC002651
UNSPSC 16.0901
39121528
