Sick/Fiber optik sensörler

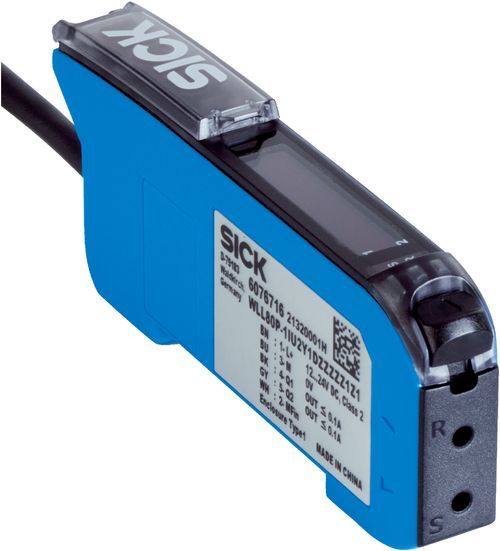

WLL80P-1IUIY1DZZZZZ1Z1
Fiber optik sensörler | WLL80, WLL80P-1IUIY1DZZZZZ1Z1 | Cihaz tipi: Fiber optik kablo güçlendiricisi | Cihaz tipi ayrıntısı: Stand-alone | Çalışma prensibi ayrıntısı: Kullanılan fiber optik kabloya bağlıdır | Anahtarlama çıkışı: İtme-çekme: PNP/NPN, PNP, NPN: open collector, Analog | Bağlantı tipi: 5 telli kablo, 2 m | Işık kaynağı: LED | Işık türü: Görünebilir kırmızı ışık | Gövde malzemesi: PC | Ayarlama: Öğretme tuşu, kablo, Menü güdümlü | Gövde yapısı: Dört köşeli form | Teslimat kapsamında: BEF-WLL180 montaj braketi

Ürün verileri
100 parametreTeknik Özellikler
- Cihaz tipi
- Fiber optik kablo güçlendiricisi
- Cihaz tipi ayrıntısı
- Stand-alone
- Çalışma prensibi ayrıntısı
- Kullanılan fiber optik kabloya bağlıdır
- Maksimum algılama mesafesi
- Kullanılan fiber optik kabloya bağlıdır
- Verici ışını
- Işık kaynağı
- LED
- Işık türü
- Görünebilir kırmızı ışık
- LED karakteristik verileri
- Normatif referans
- EN 62471:2008-09 | IEC 62471:2006, modifiye edilmiş
- LED risk grubu işareti
- Serbest grup
- Dalga uzunluğu
- 660 nm
- Ortalama kullanım süresi
- TU = +25 °C’de 100.000 saat
- Ayarlama
- Kablo/pin
- Vericinin devre dışı bırakılması ve test mantığının uygulanması için / algılama mesafesinin ayarlanması için / sayacın resetlenmesi için
- Ekran + kumanda tuşları
- Sensör parametrelerini ayarlamak için
- Gösterge
- Yeşil LED
- Durum göstergesi
Kalıcı açık: Power on - Sarı LED 1
- Anahtarlama çıkışı 1'in durumu
Statik açık: Anahtarlama çıkışı 1 aktif
Statik kapalı: Anahtarlama çıkışı 1 aktif değil
Yanıp sönen: Öğretme/Öğretme hatası modeli - Sarı LED 2
- Analog çıkışın durumu
Statik açık: analog çıkış aktif
Statik kapalı: analog çıkış aktif değil
Yanıp sönen: Öğretme/Öğretme hatası modeli - Ekran
- Sensör fonksiyonlarını görüntüleme
- OLED ekran
- Teslimat Kapsamı
- BEF-WLL180 montaj braketi
- MTTFD
- 324,1 yıl
- DCavg
- %0
- TM (kullanım ömrü)
- 20 yıl
- Analog
- ✔
- Gerilim kaynağı UB
- 12 V DC ... 24 V DC 1)
- Sinyal taşıma
- ± 10 %
- Akım tüketimi
- ≤ 52 mA
- Koruma sınıfı
- III
- Dijital çıkış
- Adet
- 1
- Tür
- İtme-çekme: PNP/NPN, PNP, NPN: open collector, Analog 2)
- Sinyal gerilimi PNP HIGH/LOW
- Yaklaşık UB-2,5 V / 0 V
- Sinyal gerilimi NPN HIGH/LOW
- Yaklaşık UB / < 2,5 V
- Çıkış akımı Imax.
- ≤ 50 mA
- Koruma devreleri Çıkışlar
- Ters kutup korumalı
- Aşırı akıma dayanıklı
- Kısa devre korumalı
- Tepki süresi
- ≤ 16 µs, ≤ 70 µs, ≤ 250 µs, ≤ 500 µs, ≤ 1.000 µs, ≤ 2.000 µs, ≤ 8.000 µs
- Anahtarlama frekansı
- 31,2 kHz, 7,1 kHz, 2 kHz, 1 kHz, 500 Hz, 250 Hz, 62,5 Hz 3)
- Zaman fonksiyonu
- Açılma gecikmesi, Kapanma gecikmesi, Açılma ve kapanma gecikmesi, Pals (One Shot), Açılma gecikmesi ve pals, devre dışı bırakılmış
- Gecikme süresi
- Kumanda tuşları üzerinden ayarlama, 0 ms ... 30.000 ms
- Analog çıkış
- Adet
- 1
- Tür
- 4 mA ... 20 mA (≤ 300 Ω) / 0 V ... 10 V (≥ 10 kΩ) / 1 V ... 5 V (≥ 10 kΩ) / değiştirilebilir
- Çözünürlük
- 12 bit
- Dijital giriş
- Adet
- 1
- Pin/damar düzeni
- Fonksiyon Pin 4 / siyah (BK)
- Analog çıkış QA (akım/gerilim seçilebilir), analog GND
- Fonksiyon Pin 2 / beyaz (WH)
- Öğretme girişi
- Fonksiyon Pin 2 / beyaz (WH) - Ayrıntı
- Sensörün Pin 2 fonksiyonu yapılandırılabilir
- Fonksiyon Pin 5 / gri (GY)
- Anahtarlama çıkışı, nesne mevcut --> Q1 YÜKSEK çıkışı
- Fonksiyon Pin 5 / gri (GY) - Ayrıntı
- Sensörün Pin 5 fonksiyonu yapılandırılabilir
- Gövde yapısı
- Dört köşeli form
- Boyutlar ( G x Y x D)
- 10,5 mm x 33,2 mm x 79,9 mm
- Bağlantı
- 5 telli kablo, 2 m
- Bağlantı ayrıntısı
- Derin dondurma özelliği
- 0 °C altında kablo deforme edilmemelidir
- Kablo çapı
- 0,15 mm²
- Kablo çapı
- Ø 4 mm
- Kablo uzunluğu (L)
- 2 m
- Malzeme
- Gövde
- Plastik, PC
- Kablo
- Plastik, PVC
- Ağırlık
- Yakl. 76 g
- Koruma sınıfı
- IP54 (EN 60529)
- Çalışma ortamı sıcaklığı
- –25 °C ... +55 °C
- Depo ortam sıcaklığı
- –40 °C ... +70 °C
- Tip. Ortam ışığına dayanıklılık
Yapay ışık: ≤ 3.000 lx
Güneş ışığı: ≤ 10.000 lx
- Darbe dayanımı
- 50 g, 11 ms (X, Y, Z ekseni boyunca 3 pozitif ve 3 negatif darbe, toplam 18 darbe (EN60068-2-27))
- Titreşime karşı dayanıklılık
- 10 Hz ... 55 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))
- Nem
- 35 % ... 85 %, bağıl nem (yoğuşma oluşmaz)
- Elektromanyetik uyumluluk (EMV)
- EN 60947-5-2
- Çalışma kalitesi
- Evet
- EU declaration of conformity
- ✔
- UK declaration of conformity
- ✔
- ACMA declaration of conformity
- ✔
- MAR declaration of conformity
- ✔
- China-RoHS
- ✔
- cRUus sertifikası
- ✔
- IO-Link
- ✔
- Fotobiyolojik güvenlik (DIN EN 62471) sertifikası
- ✔
- ECLASS 5.0
- 27270905
- ECLASS 5.1.4
- 27270905
- ECLASS 6.0
- 27270905
- ECLASS 6.2
- 27270905
- ECLASS 7.0
- 27270905
- ECLASS 8.0
- 27270905
- ECLASS 8.1
- 27270905
- ECLASS 9.0
- 27270905
- ECLASS 10.0
- 27270905
- ECLASS 11.0
- 27270905
- ECLASS 12.0
- 27270905
- ETIM 5.0
- EC002651
- ETIM 6.0
- EC002651
- ETIM 7.0
- EC002651
- ETIM 8.0
- EC002651
- UNSPSC 16.0901
- 39121528
