Sick/Güvenlik bariyerleri

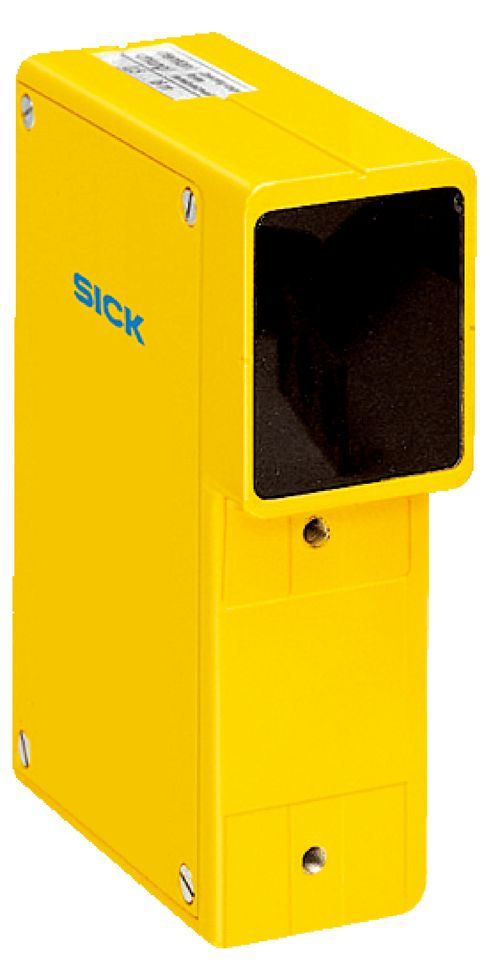

WEU26/3-103A00
Güvenlik bariyerleri | WSU/WEU26-3, WEU26/3-103A00 | Sistem parçası: Alıcı | Emniyet seviyesi: PL e, SIL 3, Tip 4 | Tarama mesafesi: 20 m | Yuva malzemesi: Alüminyum döküm | Bağlantı tipi: PG-konnektör (13,5) | Ön cam ısıtması: Evet

Ürün verileri
56 parametreTeknik Özellikler
- Tarama mesafesi
- 20 m
- Işık yolunun uzunluğu
- 0,5 m ... 20 m
- Işın demeti sayısı
- 1
- Algılama kapasitesi
- 30 mm
- Tepki süresi
- ≤ 22 ms
- Ön cam ısıtması
- ✔
- Senkronizasyon
- Optik senkronizasyon
- Tip
- Tip 4 (IEC 61496-1)
- Güvenlik için entegrasyon seviyesi
- SIL 3 (IEC 61508)
- Kategori
- Kategori 4 (EN ISO 13849)
- Performans seviyesi
- PL e (EN ISO 13849)
- B10d-değeri
- 1 x 106 Bağlantı şeması (AC-15, 230 V, 0,4 A), 2,6 x 105 Bağlantı şeması (AC-15, 230 V, 2,0 A), 1 x 106 Bağlantı şeması (DC-13, 24 V, 0,6 A), 2 x 105 Bağlantı şeması (DC-13, 24 V, 1,5 A)
- PFHD (saat başına tehlike getiren devre dışı kalma için ortalama olasılık)
- 4,0 x 10-9 (EN ISO 13849)
- TM (kullanım ömrü)
- 20 yıl (EN ISO 13849)
- Bağlantı tipi
- PG-konnektör (13,5)
- Gösterge elemanları
- LEDs
- Koruma sınıfı
- I (EN 50178)
- Gerilim kaynağı Uv
- 24 V DC (19,2 V DC ... 28,8 V DC)
- Güç tüketimi
- ≤ 8 W
- Açmada gecikme
- ≤ 10 s 1)
- Anahtarlama çıkışları
- Röle
- Kullanım kategorisi
- AC-15/DC-13 (EN 60947-5-1)
- Anahtar gerilimi
- 10 V DC ... 30 V DC
- 10 V AC ... 230 V AC
- OSSD’nin akım yükleme kapasitesi
- 0,02 A ... 2 A
- Kontak malzemesi
- Au-kaplamalı Ag-alaşım
- Elektriksel dayanıklılık (röle kontağı)
- ≥ 1 x 105 Bağlantı şeması
- Mekanik çalışma süresi (röle kontağı)
- ≥ 1 x 107 Bağlantı şeması
- Gövde şekli
- Dört köşeli form
- Boyutlar ( G x Y x D)
- 50 mm x 156 mm x 116 mm
- Gövde malzemesi
- Alüminyum döküm
- Ön cam malzemesi
- Polikarbonat, kazımaya karşı dayanıklı kaplama
- Ağırlık
- ≤ 1 kg
- Koruma sınıfı
- IP67 (EN 60529)
- Çalışma ortamı sıcaklığı
- –25 °C ... +55 °C
- Depolama sıcaklığı
- –25 °C ... +70 °C
- Hava nemliliği
- 15 % ... 95 %, yoğuşmasız
- Titreşim dayanımı
- 5 g, 10 Hz ... 55 Hz (IEC 60068-2-6)
- Darbe dayanımı
- 10 g, 16 ms (IEC 60068-2-29)
- Dalga uzunluğu
- 850 nm
- ECLASS 5.0
- 27272701
- ECLASS 5.1.4
- 27272701
- ECLASS 6.0
- 27272701
- ECLASS 6.2
- 27272701
- ECLASS 7.0
- 27272701
- ECLASS 8.0
- 27272701
- ECLASS 8.1
- 27272701
- ECLASS 9.0
- 27272701
- ECLASS 10.0
- 27272701
- ECLASS 11.0
- 27272701
- ECLASS 12.0
- 27272701
- ETIM 5.0
- EC001831
- ETIM 6.0
- EC001831
- ETIM 7.0
- EC001831
- ETIM 8.0
- EC001831
- UNSPSC 16.0901
- 46171620
