Festo/SMT-8G-PS-24V-E-2,5Q-OE

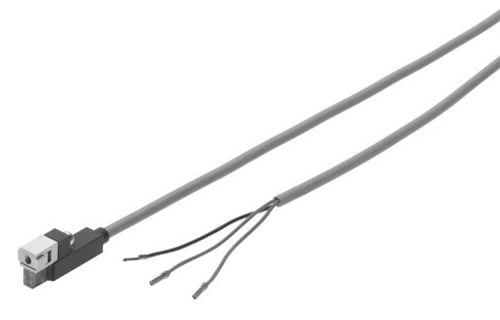

Yaklaşım sensörü|Silindir Sensörü SMT-8G-PS-24V-E-2,5Q-OE 547859

Yaklaşım sensörü|Silindir Sensörü SMT-8G-PS-24V-E-2,5Q-OE 547859
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Tasarım
T oluğu için
Standarda dayalı
EN 60947-5-2
Sembol
00991152
Ruhsat
RCM işareti c UL us - Listelenmiş (OL)
CE işareti (bkz. Uygunluk Beyanı)
AB EMC direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı)
EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
Sertifikayi düzenleyen kuruluş
UL E232949
Malzeme hakkında not
RoHS uyumlu
Uygulama notu
https://www.festo.com/Drive-Sensor-Overview
Ölçme büyüklüğü
Pozisyon
Ölçüm prensibi
manyeto dirençli
Ortam sıcaklığı
-20 °C ... 70 °C
Tekrarlama hassasiyeti
0.2 mm
Anahtarlama çıkışı
PNP
Anahtarlama elemanı işlevi
Normalde açık kontak
Açma süresi
≤1 ms
Kapanma zamanı
≤1 ms
Maks. anahtarlama frekansı
150 Hz
Maks. çıkış akımı
100 mA
Maks. anahtarlama kapasitesi DC
2.8 W
Gerilim düşüşü
≤2 V
Endüktif koruyucu devre
MZ, MY, ME bobinlerine uyarlanmıştır
Artık akım
≤0.01 mA
Kısa devre dayanımı
evet
Aşırı yük dayanımı
mevcut
Nominal çalışma gerilimi DC
24 V
Çalışma gerilimi aralığı DC
10 V ... 30 V
Artakalan dalgalanma
% 10
Ters polarite koruması
tüm elektrik bağlantıları için
Elektrik bağlantısı 1, bağlantı türü
Kablo
Elektrik bağlantısı 1, bağlantı teknolojisi
açık uç
Elektrik bağlantısı 1, kutup/damar sayısı
3
Çıkış yönü bağlantı
çapraz
Test koşulları hat
Eğilme yorulma mukavemeti: Festo standardına göre Talep üzerine test koşulları Burulma mukavemeti:> 300.000 döngü, ±270°/0,1 m Enerji zinciri: > 5 milyon döngü, bükülme yarıçapı 28 mm
Kablo uzunluğu
2.5 m
Kablo özelliği
Enerji zincirleri için uygun/robotlar için uygun
Kablo kılıfının rengi
gri
Kablo kılıfı malzemesi
TPE-U(PU)
Damar uçları
Kablo pabucu
Montaj türü
T oluğuna sıkıştırılmış oluğa uzunlamasına yerleştirilebilir
Maks. sıkma torku
0.8 Nm
Montaj konumu
herhangi bir
Ürün ağırlığı
30 g
Gövde rengi
siyah
Gövde malzemesi
Alüminyum PA takviyeli yüksek alaşımlı paslanmaz çelik
Anahtarlama durumu göstergesi
Sarı LED
Esnek kablo döşemede ortam sıcaklığı
-5 °C ... 70 °C
Koruma türü
IP65 IP68
LABS uygunluğu
VDMA24364-B2-L
Lityum-iyon bataryaların üretimi için uygunluk
Kütle oranı olarak %1'den fazla bakır, çinko veya nikel içeren metaller kullanılmaz.İstisnalar, çeliklerdeki nikel, kimyasal olarak nikel kaplı yüzeyler, baskılı devre kartları, kablolar, elektrik konnektörleri ve bobinlerdir.
Temiz oda sınıfı
ISO 14644-1 uyarınca Sınıf 4

Aksesuarlar

Konum işaretleyicisi|Konumlandırıcı|Konumlandırma elemanı 547941
Konum işaretleyicisi|Konumlandırıcı|Konumlandırma elemanı 547941

SMM-8

Soket 562024
Soket 562024

NECU-S-M8G3-HX

Soket 562027
Soket 562027

NECU-S-M12G3-HX
