Festo/MS6-SV-1/2-C-10V24-S

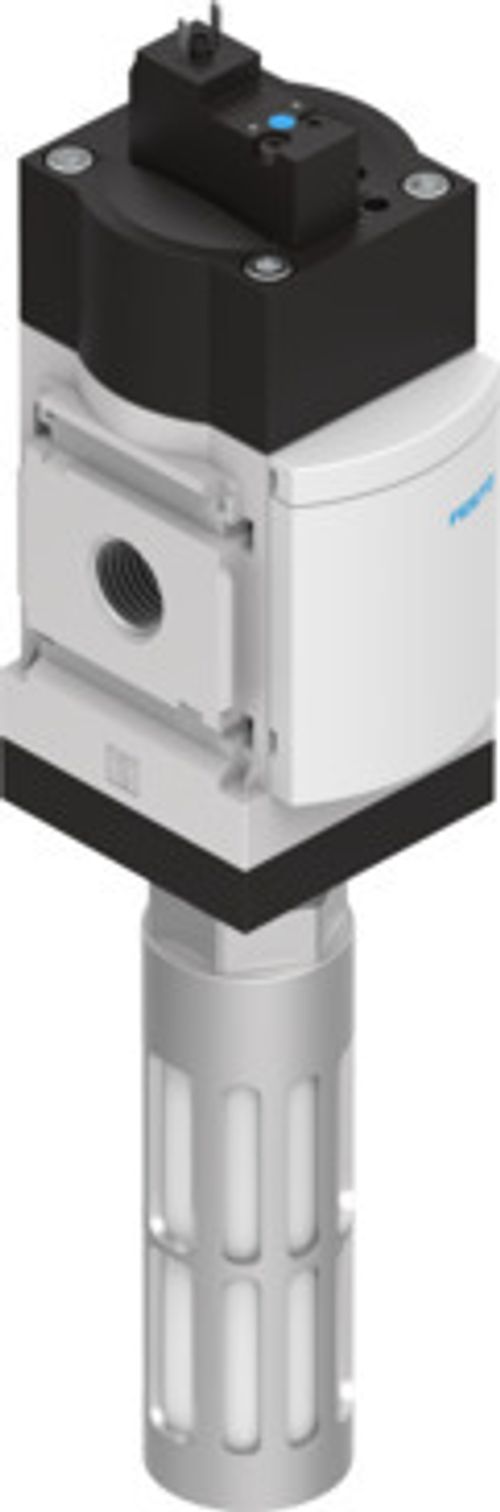

Basınçlandırma ve hava Tahliye Valfi|Basınç oluşumu ve havalandırma valfi MS6-SV-1/2-C-10V24-S 8001469

Ürün verileri
52 parametreTeknik Özellikler
- Seri
- MS
- Boyut
- 6
- Izgara ölçüsü
- 62 mm
- Güvenlik fonksiyonu
- Hava tahliyesi Beklenmeyen başlatmanın önlenmesi (basınçlandırma)
- Performans seviyesi (PL)
- Tahliye / Kategori 1, Performans Seviyesi c Beklenmeyen başlatmanın önlenmesi (basınçlandırma) / Kategori 1, Performans Düzeyi c
- Zorunlu dinamizasyon hakkında not
- Anahtarlama frekansı en az 1/ay
- Tasarım
- Piston sürgüsü
- Örtüşme
- pozitif kapsama
- Çalıştırma türü
- elektrikli
- Pilot hava beslemesi
- dahili
- Sızdırmazlık prensibi
- yumuşak
- Hava tahliye fonksiyonu
- kısılamaz
- Manuel kumanda
- Pilot solenoid valfte: Basınçlandırma ve hava tahliye valfinde basmalı: kilitlemeli, yay dönüşlü
- Geri alma türü
- mekanik yay
- Kontrol türü
- pilot kumandalı
- Sembol
- 00995813
- Valf fonksiyonu
- 3/2 kapalı tek bobinli Basınçlandırma işlevi
- Çalışma basıncı
- 0.3 MPa ... 1 MPa
- Çalışma basıncı
- 3 bar ... 10 bar
- C değeri
- 23.2 l/sbar
- b değeri
- 0.4
- Standart nominal debi (DIN 1343'e göre normalleştirilmiş)
- 5700 l/dak
- Normal akış hızı hava tahliyesi 0,6-> 0 MPa (6-> 0 bar, 87-> 0 psi)
- 7600 l/dak
- Kapama anahtarlama süresi
- 65 ms
- Açma anahtarlama süresi
- 370 ms
- Devreye girme süresi
- 100%
- Bobin karakteristik değerleri
- 24 V DC: 1,8 W
- İzin verilen gerilim dalgalanmaları
- +/- 10%
- İşletim ortamı
- ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
- İşletim / kontrol ortamı hakkında not
- Yağlı işletim mümkün (diğer işletimde gerekli)
- Korozyon direnci sınıfı KBK
- 2 - orta derece korozyona maruziyet
- Malzeme hakkında not
- RoHS uyumlu
- LABS uygunluğu
- VDMA24364-B1/B2-L
- Koruma türü
- IP65 soketli
- Akışkan sıcaklığı
- 0 °C ... 60 °C
- Ortam sıcaklığı
- 0 °C ... 60 °C
- Depolama sıcaklığı
- -10 °C ... 60 °C
- Şok direnci
- FN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 2 ile şok testi
- Osilasyon direnci
- FN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi
- CE işareti (bkz. Uygunluk Beyanı)
- AB EMC direktifine göre AB makine direktifine göre AB RoHS direktifine göre
- UKCA işareti (bkz. Uygunluk Beyanı)
- EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık makine düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
- Gıdaya uygunluk
- bkz. Gelişmiş yapı malzemesi bilgisi
- Montaj türü
- isteğe bağlı olarak: Hat kurulumu aksesuarlarla
- Montaj konumu
- herhangi bir
- Ürün ağırlığı
- 1006 g
- Pnömatik bağlantı 1
- G1/2
- Pnömatik bağlantı 2
- G1/2
- Pnömatik bağlantı 3
- G3/4
- Elektrik bağlantısı
- 2 kutuplu C formu Soket EN 175301-803 uyarınca
- Gövde malzemesi
- Alüminyum pres döküm
- Sızdırmazlık elemanları malzemesi
- NBR
- Piston mili malzemesi
- yüksek alaşımlı paslanmaz çelik
Aksesuarlar

Modül Bağlantı 3426895
MS6-9-AMV

Körleme 8001479
MS6-SV-C-MK

Montaj braketi 526074
MS6-WPB

Kablolu soket 151690
KMEB-1-230AC-2.5

Priz 192745
MSSD-EB-S-M14

Priz 151687
MSSD-EB

Priz 539712
MSSD-EB-M12

Işıklı conta 151717
MEB-LD-12-24DC

Kablolu soket 151688
KMEB-1-24-2.5-LED

Kablolu soket 547268
KMEB-3-24-2.5-LED

Işıklı conta 151718
MEB-LD-230AC

Çabuk Bağlantı Rakoru 186104
QS-G1/2-12

Çabuk Bağlantı Rakoru 186115
QS-G1/2-12-I

L-Çabuk Bağlantı Rakoru 186125
QSL-G1/2-12
