Festo/MS6(N)-SV

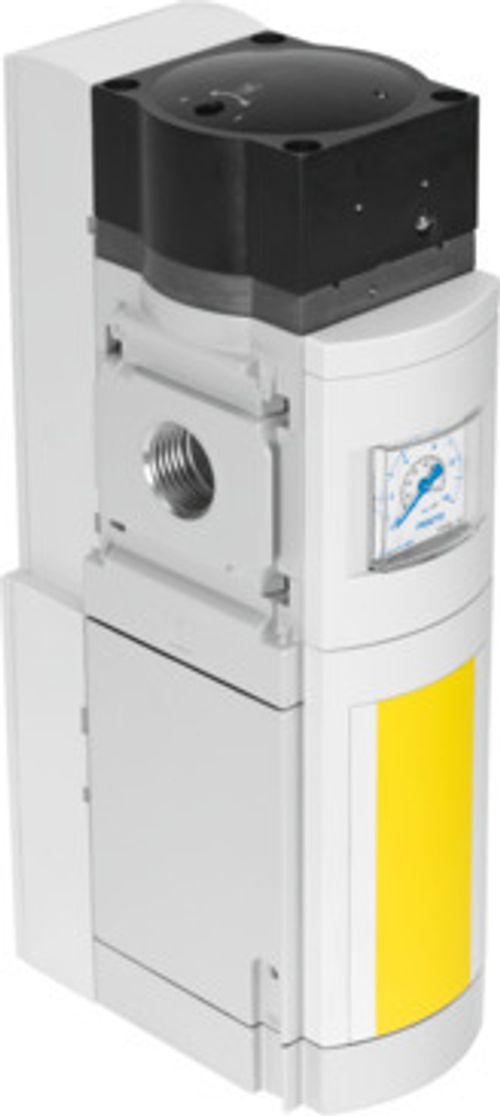

Basınçlandırma ve hava Tahliye Valfi|Basınç oluşumu ve havalandırma valfi MS6(N)-SV 548713

Ürün verileri
43 parametreTeknik Özellikler
- Seri
- MS
- Boyut
- 6
- Izgara ölçüsü
- 62 mm
- Güvenlik fonksiyonu
- Hava tahliyesi Beklenmeyen başlatmanın önlenmesi (basınçlandırma)
- Zorunlu dinamizasyon hakkında not
- Anahtarlama frekansı en az 1/ay
- Tasarım
- Piston sürgüsü Piston yuvası
- Çalıştırma türü
- elektrikli
- Pilot hava beslemesi
- dahili
- Sızdırmazlık prensibi
- yumuşak
- Hava tahliye fonksiyonu
- kısılamaz
- Manuel kumanda
- yok Pilot solenoid valfte: Basınçlandırma ve hava tahliye valfinde basmalı: kilitlemeli, yay dönüşlü Pilot solenoid valfte: basmalı, kilitlemeli; basınçlandırma ve hava tahliye valfinde: kilitlemeli, yay dönüşlü
- Geri alma türü
- mekanik yay
- Kontrol türü
- pilot kumandalı
- Valf fonksiyonu
- 3/2 kapalı tek bobinli Basınçlandırma işlevi
- Çalışma basıncı
- 0.3 MPa ... 1 MPa
- Çalışma basıncı
- 3 bar ... 10 bar
- Basınç göstergesi
- G1/4 hazırlandı G1/8 hazırlandı Kırmızı-yeşil ölçek Basınç sensörü ile LCD göstergeli basınç sensörü ile anahtarlama göstegeli basınç sensörü ile manometre ile
- Standart nominal debi (DIN 1343'e göre normalleştirilmiş)
- 4300 l/dak ... 5700 l/dak
- Devreye girme süresi
- 100%
- Sinyal durumu göstergesi
- LED topraklamasız temas Anahtarlama çıkışları AS-i aracılığıyla
- Bobin karakteristik değerleri
- 110 V AC: 50/60 Hz, toplama gücü 3,0 VA, tutma gücü 2,4 VA 230 V AC: 50/60 Hz, toplama gücü 3,0 VA, tutma gücü 2,4 VA 24 V DC: 1,5 W 24 V DC: 1,8 W
- İşletim ortamı
- ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
- İşletim / kontrol ortamı hakkında not
- Yağlı işletim mümkün (diğer işletimde gerekli)
- Korozyon direnci sınıfı KBK
- 2 - orta derece korozyona maruziyet
- Malzeme hakkında not
- RoHS uyumlu
- LABS uygunluğu
- VDMA24364-B1/B2-L
- Koruma türü
- IP65 soketli
- Akışkan sıcaklığı
- -10 °C ... 60 °C
- Ortam sıcaklığı
- -10 °C ... 60 °C
- Depolama sıcaklığı
- -10 °C ... 60 °C
- Şok direnci
- FN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 2 ile şok testi
- Osilasyon direnci
- FN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi
- Ruhsat
- RCM işareti c UL us - Tanınan (OL)
- KC işareti
- KC-EMC
- CE işareti (bkz. Uygunluk Beyanı)
- AB EMC direktifine göre AB makine direktifine göre AB düşük gerilim yönergesine göre AB RoHS direktifine göre
- UKCA işareti (bkz. Uygunluk Beyanı)
- EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık makine düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
- Sertifikayi düzenleyen kuruluş
- IFA 1001180 Intertek UK-MCR-0086 TÜV 44 799 12 556236 000
- Gıdaya uygunluk
- bkz. Gelişmiş yapı malzemesi bilgisi
- Montaj türü
- isteğe bağlı olarak: Hat kurulumu aksesuarlarla
- Montaj konumu
- herhangi bir
- Gövde malzemesi
- Alüminyum pres döküm
- Sızdırmazlık elemanları malzemesi
- NBR
- Piston mili malzemesi
- yüksek alaşımlı paslanmaz çelik
Aksesuarlar

Bağlantı Plakası-SET 526081
MS6-AGC

Modül Bağlantı 3426895
MS6-9-AMV

Bağlantı Plakası-SET 526082
MS6-AGD

Montaj braketi 526074
MS6-WPB

Modül bağlantı 8119204
MS6-MV1

Bağlantı Plakası-SET 526083
MS6-AGE

Bağlantı Plakası-SET 526080
MS6-AGB

Kablolu soket 547268
KMEB-3-24-2.5-LED

Işıklı conta 151718
MEB-LD-230AC

Multi-pin Soket 573695
NECA-S1G9-P9-MP5

Priz 151687
MSSD-EB

Multi-pin Soket 548719
NECA-S1G9-P9-MP1

Kablolu soket 151688
KMEB-1-24-2.5-LED

Priz 192745
MSSD-EB-S-M14

Multi-pin Soket 552703
NECA-S1G9-P9-MP3

Priz 539712
MSSD-EB-M12

Işıklı conta 151717
MEB-LD-12-24DC

Bağlantı kablosu 8078223
NEBA-M8G3-U-2.5-N-LE3

Bağlantı kablosu 8078230
NEBA-M8W3-U-2.5-N-LE3

Bağlantı kablosu 8078286
NEBA-M8G3-U-2.5-N-M8G3

Susturucu 552252
UOS-1

Çabuk Bağlantı Rakoru 186104
QS-G1/2-12

Çabuk Bağlantı Rakoru 186115
QS-G1/2-12-I

L-Çabuk Bağlantı Rakoru 186125
QSL-G1/2-12
