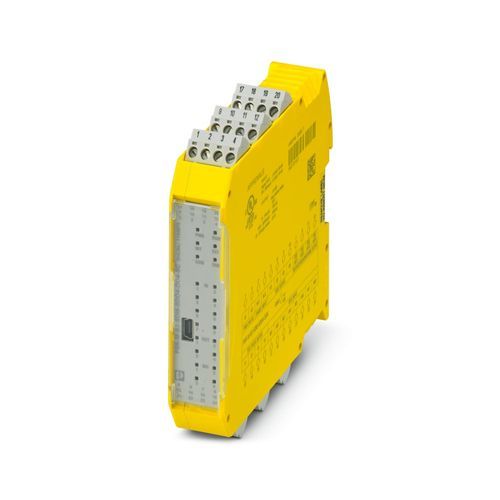

PSR-M-B2-SDI8-SDO4-DO4-SC - Emniyet modülü 1104974
Konfigüre edilebilir emniyet modülü (ana modül), 8 güvenli giriş, 4 güvenli çıkış, 4 reset girişi veya 4 sinyal çıkışı, 4 saat çıkışı, TBUS üzerinden genişletilebilir, SIL 3'e kadar, Cat. 4/PL, geçmeli vidalı klemens, TBUS konnektörü dahil değil

Ürün verileri
107 parametreTeknik Özellikler
- Uygulamaya yönelik not
- Yalnızca endüstriyel kullanım için
- Ürün tipi
- Güvenlik cihazı
- Uygulama
- Acil durdurmaIşık bariyeriGüvenlik kapısıGüvenli kapatma
- Kontrol
- 1 ve 2 kanal
- Koruma sınıfı
- III
- Yanıt süresi
- kullanıcı kılavuzuna bakın
- Tekrar başlatma zamanı
- min. 5 s (Boot zamanı)maks. 10 s (Boot zamanı)
- Nominal durum için maksimum güç kaybı
- 7,1 W (izin verilen maks. yük ile)
- Nominal çalışma modu
- 100 % çalışma faktörü
- Arayüzler
- Master modüle bağlantı için DIN rayı TBUS, standart kapsamında tedarik edilmez
- Nominal darbe gerilimi / izolasyon
- Tüm akım devreleri ve gövde arasında 4 kV temel izolasyon
- Tanım
- A1/A2
- Kontrol devresi nominal besleme gerilimi US
- 19,2 V DC ... 28,8 V DC24 V DC -20 % / +20 % (harici koruma sağlar, tipik olarak 5 A)
- Nominal kontrol besleme akımı IS
- tip. 55 mA (Çıkışlar aktif değil)tip. 135 mA (Çıkışlar aktif, yüksüz)
- US'deki güç tüketimi
- tip. 1,32 W (Çıkışlar aktif değil)
- Kapama akımı
- < 2,3 A (Δt = 1 ms, Us'de)
- Filtre süresi
- tip. 5 ms (A1'de gerilim çökmesi durumunda Us'de)
- Koruma devresi
- Ters polariteye karşı seri koruma
- Giriş tanımlaması
- Emniyetle ilgili dijital girişlerIEC 61131-2 tip 2
- Giriş sayısı
- 8
- Giriş gerilim aralığı "0" sinyali
- 0 V DC ... 5 V DC (güvenli kapama için)
- Giriş gerilim aralığı "1" sinyali
- 11 V DC ... 28,8 V DC
- Giriş akım aralığı "0" sinyali
- < 1 mA
- Filtre süresi
- min. 3 ms ±2 ms (ayarlanabilir)maks. 250 ms ±2 ms (ayarlanabilir)Test darbe hızı ≥ 2x ayarlanmış filtre süresi, min. Test darbe hızı = 10 ms.
- Kablo uzunluğu
- maks. 100 m (giriş başına)
- Maks. iletken direnci
- maks. 1,2 kΩ (US'de giriş ve reset devresi)
- Akım tüketimi
- tip. 10 mA (tipik olarak US)maks. 12,1 mA (28,8 V DC kontrol geriliminde)
- Giriş tanımlaması
- konfigüre edilebilir (sinyal çıkışı veya reset girişi olarak)IEC 61131-2 tip 2
- Giriş sayısı
- 4
- Giriş gerilim aralığı "0" sinyali
- 0 V DC ... 5 V DC
- Giriş gerilim aralığı "1" sinyali
- 11 V DC ... 28,8 V DC
- Giriş akım aralığı "0" sinyali
- < 1 mA
- Filtre süresi
- 250 ms ±2 ms (Test darbe hızı > 500 ms.)
- Kablo uzunluğu
- maks. 100 m (giriş başına)
- Maks. iletken direnci
- 1,2 kΩ (US'de giriş ve reset devresi)
- Akım tüketimi
- tip. 12 mA (tipik olarak US)maks. 14,7 mA (28,8 V DC kontrol geriliminde)
- Çıkış tanımı
- Emniyetle ilgili dijital çıkışlarPNP, OSSDIEC 61131-2 tip 0.5 (sınırlı sürekli akımı izleyin)
- Çıkış sayısı
- 4
- Kısa devre koruması
- Evet (maks. izin verilen kısa devre akımı 12 A)
- Kaçak akımı
- maks. 250 µA
- Kablo uzunluğu
- maks. 100 m (çıkış başına)
- Ohmik yük
- min. 50 Ω (Sürekli sınır akımını izleyin)
- Maks. kapasitif yük
- maks. 820 nF
- Maks. endüktif yük
- maks. 2,4 mH
- Sürekli sınır akımı
- 400 mA (kanal başına)1,6 A (Tüm güvenli dijital çıkışların toplam akımı)
- Kapama akımı
- maks. 600 mA (Δt < 10 ms)
- Nominal çıkış gerilimi
- 24 V DC (A1 üzerinden besleme)
- Nominal çıkış gerilim aralığı
- 18,5 V DC ... 28,1 V DC (US - 0,7 V)
- Anahtarlama sıklığı
- maks. 1/4 x tÇevrim [Hz]
- kapandığında çıkış gerilimi
- < 0,1 V
- Test darbeleri
- < 120 µs (Düşük test darbelerinin test darbe genişliği)≥ 650 ms (Düşük test darbesi için test darbe hızı)< 150 µs (Test darbe genişliği, yüksek test darbesi)≥ 1,5 s (Test darbe hızı, yüksek test darbesi)
- Deşarj devresi
- Evet, dahili
- Çıkış tanımı
- PNP, IEC 61131-2 Typ 0,1emniyetle ilgili değil, konfigüre edilebilir (sinyal çıkışı veya reset girişi olarak)
- Çıkış sayısı
- 4
- kapandığında çıkış gerilimi
- maks. 0,1 V
- Gerilim
- 24 V DC (A1 üzerinden)
- Maksimum kalkış akımı
- 1,1 A (Us'de Δt = 3 s )
- Sürekli sınır akımı
- 100 mA (kanal başına)400 mA (Tüm dijital sinyal çıkışlarının toplam akımı)
- Kaçak akımı
- maks. 100 µA
- Anahtarlama sıklığı
- maks. 1/4 x tÇevrim [Hz]
- Kısa devre koruması
- Evet (1.1 A kendinden sınırlamalı)
- Kablo uzunluğu
- maks. 100 m (çıkış başına)
- Çıkış tanımı
- PNP, IEC 61131-2 Typ 0,1
- Çıkış sayısı
- 4
- Gerilim
- 24 V DC (A1 üzerinden)
- kapandığında çıkış gerilimi
- maks. 0,1 V
- Maksimum kalkış akımı
- 1,1 A (Us'de Δt = 3 s )
- Sürekli sınır akımı
- 100 mA (kanal başına)400 mA (Tüm çıkışların toplam akımı)
- Kaçak akımı
- maks. 100 µA
- Test darbeleri
- ≤ 200 µs (Test pals süresi)Test darbe hızı = 8 x tDöngü [ms.]
- Kısa devre koruması
- Evet (1.1 A kendinden sınırlamalı)
- Kablo uzunluğu
- maks. 100 m (çıkış başına)
- Maks. kapasitif yük
- maks. 470 nF
- Maks. endüktif yük
- maks. 2,4 mH
- Deşarj devresi
- Evet, dahili
- geçmeli
- evet
- Bağlantı yöntemi
- Vidalı bağlantı
- İletken kesiti, tek telli
- 0,2 mm² ... 2,5 mm²
- İletken kesiti, çok damarlı
- 0,2 mm² ... 2,5 mm²
- İletken kesiti AWG
- 24 ... 12
- Kablo soyma uzunluğu
- 7 mm
- Vida yivi
- M3
- Sıkma torku
- 0,5 Nm ... 0,6 Nm
- Durum göstergesi
- 1 x LED (yeşil), 1 x LED (turuncu), 1 x LED (mavi)4 x LED (yeşil, sarı, kırmızı)12 x LED (sarı)
- Çalışma gerilimi göstergesi
- 1 x yeşil LED
- Hata gösterimi
- 2 x LED (kırmızı)
- Genişlik
- 22,61 mm
- Yükseklik
- 112,58 mm
- Derinlik
- 113,6 mm
- Renk (Muhafaza)
- sarı (RAL 1018)
- Muhafaza malzemesi
- Takviyesiz Poliamid PA
- Duruş kategorisi
- 0
- Performans seviyesi (PL)
- e (2-kanal kablaj)d (1-kanal kablaj)
- Güvenlik Bütünlük Seviyesi (SIL)
- 323 (2-kanal kablaj)2 (1-kanal kablaj)
- Koruma sınıfı
- IP20
- Montaj bölgesinin min. koruma sınıfı
- IP54
- Ortam sıcaklığı (çalışma)
- -10 °C ... 55 °C (Zayıflamayı dikkate alın)
- Ortam sıcaklığı (stok/nakliye)
- -20 °C ... 85 °C
- Maksimum yükseklik
- ≤ 2000 m (Deniz seviyesinin üzerinde)
- İzin verilen maks.nem (depolama/nakliye)
- 95 % (yoğunlaşma yok)
- İzin verilen maks. bağıl nem (çalışma)
- 95 % (yoğunlaşma yok)
- Şok
- Δt = 16 ms için 10g, (sürekli darbe, her yönde 1000 darbe)
- Titreşim (çalışma)
- 10 Hz ... 150 Hz, 2g
- Tanımlama
- CE-uyumlu
- Montaj tipi
- DIN rayı montajı
- Montaj açıklaması
- Zayıflamayı dikkate alın
- Montaj pozisyonu
- yatay veya dikey
