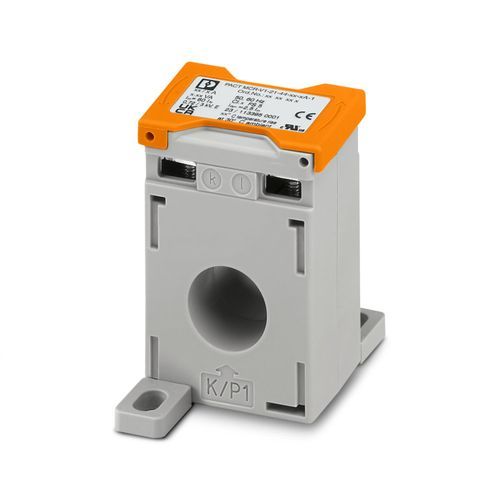

PACT MCR-V1-21-44-200-5A-1 - Akım trafosu 2277776
Bus-bar akım trafosu, 200 AC primer akım; 5 AC sekonder akım; doğruluk sınıfı 1; 5 VA nominal güç

Ürün verileri
37 parametreTeknik Özellikler
- Ürün tipi
- Current transformer
- Nominal izolasyon gerilimi
- 1 kV (Faz/nötr iletkeni)
- Kalibre edilebilir
- hayır
- Dönüştürücü tipi
- Bara akım trafosu
- Nominal güç
- 5 VA
- Kısa süreli termik akım
- Ith = 60 * In
- Termal anma sürekli akımı
- Id = 1,2 * In
- Nominal darbe akımı
- Idyn = 2,5 * Ith
- Nominal frekans fn
- 50 Hz60 Hz
- Nominal primer akım Ipn
- 0 A AC ... 200 A AC
- Kalibre edilebilir
- hayır
- Dönüştürücü tipi
- Bara akım trafosu
- Tanım
- Akım çıkışı
- Sekonder nominal akım Ipn
- 5 A AC
- Darbe akımı sınırlama faktörü
- FS 5
- Doğruluk sınıfı
- 1
- Bağlantı yöntemi
- Vidalı bağlantı
- İletken kesiti, çok damarlı
- 2x 10 mm² (Sekonder klemensleri)
- Sıkma torku
- 2 Nm
- Genişlik
- 31 mm
- Yükseklik
- 68 mm
- Derinlik
- 44 mm
- Genişlik
- 44 mm
- Yükseklik
- 68 mm
- Derinlik
- 31 mm
- Çap
- 20 mm
- Renk
- gri (RAL 7042)
- Muhafaza malzemesi
- PA 6.6
- Ortam sıcaklığı (çalışma)
- -25 °C ... 40 °C
- Ortam sıcaklığı (stok/nakliye)
- -25 °C ... 40 °C
- Rakım
- ≤ 1000 m
- İzin verilen nem (çalışma)
- Yalnızca iç alan, yoğuşmasız
- İzolasyon malzeme sınıfı
- H
- Sertifika
- CE uyumluUKCA-uyumlu
- Tanımlama
- XODW8.E323953
- Standartlar/yönetmelikler
- EN 61869
- Montaj tipi
- DIN rayı montajıDuvara montaj
