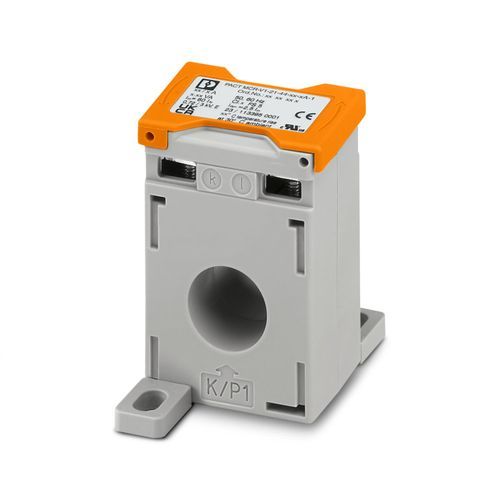

PACT MCR-V1-21-44- 75-5A-1 - Akım trafosu 2277611



Bus-bar akım trafosu, 75 AC primer akım; 5 AC sekonder akım; doğruluk sınıfı 1; 2.5 VA nominal güç
PACT MCR-V1-21-44- 75-5A-1 - Akım trafosu 2277611
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Ürün tipi
Current transformer
Nominal izolasyon gerilimi
1 kV (Faz/nötr iletkeni)
Kalibre edilebilir
hayır
Dönüştürücü tipi
Bara akım trafosu
Nominal güç
2,5 VA
Kısa süreli termik akım
Ith = 60 * In
Termal anma sürekli akımı
Id = 1,2 * In
Nominal darbe akımı
Idyn = 2,5 * Ith
Nominal frekans fn
50 Hz60 Hz
Nominal primer akım Ipn
0 A AC ... 75 A AC
Kalibre edilebilir
hayır
Dönüştürücü tipi
Bara akım trafosu
Tanım
Akım çıkışı
Sekonder nominal akım Ipn
5 A AC
Darbe akımı sınırlama faktörü
FS 5
Doğruluk sınıfı
1
Bağlantı yöntemi
Vidalı bağlantı
İletken kesiti, çok damarlı
2x 10 mm² (Sekonder klemensleri)
Sıkma torku
2 Nm
Genişlik
31 mm
Yükseklik
68 mm
Derinlik
44 mm
Genişlik
44 mm
Yükseklik
68 mm
Derinlik
31 mm
Çap
20 mm
Renk
gri (RAL 7042)
Muhafaza malzemesi
PA 6.6
Ortam sıcaklığı (çalışma)
-25 °C ... 40 °C
Ortam sıcaklığı (stok/nakliye)
-25 °C ... 40 °C
Rakım
≤ 1000 m
İzin verilen nem (çalışma)
Yalnızca iç alan, yoğuşmasız
İzolasyon malzeme sınıfı
H
Sertifika
CE uyumluUKCA-uyumlu
Tanımlama
XODW8.E323953
Standartlar/yönetmelikler
EN 61869
Montaj tipi
DIN rayı montajıDuvara montaj
