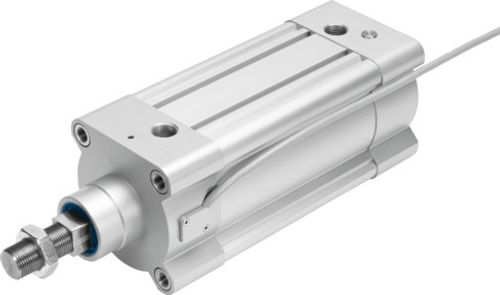

Standart silindir DDPC-...-100- - 1691433

Standart silindir DDPC-...-100-    - 1691433
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Strok
10 mm ... 2000 mm
Strok servopnömatik konumlandırma
50 mm ... 750 mm
Strok Soft Stop
50 mm ... 750 mm
Son konumlarda strok azaltma
>= 15 mm
en küçük konumlandırma stroku
maks. strokun %3'ü ancak maksimum 10 mm
Piston çapı
100 mm
Standarda dayalı
ISO 15552 (önceden VDMA 24562, ISO 6431, NF E49 003.1, UNI 10290 da)
Sönümleme
Esnek sönümleme halkaları/plakaları iki taraflı
Montaj konumu konumlandırma
herhangi bir
Soft Stop montaj pozisyonu
herhangi bir
Yol ölçüm sisteminin ölçüm prensibi
dijital
Tasarım
Piston Piston mili Profil borusu
Konum algılama
yaklaşım sensörü için konum ölçüm sistemi ile entegre
Varyantlar
Kilitleme ünitesi takılı Uzatılmış piston kolu tek taraflı piston mili
Dönmeye karşı koruma/kılavuz
Çatallı kılavuz çubuk kare piston mili
Çalışma basıncı
≤1.2 MPa
Çalışma basıncı
≤12 bar
Çalışma basıncı
≤174 psi
Çalışma basıncı konumlandırma/Soft Stop
4 bar ... 8 bar
Maks. hareket hızı
0.7 m/sn
Min. hareket hızı
0.05 m/sn
Tipik konumlandırma süresi kısa strok, yatay
0,80/1,32 s
Tipik konumlandırma süresi uzun strok, yatay
0,95/1,10 s
Çalışma şekli
çift etkili
Nominal çalışma gerilimi DC
5 V
Ruhsat
RCM işareti
CE işareti (bkz. Uygunluk Beyanı)
AB EMC direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı)
EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
İşletim ortamı
ISO 8573-1:2010 [6:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not
Çiylenme noktası ortam ve ortam sıcaklığının en az 10 °C altında
DIN / IEC 68 Bölüm 2-82'ye göre sürekli şok direnci
şiddet düzeyi 2'ye göre test edilmiştir
Korozyon direnci sınıfı KBK
1 - korozyona düşük maruziyet
LABS uygunluğu
VDMA24364-B1/B2-L
Maks. manyetik parazit alanı
100 mm mesafede 10KA/m
Koruma türü
IP65 IEC 60529'a göre
DIN / IEC 68 Bölüm 2-6'ya göre osilasyon direnci
şiddet düzeyi 2'ye göre test edilmiştir
Ortam sıcaklığı
-20 °C ... 80 °C
Son konumlarda darbe enerjisi
2.5 j
Dönmeye karşı koruma maks. torku
≤3 Nm
Maks. kütle yükü, yatay
450 kg
Maks. kütle yükü, dikey
150 kg
Min. kütle yükü, yatay
32 kg
Min. kütle yükü, dikey
32 kg
0,6 MPa'da (6 bar, 87 psi) teorik kuvvet, geri dönüş
4418 N
0,6 MPa'da (6 bar, 87 psi) teorik kuvvet, ilerleme
4712 N
0 mm strokta hareketli kütle
994 g
10 mm strok başına hareketli kütle ek yük
31 g
0 mm strokta temel ağırlık
4330 g
10 mm strok başına ek ağırlık
95 g
Çıkış sinyali
analog
Tekrarlama hassasiyeti ± mm
0.5 mm
İlerlemede maks. ayarlanabilir kuvvet
4241 N
Geri dönüşte maks. ayarlanabilir kuvvet
3976 N
Tipik sürtünme kuvveti
160 N
Tekrarlama doğruluğu Soft Stop ara pozisyon
+/- 2 mm
Yol ölçüm sistemi elektrik bağlantısı
8 kutuplu
Kablo uzunluğu
1.5 m
Montaj türü
aksesuarlarla
Pnömatik bağlantı
G1/2
Malzeme hakkında not
RoHS uyumlu
Kapak malzemesi
Dövme alüminyum alaşım
Sızdırmazlık elemanları malzemesi
FPM NBR TPE-U(PU)
Kablo kılıfı malzemesi
TPE-U(PUR)
Piston mili malzemesi
yüksek alaşımlı çelik
Vida malzemesi
Çelik
Sensör kapağı malzemesi
Alüminyum
Sensör kafası malzemesi
POM
Soket gövdesi malzemesi
PBT
Silindir borusu malzemesi
Dövme alüminyum alaşım
