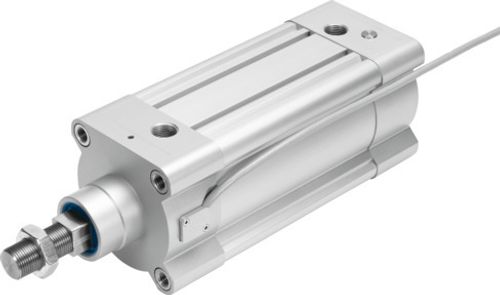

Standart silindir DDPC-...-80- - 1677705

Teknik Özellikler
- Strok
- 10 mm ... 2000 mm
- Strok servopnömatik konumlandırma
- 50 mm ... 750 mm
- Strok Soft Stop
- 50 mm ... 750 mm
- Son konumlarda strok azaltma
- >= 15 mm
- en küçük konumlandırma stroku
- maks. strokun %3'ü ancak maksimum 10 mm
- Piston çapı
- 80 mm
- Standarda dayalı
- ISO 15552 (önceden VDMA 24562, ISO 6431, NF E49 003.1, UNI 10290 da)
- Sönümleme
- Esnek sönümleme halkaları/plakaları iki taraflı
- Montaj konumu konumlandırma
- herhangi bir
- Soft Stop montaj pozisyonu
- herhangi bir
- Yol ölçüm sisteminin ölçüm prensibi
- dijital
- Tasarım
- Piston Piston mili Profil borusu
- Konum algılama
- yaklaşım sensörü için konum ölçüm sistemi ile entegre
- Varyantlar
- Kilitleme ünitesi takılı Uzatılmış piston kolu tek taraflı piston mili
- Dönmeye karşı koruma/kılavuz
- Çatallı kılavuz çubuk kare piston mili
- Çalışma basıncı
- ≤1.2 MPa
- Çalışma basıncı
- ≤12 bar
- Çalışma basıncı
- ≤174 psi
- Çalışma basıncı konumlandırma/Soft Stop
- 4 bar ... 8 bar
- Maks. hareket hızı
- 1 m/sn
- Min. hareket hızı
- 0.05 m/sn
- Tipik konumlandırma süresi kısa strok, yatay
- 0,77/0,95 s
- Tipik konumlandırma süresi uzun strok, yatay
- 0,88/1,02 s
- Çalışma şekli
- çift etkili
- Nominal çalışma gerilimi DC
- 5 V
- Ruhsat
- RCM işareti
- CE işareti (bkz. Uygunluk Beyanı)
- AB EMC direktifine göre AB RoHS direktifine göre
- UKCA işareti (bkz. Uygunluk Beyanı)
- EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
- İşletim ortamı
- ISO 8573-1:2010 [6:4:4] uyarınca basınçlı hava
- İşletim / kontrol ortamı hakkında not
- Çiylenme noktası ortam ve ortam sıcaklığının en az 10 °C altında
- DIN / IEC 68 Bölüm 2-82'ye göre sürekli şok direnci
- şiddet düzeyi 2'ye göre test edilmiştir
- Korozyon direnci sınıfı KBK
- 1 - korozyona düşük maruziyet
- LABS uygunluğu
- VDMA24364-B1/B2-L
- Maks. manyetik parazit alanı
- 100 mm mesafede 10KA/m
- Koruma türü
- IP65 IEC 60529'a göre
- DIN / IEC 68 Bölüm 2-6'ya göre osilasyon direnci
- şiddet düzeyi 2'ye göre test edilmiştir
- Ortam sıcaklığı
- -20 °C ... 80 °C
- Son konumlarda darbe enerjisi
- 1.8 j
- Dönmeye karşı koruma maks. torku
- ≤3 Nm
- Maks. kütle yükü, yatay
- 300 kg
- Maks. kütle yükü, dikey
- 100 kg
- Min. kütle yükü, yatay
- 20 kg
- Min. kütle yükü, dikey
- 20 kg
- 0,6 MPa'da (6 bar, 87 psi) teorik kuvvet, geri dönüş
- 2721 N
- 0,6 MPa'da (6 bar, 87 psi) teorik kuvvet, ilerleme
- 3016 N
- 0 mm strokta hareketli kütle
- 804 g
- 10 mm strok başına hareketli kütle ek yük
- 31 g
- 0 mm strokta temel ağırlık
- 3053 g
- 10 mm strok başına ek ağırlık
- 87 g
- Çıkış sinyali
- analog
- Tekrarlama hassasiyeti ± mm
- 0.5 mm
- İlerlemede maks. ayarlanabilir kuvvet
- 2714 N
- Geri dönüşte maks. ayarlanabilir kuvvet
- 2449 N
- Tipik sürtünme kuvveti
- 140 N
- Tekrarlama doğruluğu Soft Stop ara pozisyon
- +/- 2 mm
- Yol ölçüm sistemi elektrik bağlantısı
- 8 kutuplu
- Kablo uzunluğu
- 1.5 m
- Montaj türü
- aksesuarlarla
- Pnömatik bağlantı
- G3/8
- Malzeme hakkında not
- RoHS uyumlu
- Kapak malzemesi
- Dövme alüminyum alaşım
- Sızdırmazlık elemanları malzemesi
- FPM NBR TPE-U(PU)
- Kablo kılıfı malzemesi
- TPE-U(PUR)
- Piston mili malzemesi
- yüksek alaşımlı çelik
- Vida malzemesi
- Çelik
- Sensör kapağı malzemesi
- Alüminyum
- Sensör kafası malzemesi
- POM
- Soket gövdesi malzemesi
- PBT
- Silindir borusu malzemesi
- Dövme alüminyum alaşım
